日本圖技株式會社GRAPHTEC midi LOGGER GL840絕緣多通道便攜式溫度數據記錄機的產品介紹：
日本圖技GRAPHTEC GL840系列絕緣多通道便攜式數據記錄機midi LOGGER GL840 serles有2個產品型號，最適合多通道溫度測量的[標準型 GL840-M]外、增加瞭適合充電電池的電壓測量和高精度溫度測量的[高耐壓·高精度型 GL840-WV]。日本圖技全新推出的GL840系列絕緣多通道便攜式數據記錄機（溫度記錄機）是GL820的升級換代版本！GL840系列絕緣多通道便攜式數據記錄機（溫度記錄機）配備瞭[模擬信號輸入(全通道隔離多功能)][邏輯/脈沖輸入][數字式傳感器輸入口，支持7種GS傳感器]的3種輸入口、可測量各種各樣的現象。連接上路由器後、本地、互聯網都可以簡單實現無線測量。也可進行遠程監控。使用無線LAN模塊、最多5臺PetitLOGGER GL100、可以作為子機連接。可測量電壓，電流，溫度，濕度，紫外線及白光照度，振動/加速度，二氧化碳等。

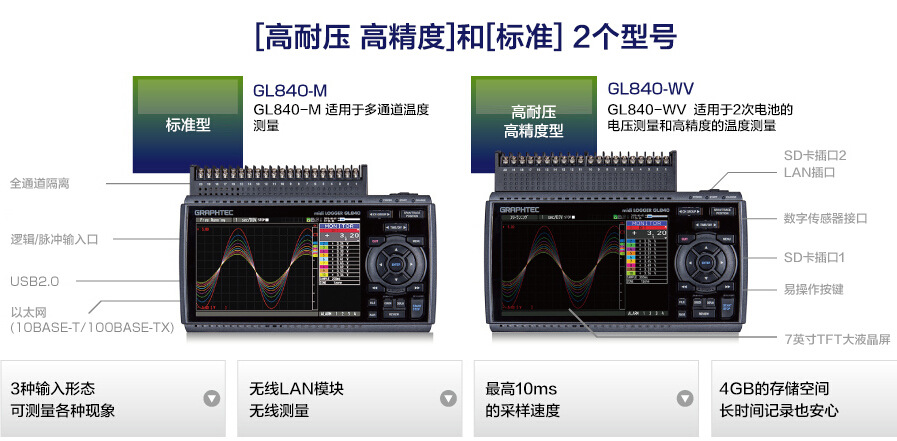

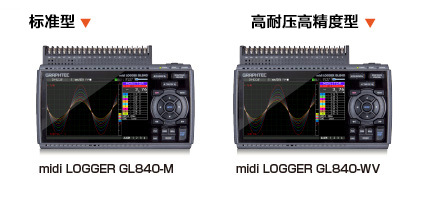

[高耐壓·高精度]和[標準]的2個產品型號
最適合多通道溫度測量的[標準型 GL840-M]外、增加瞭適合充電電池的電壓測量和高精度溫度測量的[高耐壓·高精度型 GL840-WV]。

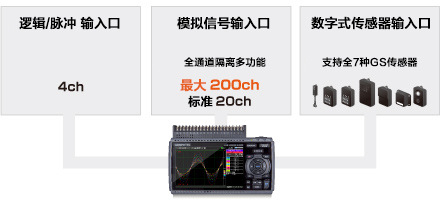

支持3種輸入形態
配備瞭[模擬信號輸入(全通道隔離多功能)][邏輯/脈沖輸入][數字式傳感器輸入口]的3種輸入口、可測量各種各樣的現象。
無線LAN模塊實現無線測量
連接上路由器後、本地、互聯網都可以簡單實現無線測量。也可進行遠程監控。

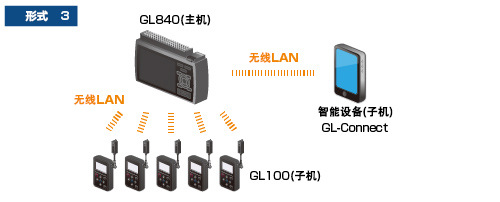

GL100活用作子機
使用無線LAN模塊、最多5臺PetitLOGGER GL100、可以作為子機連接。
最高支持10ms間隔采樣
減少使用通道數、可以提高采樣速度至10ms。
4GB存儲器可安心進行長時間的測量
標配4GB的閃存。數據以GBD 格式或、CSV格式保存。
便利的功能
警報輸出功能和導航功能、適用3種電源、互聯網功能等、GL840帶有各種便利的功能可供使用。
3種輸入形態 可測量各種各樣的現象
輸入1 : 最大擴展至200ch 模擬信號輸入口(通道間絕緣多功能輸入)

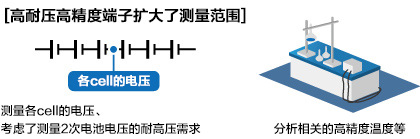

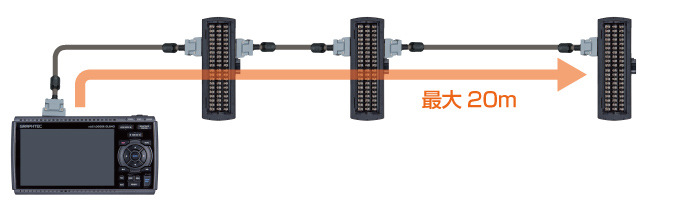

為輸入模擬信號、準備瞭標準輸入端子臺 (B-564)和高耐壓高精度端子臺 (B-565)、供不同測量用途選擇使用。兩端子臺采用瞭全通道隔離輸入方式、可測量各種各樣的現象。標準通道數為20ch、最大可擴展至200ch、使用接續線纜·擴展基座·端子臺可延長本體-端子間距至20m。
項目 | 標準型 | 高耐壓·高精度型 | |
電壓 | 量程 | 20mV~100V、1-5V F.S. | 20mV~100V、1-5 V/F.S. |
最大輸入電壓 | 60V | 300Vp-p | |
測量精度 | ±0.1% of F.S. | ±(0.05% of F.S. +10μV) | |
溫度 | 熱電偶 | R,S,B,K,E,T,J,N,W (WRe5-26) | |
熱電阻 | Pt100,JPt100,Pt1000 | ||
測定精度 | 例）K型熱電偶時 （TS:溫度） | 例）K型熱電偶時 （TS:溫度） | |
濕度 | 0~100％ (需要選件B-530) | ||

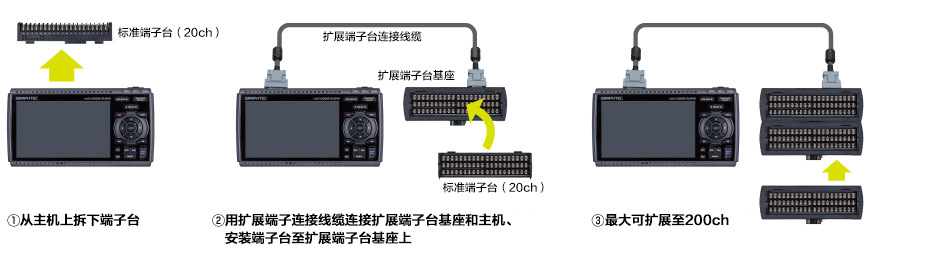

模擬信號輸入口的介面數的擴展

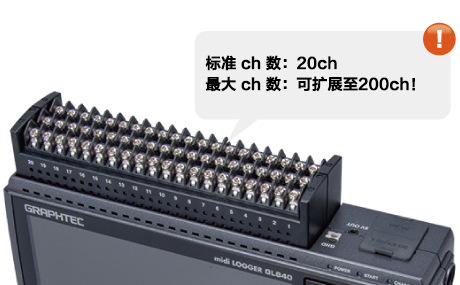

端子臺的通道數可以從標準的20ch擴展至200ch(一次加20ch)。
■GL840-M的擴展范例
通道擴展例 | 20ch | 40ch | 100ch | 200ch |
GL840本體 | 1 | 1 | 1 | 1 |
擴展端子臺連接用線纜 | - | 1 | 1 | 1 |
擴展端子臺基座 | - | 2 | 5 | 10 |
20ch擴展端子臺 | - | 1 | 4 | 9 |
GL840用擴展端子臺連接線纜（50cm、2m 2種）可以把本體-端子臺、端子－端子間分開。
※noise影響時、請減速采樣速度。

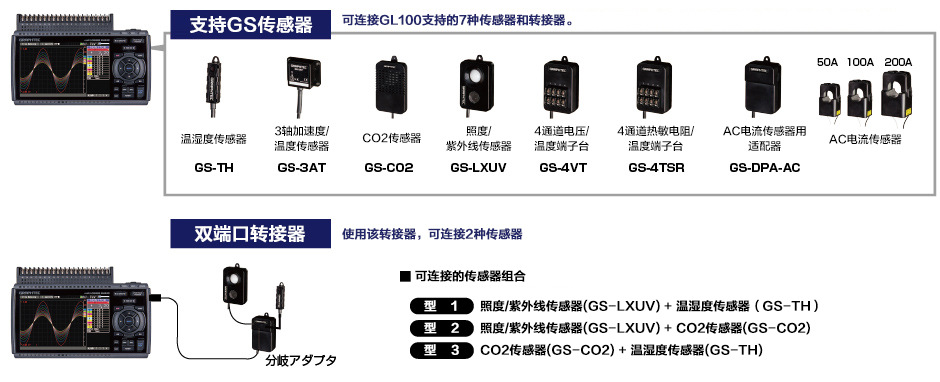

輸入2：數字式傳感器連介面
GL100的7種傳感器和轉接器都可以連接。更延伸瞭測量的范圍。

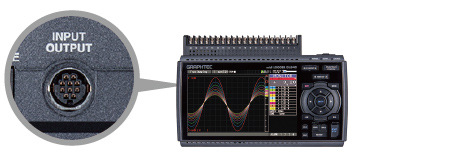

輸入3：邏輯/脈沖 輸入口
邏輯或者脈沖信號 4通道可供輸入。測量脈沖信號時、累計·瞬時·轉速的測量可每個通道進行選擇。
最高10ms的采樣速度
減少通道數可以最高10ms的速度記錄數據。
采樣速度 | 10ms | 20ms | 50ms | 100ms | 200ms | 500ms | 1s | 2s | |
可使用ch數 | 1 | 2 | 5 | 10 | 20 | 50 | 100 | 200 | |
測定對象 | 電壓 | ● | ● | ● | ● | ● | ● | ● | ● |
溫度 | - | - | - | ● | ● | ● | ● | ● | |
4GB存儲空間 可安心進行長時間的數據記錄
標配4GB閃存。記錄數據可保存為GBD（graphtec binary data）格式、CSV格式。
記錄時間例 (模擬信號20ch、2GB記錄時)
采樣速度 | 10ms | 50ms | 100ms | 200ms | 500ms | 1s | 10s |
GBD格式 | 31日 | 77 | 95日 | 108日 | 207日 | 365日以上 | 365日以上 |
CSV格式 | 3日 | 11日 | 16日 | 21日 | 54日 | 109日 | 365日以上 |
※ 記錄時間為估算值。采樣速度受使用ch數限製。10ms：1ch、50ms：5ch、100ms：10ch
重復記錄功能
超過設定的記錄數時、自動刪除舊數據僅保存最新的數據。可設定數：1000點~2,000,000點。
接力記錄功能
GL840記錄數據一次最大為2GB。使用本功能可以2GB為單位、不丟失數據情況下連續記錄。
數據記錄中交換SD卡的功能
數據記錄過程中 可以交換SD卡的功能。
便利的功能
警報輸出功能
異常信號發生時、可以輸出報警信號。每個通道可以進行條件設定各。標配瞭4個輸出口。
USB驅動模式
用USB線連接GL840和PC、以USB驅動模式啟動的話、GL840被PC識別為一個驅動、GL840內的數據文件可以拖移至PC內。
導航功能
對初次使用者介紹記錄設定和觸發設定、簡單的無線LAN連接。
7英寸TFT液晶畫面顯示
液晶屏變大、改善瞭可視性與操作性。
適用3種電源
GL840的電源支持AC電源、DC驅動、電池驅動。
豐富的連網功能
利用網路可以有各種連接方法來傳遞數據。
WEB瀏覽器功能 / FTP服務器功能。
FTP用戶端功能 / NTP用戶端功能。
無線LAN模塊 完全活用GL840！
midi LOGGER GL840安裝選件GL無線LAN模塊(B-568) 後、可通過無線進行測量。

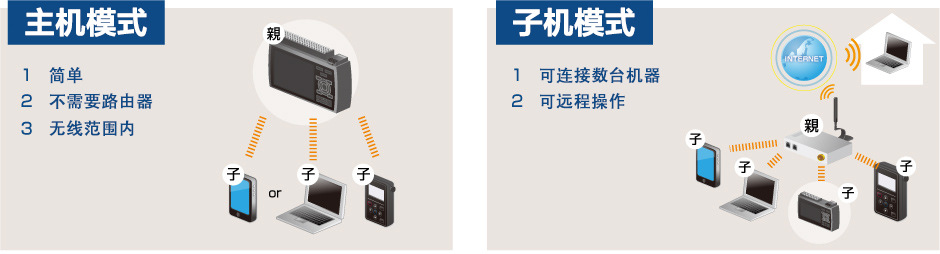

安裝無線LAN模塊、根據用途選用「母機模式」或者「子機模式」進行無線測量。

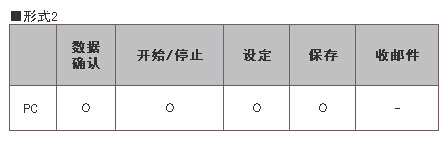

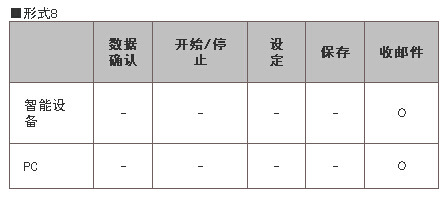

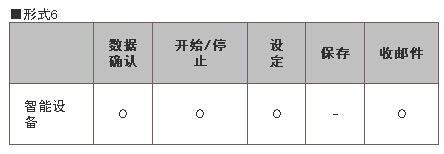

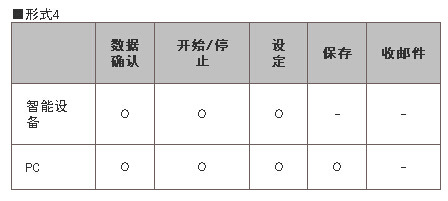

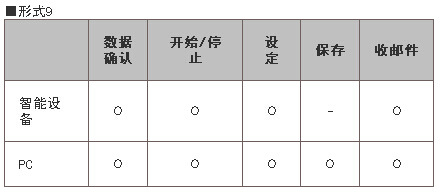

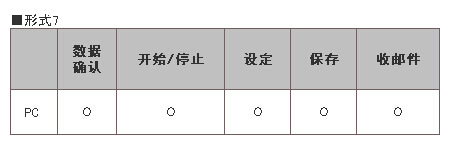

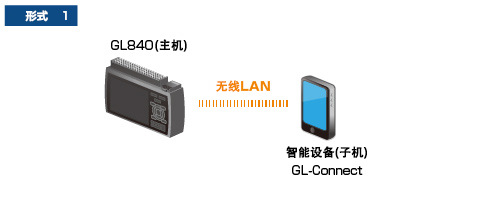

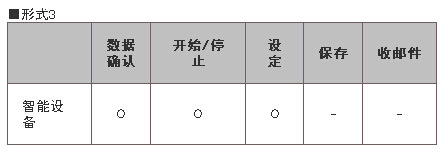

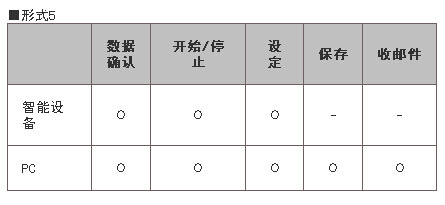

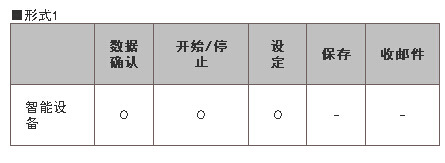

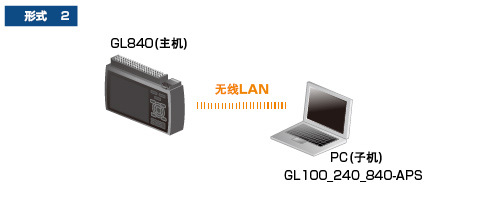

無線LAN的聯網方式
midi LOGGER GL840安裝選件GL無線LAN模塊後、可通過無線進行測量。
安裝無線LAN模塊、根據用途選用「母機模式」或者「子機模式」進行無線測量。

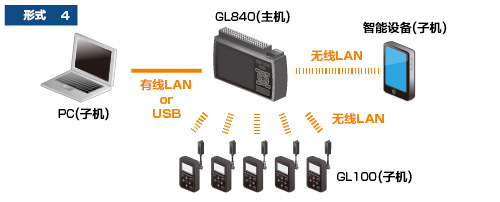

無線LAN范圍內的使用

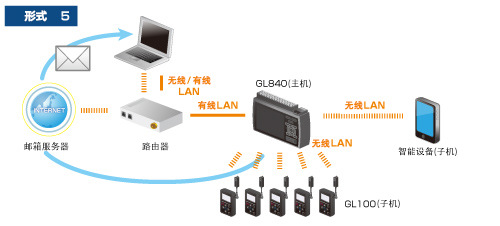

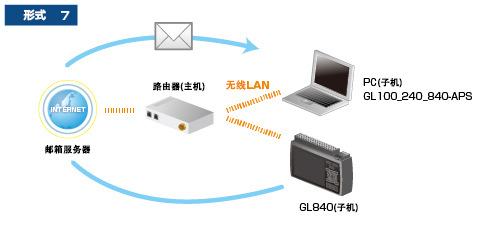

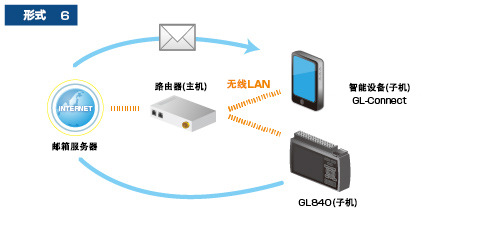

無線LAN圈內的利用（連接到郵箱服務器）

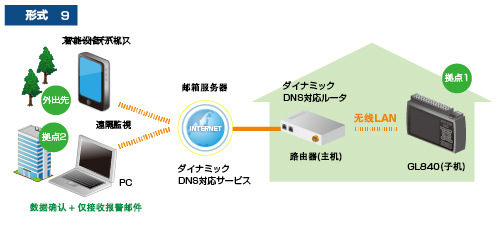

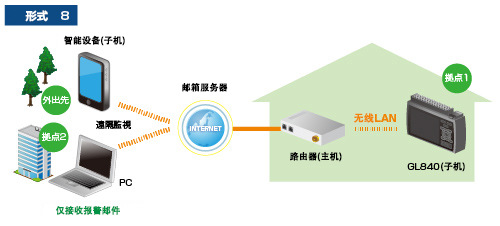

連接網路（遠程監控）
