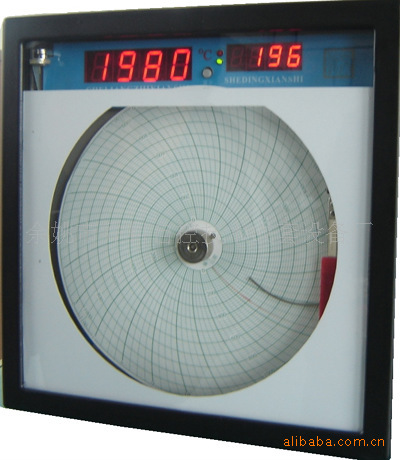

一、組件功能說明圖

⑴、機殼
⑵、電源開關
⑶、保險絲座及保險絲：裝0.2A保險絲管
⑷、磁性壓紙帽：拔插此帽更換記錄紙
⑸、測量值數字顯示窗：
⑹、設定值數字顯示窗
⑺、設定值顯示轉換按鈕：彈起顯示第一設定值，上燈亮；按下顯第二設定值下燈亮
⑻、設定值顯示指示燈。
⑼、記錄筆桿：下端裝纖維墨水筆。
⑽、記錄紙：線性 中圓圖記錄紙。
⑾、托架
⑿、設定旋鈕：上旋鈕設定第一設定值，下旋鈕設定第二設定值。

二、技術參數
１．測量顯示方式：四位0.8"數位管顯示;
２．基本指示誤差：不超過全量程的±0.5%;
３．不靈敏區：不超過全量程的±0.2%;
４．平衡時間：小於1秒;
５．記錄誤差：不超過全量程的±1%;
６．記錄紙：24小時標準線性園圖記錄紙或按用戶需要定製;
７．設定值顯示方式：四位0.5"數位管顯示;
８．控製點設定范圍：不小於全量程的 5~100%;
９．設定值附加誤差：不超過全量程的±1%;
１０．控製反應時間：1.5秒左右；
１１．觸點容量：AC220V／2A;
１２．供電電源：AC220Ｖ±10%／50HZ;
１３．消耗功率：小於10VA;
１４．絕緣電阻：電源端子對地　 DC500V／20MΩ以上;
　　　　　　　　輸入信號對地　 DC500V／20MΩ以上;
輸入信號對電源 DC500V／20MΩ以上;
１５．絕緣強度：電源端子對地　 AC1500V／1分鐘;
　 輸入信號對地　 AC500V／1分鐘;
輸入信號對電源 AC500V／1分鐘;
１６．環境溫度：-10~500C；相對濕度：小於90%RH;
１７．重量：小於7.５公斤;
１８．最大外形尺寸:長×寬×高 278×278×282（mm）;
１９．安裝開孔尺寸:258+1×258+1(mm)。
