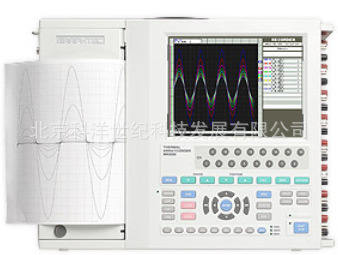

日本圖技GRAPHTEC (日圖) WR300 波形存儲記錄機
高速取樣 長時間収錄記錄機 WR系列
汽車/鐵路/航空/宇宙等運行/飛行實驗、鋼鐵等生產中的探傷測定、醫療/製藥中的生體測定等波形記錄市場，對高速、長時間的數據収錄及波形記錄需求尤為強烈。
在WR300系列中，共配備2大機種：搭載波形記錄與40GB HDD、可進行長時間數據収錄的「WR310」，及重視波形記錄的「WR300」。
輸入放大器也可將電壓、電壓/溫度、應力、頻率以插件方式，根據需求進行組合。

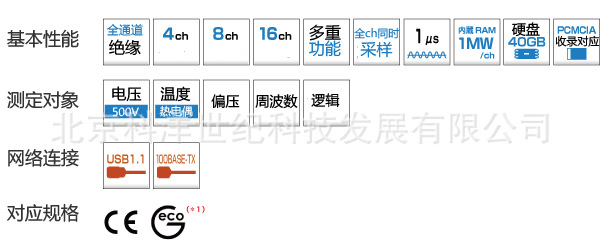

性能概要
可高速、長時間地對數據進行記錄/收錄
存儲器每個頻道均搭載1M word，存儲媒體則裝備40GB(2GB/文件)硬碟
(*1)例如，在5ms取樣/8ch條件下，可進行連續1周時間的測定，數據文件約可收納20個。
(*2)這樣，便可將本產品廣泛用於R&D與生產領域、質量管理用途。
(*1) 配備硬碟的機種為WR310-8/WR310-16 。
(*2) 搭載硬碟的機種可供使用。 測定數據收錄時間(8ch測定時)
収錄裝置 | 取樣速度 | |||||||
1μs | 10μs | 100μs | 1ms | 5ms | 10ms | 100ms | 1s | |
１MW/ch存儲器 | 1s | 10s | 1.6min | 16.6min | 1.4ｈ | 2.8ｈ | 28ｈ | 11日 |
硬碟(*3) | 2.08min | 20.8min | 3.4ｈ | 1.4日 | 7.2日 | 14日 | 144日 | 1446日 |
PC卡（256MB）(*4) | － | － | － | - | 22ｈ | 1.8日 | 18.5日 | 185日 |
(*3) 1文件：2GB
(*4) 可使用市麵出售的微型閃存。關於對應卡的詳細內容，請向本公司營業所垂詢。
支持多功能輸入
為對應多樣化測量，特別提供插件型測定用放大器。配備電壓、電壓/溫度、應力、頻率等4種類型的放大器。(選項產品) 此外，主機中標準裝配有邏輯放大器。因插件放大器均為絕緣型，可進行多通道、放心測定。

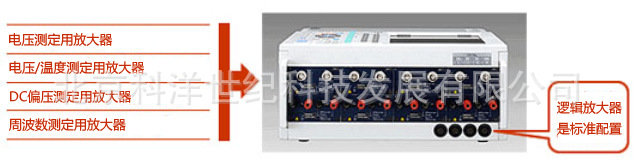

4種類型插件型放大器
支持長時間記錄 最適合的長尺寸折紙
波形記錄以200mm(*5)的寬幅進行記錄，記錄紙可使用卷紙和折紙40m、長尺寸折紙100m。記錄紙裝入采用單鍵式，大幅提高使用效率。此外，記錄紙輸出部分配備便簽臺，便於以鋼筆等進行記錄。
●各類用途所對應的記錄紙
卷紙40m(標準)
折紙40m（選購產品）
長尺寸折紙100m（選購項產品）

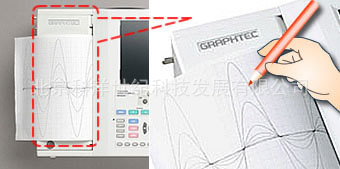

●便簽臺
(*5) WR300-4的記錄寬度為100mm。且無法使用長尺寸折紙。
記錄紙進紙速度最高可達100mm/s
對於實時波形記錄，為使突發現象也能毫無遺漏地記錄於記錄紙中，將記錄紙進紙速度調為最高100mm/s。同時，因操作時隻需按下記錄紙進紙按鈕便可立即達到100mm/s的速度，可將其用於跌落試驗等捕捉瞬間情形的各類測定。雖然存儲器式錄音機在收錄數據後需將其打印至記錄紙中，但可直接進行高速記錄，在測定過程中亦可隨意查看第一手的測定結果。
優先考慮使用便利性的出色可操作性

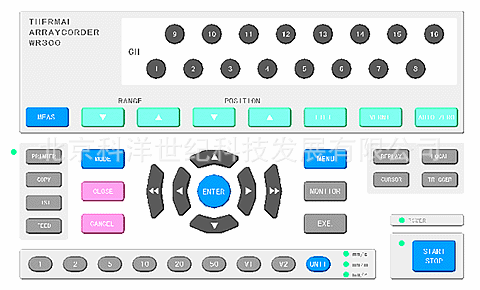

在前端配置全彩色大按鍵，任何使用者均可依靠感官直觀操作模擬錄音機。此外，配備便於查看的8.4英寸彩色監控器後，可對進行寬幅波形顯示與設定顯示。畫面操作也可通過十字光標鍵進行簡單操作。
裝備有IRIG信號介面
為正確把握測定時間，產品配備IRIG信號用輸入介面。
(*6)支持IRIG規格的IRIG-B與IRIG-E。
(*7) 配備IRIG信號輸入介面的機種為WR310-8／WR310-16。
