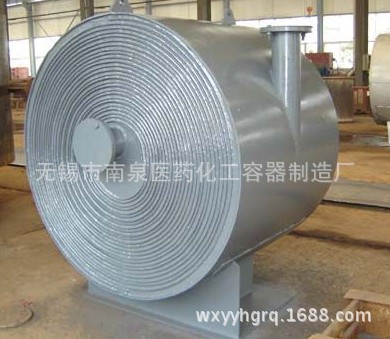

螺旋板換熱器分為可拆分螺旋板換熱器和不可拆分螺旋板換熱器。不可拆式螺旋板換熱器的結構比較簡單,螺旋通道的兩端全部焊死。可拆式螺旋板換熱器.除螺旋通道兩端的密封結構以外,其他與不可拆式完全相同
特征描述

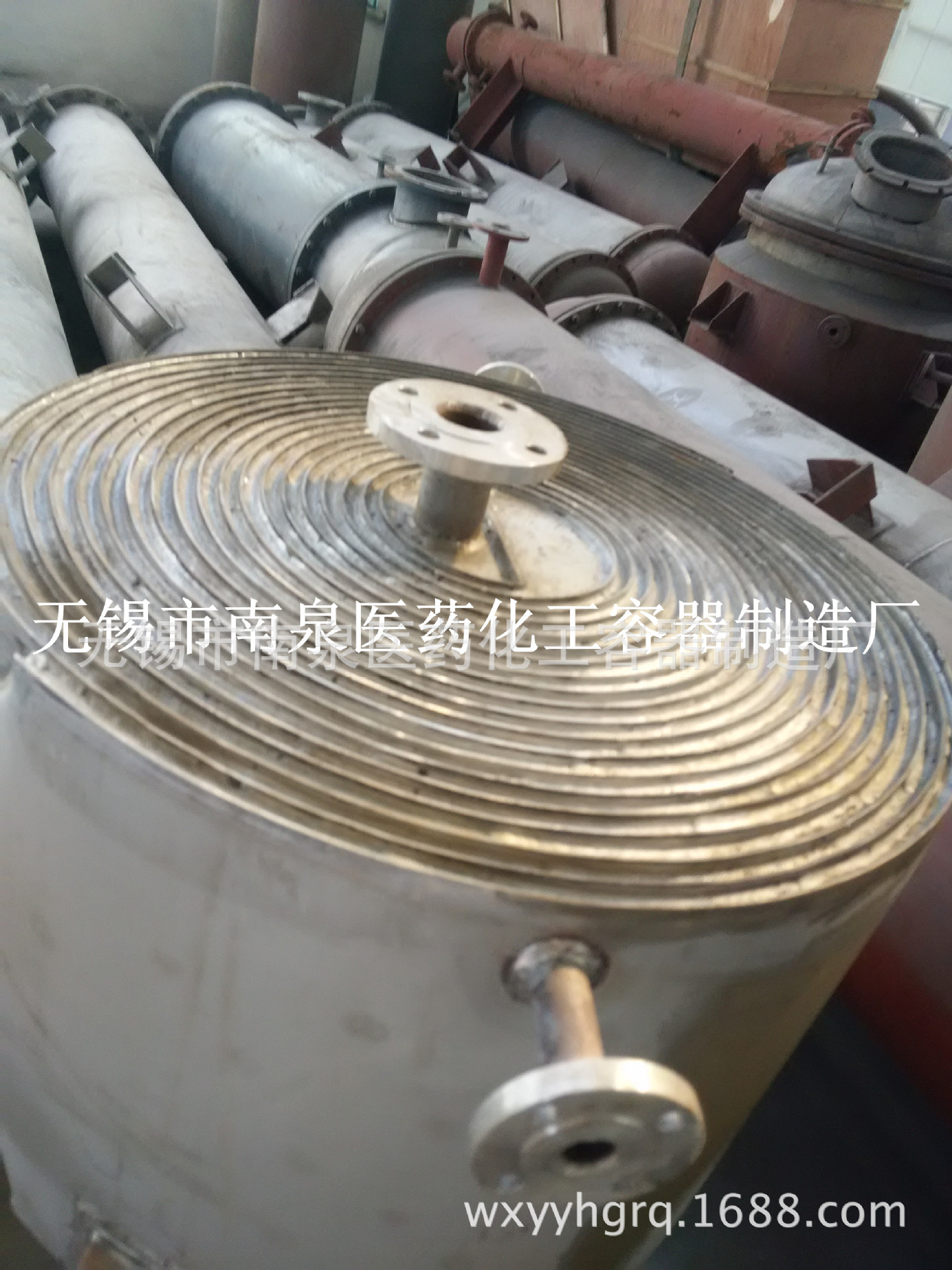

1、本設備由兩張卷製而成,形成瞭兩個均勻的螺旋通道,兩種傳熱介質可進行全逆流流動,大大增強瞭換熱效果,即使兩種小溫差介質,也能達到理想的換熱效果。
2、在殼體上的接管采用切向結構,局部阻力小,由於螺旋通道的曲率是均勻的,液體在設備內流動沒有大的轉向,總的阻力小,因而可提高設計流速使之具備較高的傳熱能力。
3、I型不可拆式螺旋板式換熱器螺旋通道的端麵采用焊接密封,因而具有較高的密封性。
4、II型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同,但其中一個通道可拆開清洗,特別適用有粘性、有沉淀液體的熱交換。
5、III型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同,但其兩個通道可拆開清洗,適用范圍較廣。
6、單臺設備不能滿足使用要求時,可以多臺組合使用,但組合時必須符合下列規定:並聯組合、串聯組合、設備和通道間距相同。混合組合:一個通道並聯,一個通道串聯。
圖紙 ![undefined](https://cbu01.alicdn.com/img/ibank/2015/023/488/2480884320_353634113.jpg)
![undefined](https://cbu01.alicdn.com/img/ibank/2015/023/488/2480884320_353634113.jpg)
![](https://cbu01.alicdn.com/cms/upload/2015/152/392/2293251_39245877.jpg)
螺旋板式換熱器開始運行時發現換熱器冷熱不均,則應檢查是否空氣沒有放凈換熱板片是否加錯,通常是否堵塞等並采取相應的有效措施。 發現換熱器有兩種介質相串通的現象時,尤其是易燃易爆介質,應立即停車,查出並更換其穿孔或裂紋的板片。 換熱器嚴格控製溫度與壓力不超過允許值,否則會加速密封墊片老化。螺旋板式換熱器運行中因設備充滿介質,在有壓力的情況下,不允許堅固夾緊螺栓。緊固換熱片的夾緊螺栓及螺母時,應嚴格控製兩封頭間的板束距離,否則易損壞換熱板片或密封墊片。 換熱器活動封頭上的滑動滾輪,應定期加油防止生銹,以保證拆卸靈活好用。
