記錄機，有紙記錄機，無紙記錄機，溫度濕度電流電壓壓力記錄機

一、概述

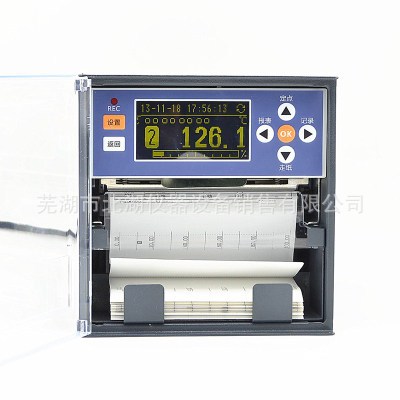

本記錄機以獨特的熱打印記錄方式和先進的微處理器控製技術，實現瞭無與倫比的高記錄清晰度、高精度、高可靠性、多功能且便於操作。可連續記錄和數字打印。

該機表的每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，並可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，並將通道號印在各通道的軌跡旁。可通過鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，並對所設參數加以保護。廣泛應用於醫藥、石油、化工、冶金、電力等行業及科研單位。

二、主要性能及技術指標

1．輸入通道: ·單點雙點三點四點五點六點八點
·每個通道的測量信號種類可由用戶自己設定

也可在定貨時註明。[由廠方為用戶設定好]

2．通道隔離: ·輸入通道之間相互隔離，無乾擾。

3．顯示功能: ·測量值的定點或巡回顯示

·設定參數顯示[在設定狀態下]

·報警提示符及提示燈

·時間顯示[在所有輸入信號全部關閉情況下]

4．記錄功能: ·采用進口固定式熱敏頭，無筆墨消耗，無筆位

誤差，抗震動

·在100mm范圍內有800個熱印點

·對測量值進行趨勢記錄和數字記錄

·在記錄曲線同時打印標尺刻度及每個通道標記

·每隔100mm打印一次刻度值、當前時間和走紙速度

5．實時時間: ·由鍵盤設定當前日期和時間

·即使掉電,也不影響正常計時

6．曲線遷移功能: 通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。

7．標度變換功能: 對於電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信號的線性標度。對於熱電偶及熱電阻信號顯示范圍就是其測量范圍

9．走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到1990mm/h。

10．報警功能:

·提供六組繼電器接點輸出，由用戶任意組合使用

·每個通道報警均可選擇上限、下限、差值上限、差值下限

·每個通道的報警回差可設定，繼電器動作時有指示燈提示

·繼電器觸點容量：24VDC, 3A； 220VAC, 3A

11．通訊：可提供RS232C或RS485通訊介面

【此項為擴展功能,定貨時須註明】

12．模擬量輸出：可提供兩路4 ~ 20 mA模擬量傳送輸出

【此項為擴展功能,定貨時須註明】

13．采樣周期: 0.6S

14．數字顯示及報警精度: ±0.2%FS

15．趨勢記錄精度: ±0.2% 「兩幅」

16．數字記錄精度: ±0.2%FS

17．輸入阻抗: 大於10MW 〖註：進行電流測量時，輸入阻抗為250W〗

18．功率消耗: 不大於30W

19．正常工作環境: 溫度范圍：0～50°C 濕度范圍：10～85 % RH

20．電源電壓: 220 V; 50 Hz

21．外形尺寸: 144 144 200 mm

22．開孔尺寸: 138+1 138+1 mm

	100mm記錄寬度 1筆、2筆和6通道輸入通用輸入數字輸入、報警輸出多種記錄方式 6色打印
特點
小體積	144mm144mm197mm，重1.5kg。
高質量打印	6色噴墨打印，2通道連續打印或6通道斷續打印，打印精度0.2%。
通用輸入
熱電偶	J、K、R、S、T、B、E、N、W、U、PN。
RTD	3線 PT100、每線最大阻值10Ω(三線要平衡)。
線性直流	4~20mA、10~50mA、50mV、500mV、5V、50V，量程-32767~+32767，小數點位置可調。
阻抗	熱電偶>10MΩ、50mV>10MΩ 500mV>100KΩ、5V或50V>1MΩ。
精度	滿量程的±0.15% ±1 LSD 。
操作界麵
顯示	6位數位顯示。
顯示內容	測量數值、通道號、報警情況、記錄機參數等。
選件
報警輸出	2點、4點或6點 SPST 3A 240V AC/30V DC 繼電器。
數字輸入	1點。
操作環境
溫度和濕度	0~50°C(儲存溫度-10~60°C ) ，相對濕度<20~80%。
電源	100~240V 50/60Hz，功耗 37VA。
前麵板防護	IEC IP50(背報部防護 IP20)。
認證	ISO9001、CE、UL 、Ulc。
