產品說明：

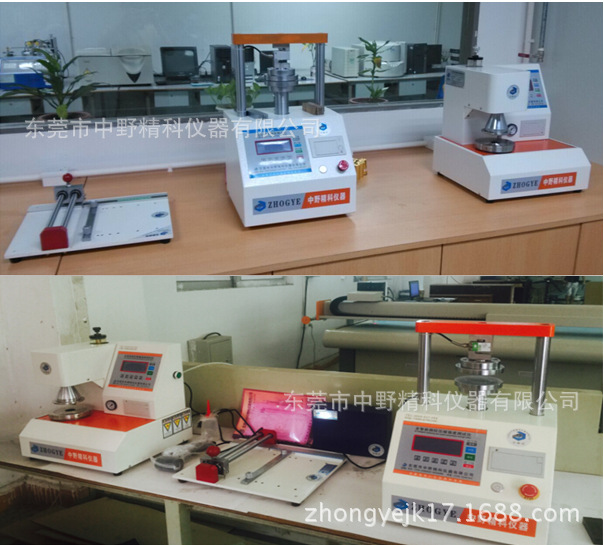

全自動智能電腦測控紙板壓縮強度試驗機是為多功能主機,是一種高效且便於使用的機器。主要用於瓦楞芯紙、箱紙板（牛皮掛麵紙）、瓦楞紙板的測試。適用於紙和紙板環壓強度(RCT)和平壓強度（CCT），瓦楞紙板邊壓強度(ECT)、粘合（剝離）強度(PAT)、平壓強度(FCT)及其他材料產品抗壓縮強度等試驗.

全智能電腦測控紙板壓縮強度試驗機產品技術規格：

標準配置：夾具一付

可選配置：平行取樣器；環壓取樣器、環壓夾具；平壓夾具；膠合強度夾具（選配）

性能特點：

1.顯示采用大屏中英文液晶，可以顯示更多的信息；

2.通訊介面RS232串口，可以連接到其他的設備；（選配）

3.輸出端口為打印並口，可以接微型打印機或針式打印機；

4.8個操控按鍵(5個功能鍵，3個復用鍵)，操作簡單；

5.力量單位：N、kN、kgf、gf、lbf；

6.應力單位：Pa、kPa、MPa、kgf/cm2、lbf /in2；

7.長度(麵積)單位：mm、cm、in；

8.顯示功能：試驗結束可自動顯示並記憶試驗過程中的最大力量；

9.保存輸出：可記錄最多20次試驗結果。

執行標準：

ISO 3035： 單麵和單層瓦楞紙板平壓強度的測定

ISO 12192《紙和紙板----壓縮強度-----環壓法》

ISO 3037： 瓦楞紙纖維板.邊緣抗壓強度的測定(邊緣未浸臘法)

ISO 7263： 瓦楞芯紙實驗室起瓦楞後平壓強度的測定

GB/T 2679.8-1995《紙和紙板環壓強度的測定》

GB/T 6546-1998《瓦楞紙板邊壓強度的測定》

GB/T 6548-1998《瓦楞紙板粘合強度的測定》

GB/T 2679.6-1996《瓦楞原紙平壓強度的測定》

GB/T22874《單麵和單瓦楞紙板 平壓強度的測定》

機器配備相應輔具可進行的試驗如下：(選配)

—配備環壓專用取樣器和環壓試驗中心盤，進行紙板環壓強度試驗（RCT）；

—配備邊壓（粘合）試驗取樣器和輔助導塊，進行瓦楞紙板邊壓強度試驗（ECT）；

—配備剝離強度試驗架，進行瓦楞紙板粘合（剝離）強度試驗（PAT）；

—配備平壓試樣取樣器，進行瓦楞紙板平壓強度試驗（FCT）；

機器配置：

技術特性:

1.系統特性:測試完成後 有自動回位功能，自動判斷壓潰力並自動保存測試數據;

2.系統特性:可設置的速度，全中文液晶顯示操作介面，多種單位可供選擇;傳動部分采用蝸輪蝸桿減速器與同步電機組合結構,

3.系統特性:可輸入相關數據並自動換算環壓強度，邊壓強度等；可直接設定力量、時間，測試完成後自動停機。

4.精度高:采用美國進口高精度測力傳感器和測厚傳感器，出廠時準確度控製在<0.3%。

5.壽命長:精密滾珠絲桿傳動，鋁合金麵板，優質不銹鋼上、下壓板及合理的設計，保證該機器經久耐用。

6.使用方便，易於操作：液晶中文顯示，人性化界麵操作。全自動完成測試，具有測試數據統計處理功能,微型打印機輸出。

7.測試時快速、高效:采用高性能步進電機、進口芯片控製，保證該機器傳動精準，測試時快速、高效。

8.便於計量、校準:機器內部專門設置校準程序，便於計量、校準部門（第三方）對該機器進行校準。

邊壓試驗取樣器：主要用於邊壓試驗和剝離試驗的取樣

邊壓試驗取樣器技術參數：

試樣最大厚度：18mm

試樣標準長度：100（80）mm±0.5 mm

試樣標準寬度：（25±0.5）mm

外形尺寸：390mm(長)×350mm(寬)

產品凈重：≤9.0kg

產品毛重：≤13.0kg

環壓試驗取樣器：環壓專用取樣器適用於切取紙環壓強度、瓦楞芯紙平壓強度試驗所需試樣，符合QB/T1671標準中有關規定，是紙環壓強度試驗（RCT）必備的專用取樣器具，是造紙、包裝、科研、質檢等行業和部門理想的試驗輔助器具。

環壓試驗取樣器主要技術參數：

取樣尺寸：152mmX12.7 mm

取樣厚度：（0.1~1.0）mm

外形尺寸（長X寬X高），mm：380*120*250

質量：約10Kg

產品特點：沖切式取樣，取樣精度高

環壓試驗中心盤

產品用途說明:

環壓中心盤是壓縮試驗機上測定紙和紙板環壓強度必備的輔助器具，符合GB/T2679.8標準中有關試樣座規定。

主要技術參數：

環槽寬度：0.15mm-1.00 mm，共13種規格

外形尺寸（長X寬X高），mm：220×125×102

質量：約1.3Kg

膠合強度試驗附件、粘合強度附件技術參數：(選配)

試 樣: 80×25mm，50×150mm

外型尺寸：（L×W×H）217×125×98mm

質量：約6kg

試 樣: 80×25mm，50×150mm;

體積 –A: 125×76×30mm;

重 量-A: 500g;

體積 –B: 91×76×30mm;

重 量-B: 350g;

體積 –C: 109×76×30mm;

重 量-C: 400g;

符合標準：GB/T6548,JIS-Z0402

試樣：50×150mm

型號   針徑     針距      體積        重量

 A   ф3.56mm  17.64mm  125×76×30mm  500g

 B   ф2.03mm  12.00mm  91×76×30mm   350g

-----------------------------------------------------------------------

設計標準：   GB/T6548，JIS-Z0402，CNS-3327

（圓形）平壓取樣器技術參數：(選配)

取樣麵積：100cm²；

取樣麵積誤差：±0.5 cm²;

取樣厚度：≤7mm;

外形尺寸（直徑X高），mm：¢172X160

質量：約3Kg

產品特點：手動旋轉切取試樣

有三種規格選擇：

裁割直徑：90.6±0.5mm, 112.8±0.5mm, 64±0.5mm
試樣麵積：64.5 cm²,      100 cm²,       32.2 cm²
