註：以上所標價格為含17%稅,不開票下浮10%,含運費（默認發快遞或物流,需要發其他方式運費另計，新疆，西藏等偏遠地區需要另加運費，拍前請聯系客服）。拍下時請備註分度號與溫度范圍！
以下為常用分度號對應溫度范圍,如有其它要求請聯系客服。

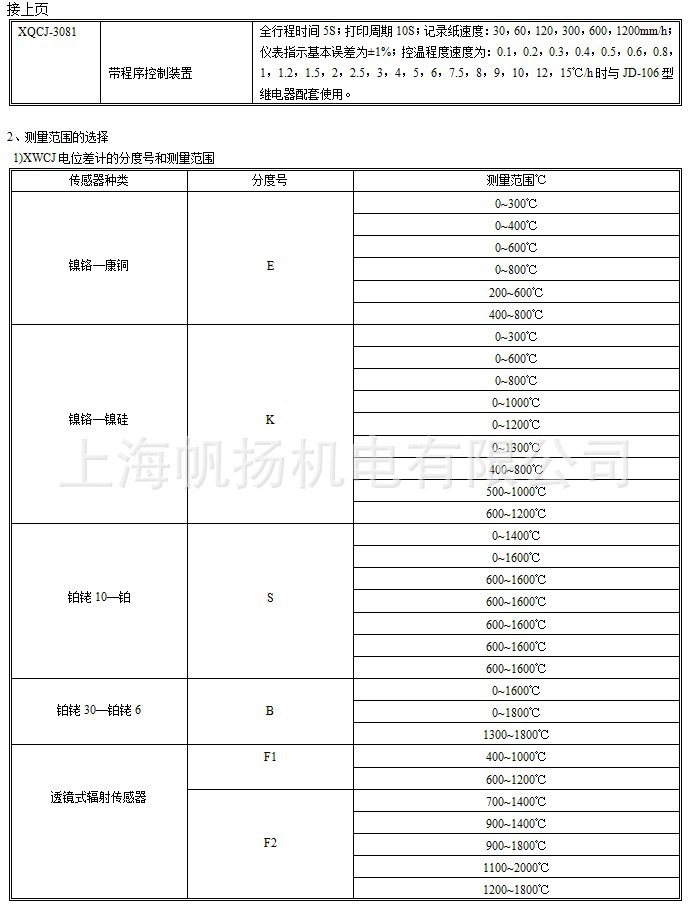

熱電偶
分度號E，溫度范圍:
0~300℃；0~400℃；0~600℃；0~800℃；
分度號K，溫度范圍:
0~600℃；0~800℃；0~1000℃；0~1100℃；0~1300℃；
分度號S，溫度范圍:
0~1300℃；0~1600℃；
分度號B，溫度范圍:
0~1600℃；

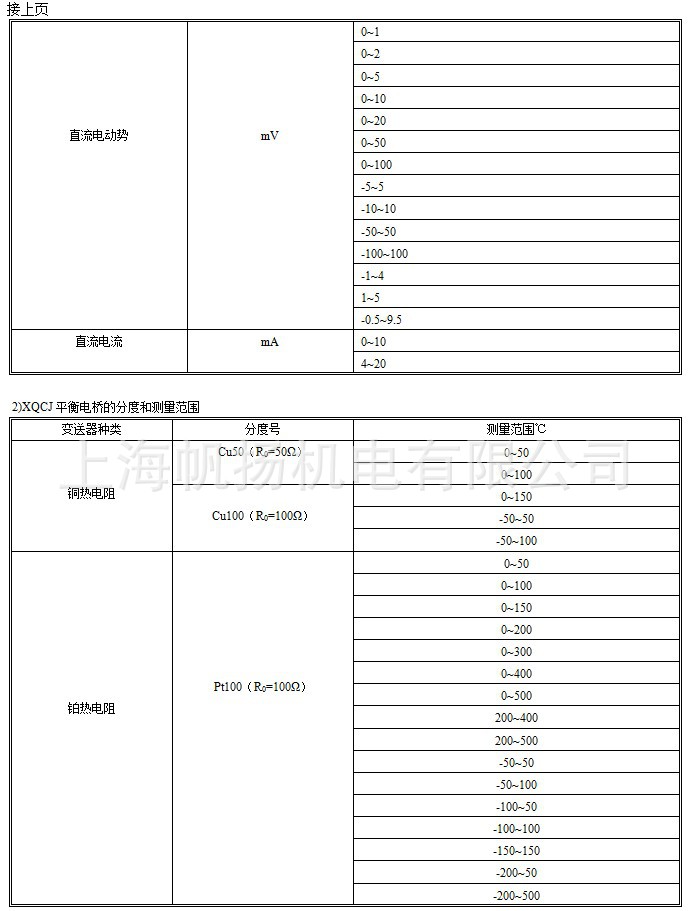

熱電阻
分度號Pt100，溫度范圍:
0~50℃；0~100℃；0~150℃；0~200℃；0~300℃；0~400℃；0~500℃；
一、產品簡介
XWCJ和XQCJ系列大型長圖自動平衡記錄機，供冶金、石油、化肥、化工、機電、輕紡等工礦企業以及科研單位作自動測量和記錄各種參量之用。
XWCJ系列機表為電位差計，與各種標準分度的熱電偶，輻射感溫器配套使用以測量溫度，也可以與產生直流電勢或電流的相應變送器配套以測量壓力、測量等或進行成份分析。
XQCJ系列機表為直流平衡電橋，與各種標準分度的電阻溫度計配套使用，適用於測量較低溫度或負溫度。 上述兩大系列機表僅在電氣原理及接線上不相同，而在機械結構上卻基本相似，零件部件及元件大部分通用。

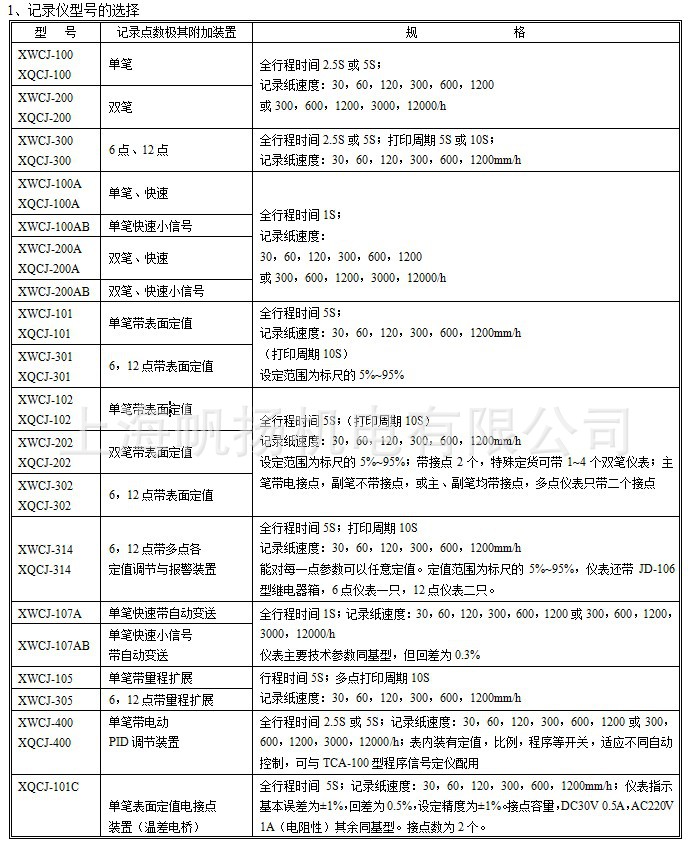

基型機表分單筆、雙筆和多點，單、雙筆機表為連續劃線記錄。多點機表有6點及12點兩種，采用周期性循環打點記錄。如機表帶有多種附加裝置後(如電接點式的表麵及表內定值，多點任意值調節與報警，帶電動PID調節等)還可實現對被測參量的自動調節和控製。
二、工作原理
XWCJ系列電位差計，采用電壓補償法來測量被測參數，被測值（電動勢信號ET）通過濾波單元進入機表的測量電路。該電路由積壓電源供給工作電流而在上下兩支路的對角頂點產生一個電位差。由於被測值和測量電路所產生的電位差是反方向串接的，當兩都江堰市的大小不等且方向相反時經比較後即產生的電位差，直到它與被測信號相等到，機表達到平衡時為止。此外，指針和記錄機構是與滑以線電阻的電刷聯動的，當機表平衡時，指針在標尺上指示，記錄筆或打印機構則記錄下被測參量的值。
XWCJ系列的機表與熱電偶配套以測溫度的機表，在測量電路中是用冷端自動補償電阻RW來取代R2，以自動補償熱電偶冷端溫度變化而引起的熱電勢的變化。RW是用銅線繞製，安裝在連接補償導線的接線板上，利用銅電阻溫度系數的直線特性，使機表在0~50℃使用環境范圍內，指示值不因熱電偶冷端溫度變化而受影響。分度號B雙鉑銠熱電偶由於其溫度特性，在0~50℃內不需進行溫度補償，因此與之配套用的機表不裝RW而仍用R2。
XQCJ系列直流電橋，熱電阻（電阻溫度計RT）為機表測量電路的一個橋臂。當測量電路處於平衡狀態時，電橋對角經珠輸出為零。當RT由於溫度變化而電阻值改變時，電橋失去平衡，在橋路對角線上即輸出一不平衡風壓，經過放大器放大後，驅動可逆電機，帶動指針、記錄機構及滑線電阻的電刷直至機表橋路達到平衡，隨之指示及記錄被測參量。
XQCJ機表與電阻溫度計間采用三線製A、B、C接法。可以降低由於環境溫度變化對機表精度所產生的影響。
雙筆記錄機實際上是兩套單筆記錄機合裝而成，各自獨立工作，但用同一記錄紙進行測量。筆2僅作記錄無指示。
多點記錄機是在單筆機表上加裝一隻轉換開關來輪渡接通各個被測對象的。
三、產品特點
標尺長、分辨率高、指示及記錄清楚；
記錄紙傳動可手撥選擇六種不同快慢的速度；
結構緊湊，零部件組件化，便於拆裝及維修；
品種規格和測量范圍齊全，適用於各種用途。
四、技術參數
工作氣候條件：
溫度：0~50℃；
相對溫度：30%~85%
電源：AC220V/50Hz
指示基本誤差：±0.5%
記錄基本誤差：±1%
指示不靈敏區：0.25%
標尺刻度全長：250mm
輸入側額定外阻：
電位計差＜1KΩ
平衡電橋＜1.5KΩ
消耗功率：
單筆，多點：約40W
雙筆：約80W
重量：
單筆：＜26kg
雙筆、多點：＜32kg

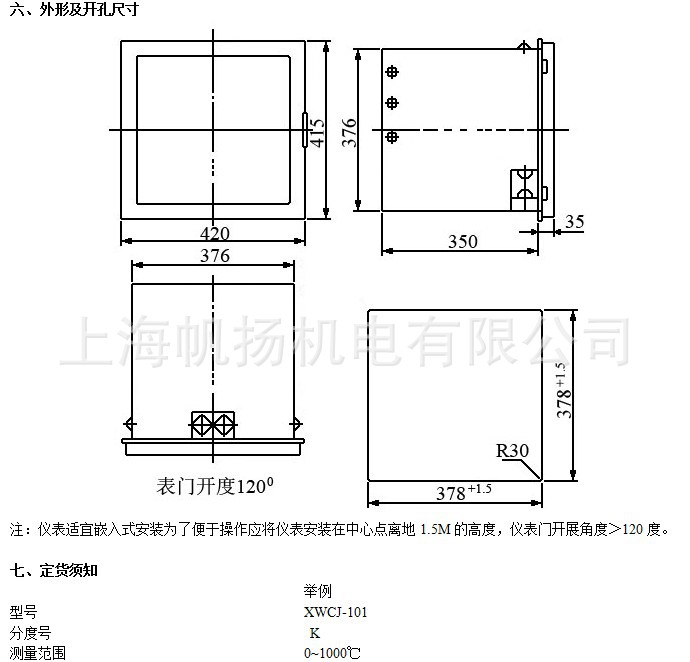

外形尺寸： 420×415×350mm
