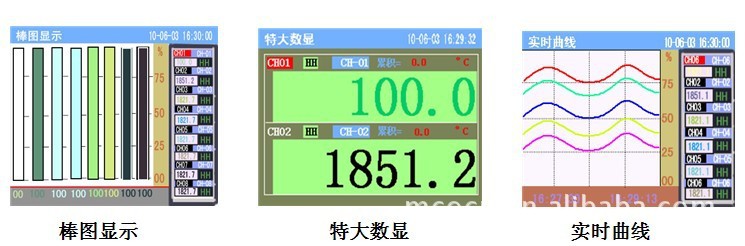

KH300A小型彩色無紙記錄機（96×96mm最多8通道輸入）,為TFT真彩液晶顯示。機表具有全隔離萬能輸入功能，集熱電偶信號、熱電阻信號、標準電壓、標準電流信號於一體。可提供報警、饋電、打印、通訊等功能。機表具有強大的顯示功能，高精度棒圖顯示、實時曲線顯示、歷史曲線追憶、報警狀態顯示，同時可直接查詢年、月、日、時、分、秒的數據，快捷方便。使用RS232/485通訊，標準MODBUS-RTU協議，可與組態王、MCGS等專業軟件進行組態。數據可直接通過任意U盤導出，U盤即插即讀，無需任何操作；分析軟件可導出EXCEL數據格式或曲線格式，直接打印即可。

一、主要技術指標

u 測量精度：±（0.2%FS+1）個字

u 電源電壓: 220VAC、110VAC（訂貨時

              應說明）

u 顯  示：3.5寸TFT彩色320×240點陣

u 輸入規格：

      熱電偶：K、S、E、J、T、B

      熱電阻：PT100、CU50、CU100

      線性電壓：0-5V、1-5V

      線性電流：0-10mA、4-20mA

      數字IO輸入：5路乾節點輸入，輸入

                   電阻≤4.7KΩ

◆  輸出規格：

2路繼電器輸出（最多）

打印/通訊介面

USB介面

u 記錄時間：

記錄間隔可任意設1、2、3、4、5、6、

  7、8……秒。

      八筆記錄：360天 (記錄間隔1分鐘)

u 斷電保護時間：

用FLASH MEMORY保存設置參數和

歷史數據，斷電後永久保存，采用硬

件時鐘，掉電後也能準確運行。

u 環境溫度：

      0-50℃

環境濕度：

  0-85%RH

◆外形尺寸：96×96×95.5mm

  安裝尺寸：92×92×77.5mm

三、機表接線圖

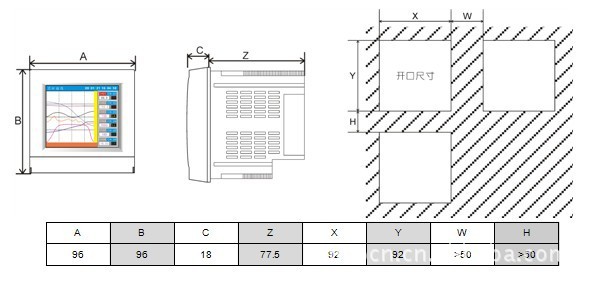

    A型外型尺寸（96×96×95.5mm） 安裝尺寸（92×92×77.5mm）

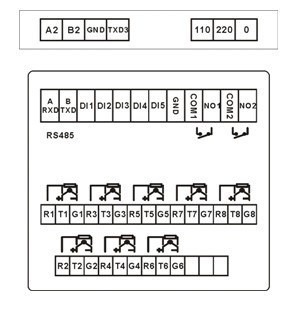

接線圖
