關於記錄機選型註意事項：
1，無紙記錄機內部結構分兩種，一種是采用集成芯片，模塊化設計，安全可靠，精度高些，還有一種就是采用傳統手工焊接操作，所使用元器件差的話，數據隨溫票嚴重，精度等級0.5%以上，通道之間乾擾很嚴重無隔離。
2，記錄機的價格各廠傢運營情況不同，生產工藝等因素有所差距可以理解。一般可依據記錄機參數來判斷：機表的精度，穩定性，隔離兼容性等來定產品價值，而不能隻追求低價格。
3，好的產品看其外觀，顯示屏做工就能知道廠傢做工用心及差距。電源就是其中一塊重點，高品質電源功耗低，能源使用高效，其抗乾擾能力強的話更能適合在惡劣的工作環境下使用。

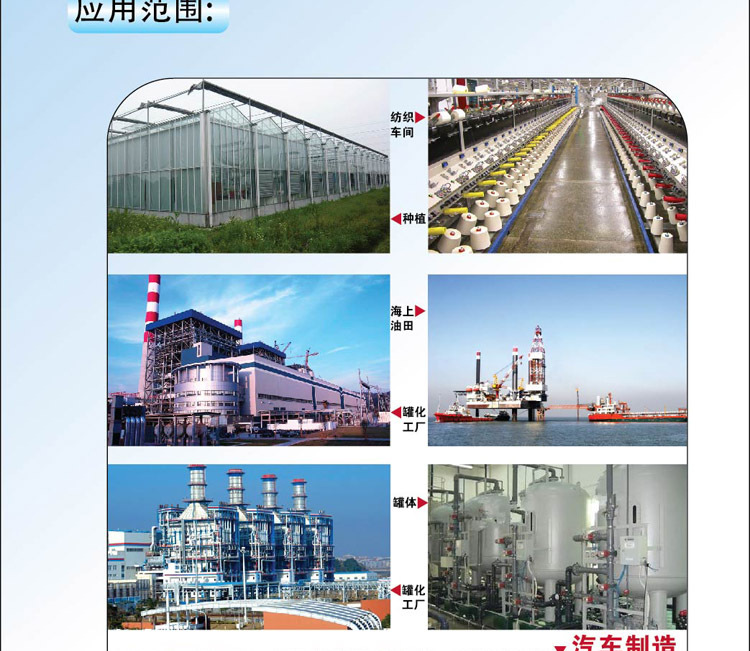

一， 應用：
無紙記錄機替代傳統有紙機械式記錄機，並能夠記錄1-16路信號輸入

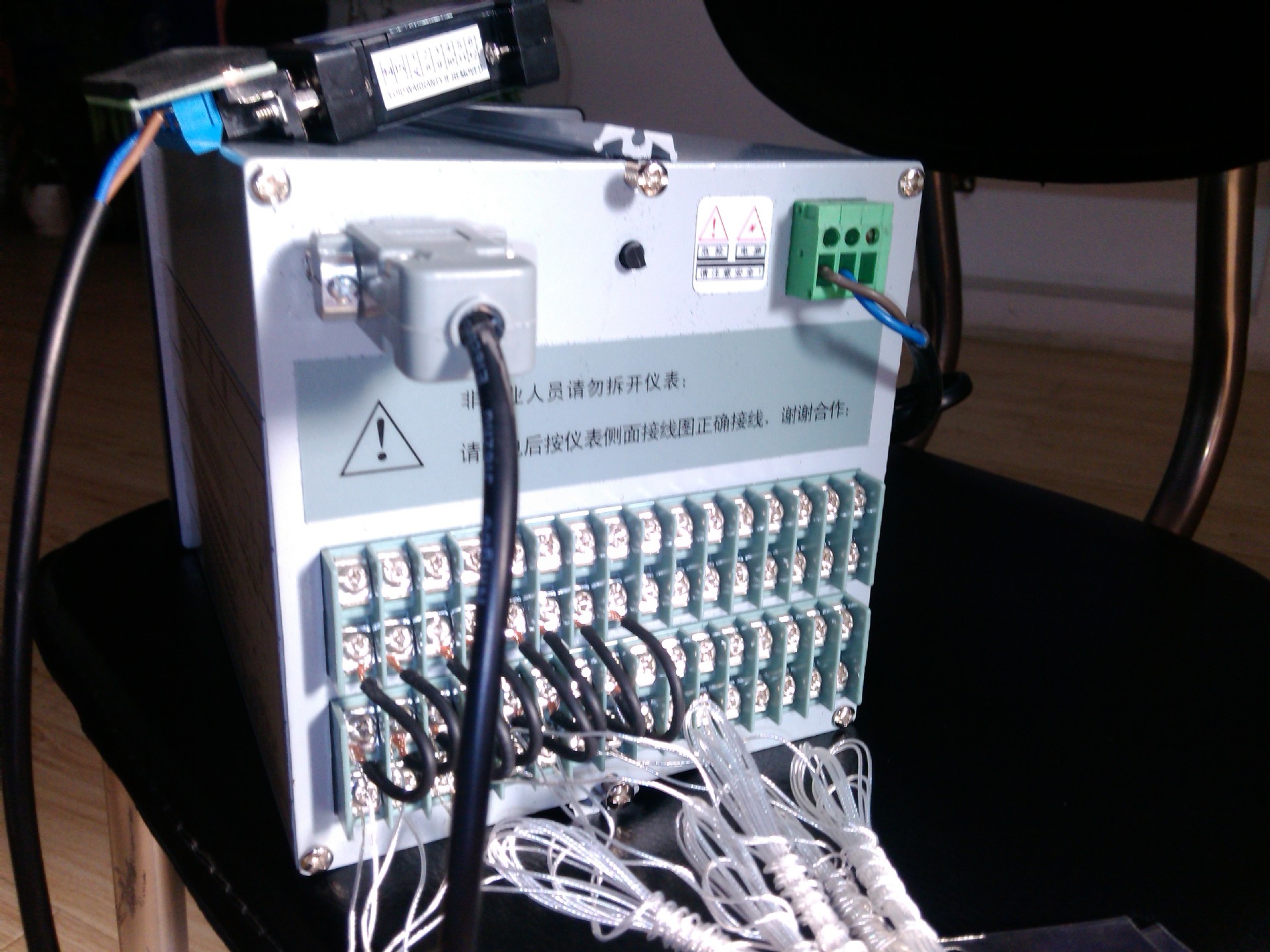

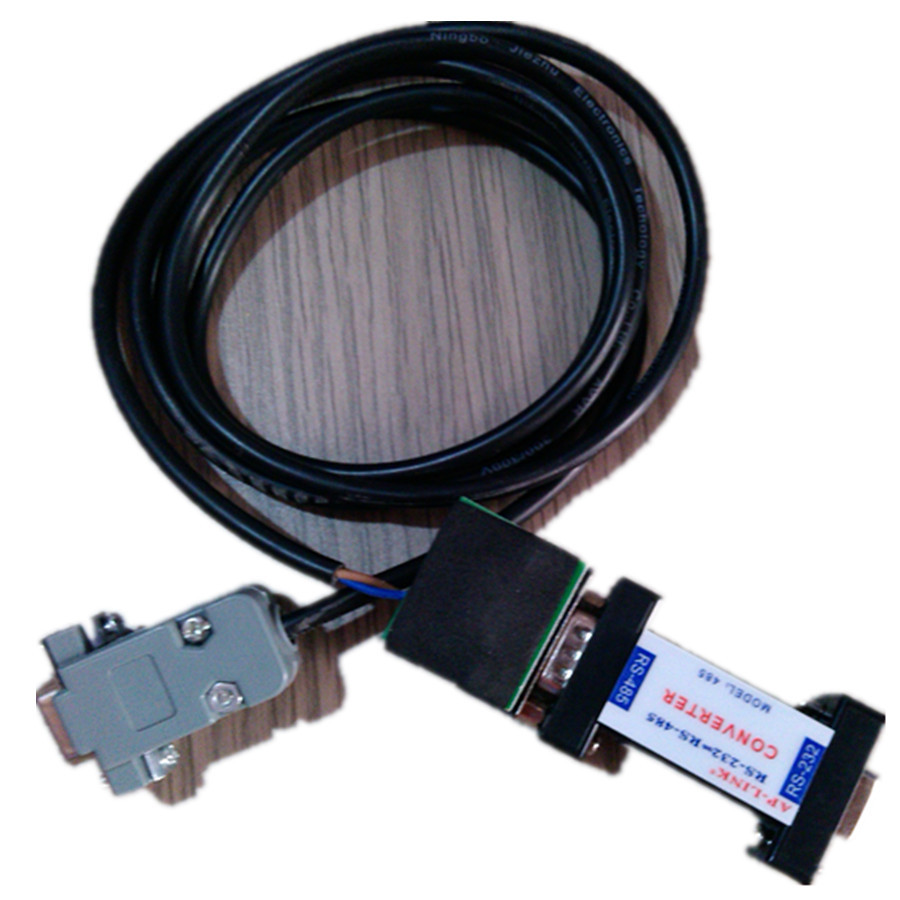

記錄機接線實拍圖帶485通訊模塊
二， 概述：
無紙記錄機主要由液晶屏、按鍵、ARM微處理器為核心的主機板、主電源、外供變送器電源、智能通道板、大容量FLASH等構成，同時實現16路信號采集、記錄、顯示和報警。具有豐富的顯示畫面、靈活的操作方式以及強大的記錄、運算、控製和管理功能，應用最新的顯示技術、微電子技術、數據存儲和通訊技術，是一款功能齊全、操作方便、精確可靠、高性價比的產品。
三：產品特點:
采用高亮度單色或彩色TFT液晶屏，CCFL背光、畫面清晰；
采用ARM微處理器，可同時實現16路信號采集、記錄、顯示和報警；
采用64MB大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；
可以組態、顯示工程位號，工程單位，有流量累積；
溫壓補償，支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償等常用補償模型；
內置GB2312漢字庫，使用全拼輸入法輸入；
支持外接微型打印機，手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印的需求；
可組態8點變送輸出，光電隔離，誤差小於±0.2% F•S；
支持標準ModBus RTU通訊協議（選配功能），除支持本公司數據管理軟件外，還支持MCGS、組態王等流行組態軟件；
全鋁密封外殼，通過EMCIII級，保證機表在惡劣的環境中正常工作。
四:技術參數
無紙記錄機輸入信號:
模擬量熱電偶 | K、S、R、B、N、E、J、T |
熱電阻 | Pt100、Cu100、Cu50、BA2、BA1、G53 |
直流電流 | 0～10mA、4～20mA、0～20mA |
直流電壓 | 0～5V、1～5V |
其他信號 | mV、電位器、遠傳壓力表，訂貨時註明范圍 |
輸出信號 | 模擬量輸出變送輸出光電隔離，最多八路 |
| DC0～10mA、DC4～20mA，負載阻抗R≥600Ω DC0～5V、DC1～5V |
報警輸出 | 可選1-12個組態報警輸出，觸點容量：AC220V/3A |
通訊輸出 | 光電隔離，RS232、RS485可選，采用MODBUS RTU通訊協議 |
波特率 | 9600，19200，57600，115200bps可設定 |
打印輸出 | 三種打印方式：手動打印、定時打印、報警打印 |
USB介面 | 兼容USB1.1協議 |
饋電輸出 | DC24±5%V負載電流≤200mA |
記錄功能 | 記錄容量 64MBit |
記錄間隔 | 實時曲線記錄間隔0.1～60秒分8檔，對應整屏曲線時間30秒～300分 |
| 追憶曲線記錄間隔從0.1～50秒連續可設超過50秒時可選1、5、10、30、60 |
可選擇循環或非循環兩種記錄方式 | |
記錄時間 | 時間的長短和記錄間隔、輸入通道數有關，計算公式如下 |
記錄天數 | =64×1024×492×記錄間隔/（通道數×24×3600） |
其他功能 | 顯示方式 5寸藍色LCD或彩色TFT圖形點陣液晶，全中文界麵 |
顯示范圍 | -9999～19999，小數點位置可設定 |
測量精度 | ±0.2%FS |
分辨率 | 顯示分辨率：1/20000，測量分辨率：1/60000 |
控製周期 | 0.2秒 |
設定方式 | 麵板輕觸式按鍵數字設定，設定值斷電後永久保存 |
使用環境 | 工作環境 0～50℃ |
相對濕度 | 10～90%RH，避免強腐蝕性氣體 |
耐壓強度 | 輸入/輸出/電源/通訊≥1000V.AC 1分鐘 |
絕緣阻抗 | 輸入/輸出/電源/通訊≥100MΩ |
供電電壓 | AC 85～265V，功耗≤25W DC24V±10%，功耗≤25W |
尺寸規格 | 藍屏無紙記錄機系列（144×144×262 mm） |
| 彩屏無紙記錄機系列（144×144×262 mm） |
通訊方式 | -0 無通訊介面 |
| -2 RS-232通訊介面 |
| -3 RS-232打印介面 |
| -8 RS-485通訊介面 |
輸出選擇 | 0 無變送輸出 |
| 1 一路變送輸出 |
| 8 八路變送輸出 |
| 1A 一路PID輸出 |
| 4A 四路PID輸出 |
報警點數 | -0 無報警 |
| -1 一點報警 |
| -12 十二點報警 |
饋電選擇 | - 不選擇，可省略 |
| -P 帶一路DC24V外供 |
供電方式 | -T AC 85～265V |
| -W DC24V |
附帶功能 | /U USB轉存功能 |
備註：
變送輸出：電流輸出負載能力≤450Ω，電壓輸出配接設備阻抗≥2KΩ；
|
