工作電壓: 220V/50-60Hz
訂製電壓: 12V,24V,36V,48V,110,380V/50-60Hz式DC
控製輸出: 16A（直接），還可以擴容控製使用
設定次數: 17次開關 (日/周)
設定時間: 1分至168小時
走時誤差: 1s/24h
停電記憶: 180天 (內置 1.2V 可充電池)
外型尺寸: 6060x32mm
按裝方式: 螺釘，接插件連接 (加外殼可72x72mm 麵板按裝)
產品應用: 廣告燈箱、廣播設備和其它用電器等 .....
品質保證，一年保修，七天包退，一月包換
可按需要選擇12V、48V、110V、220V電壓
可選外貿版(英文版)

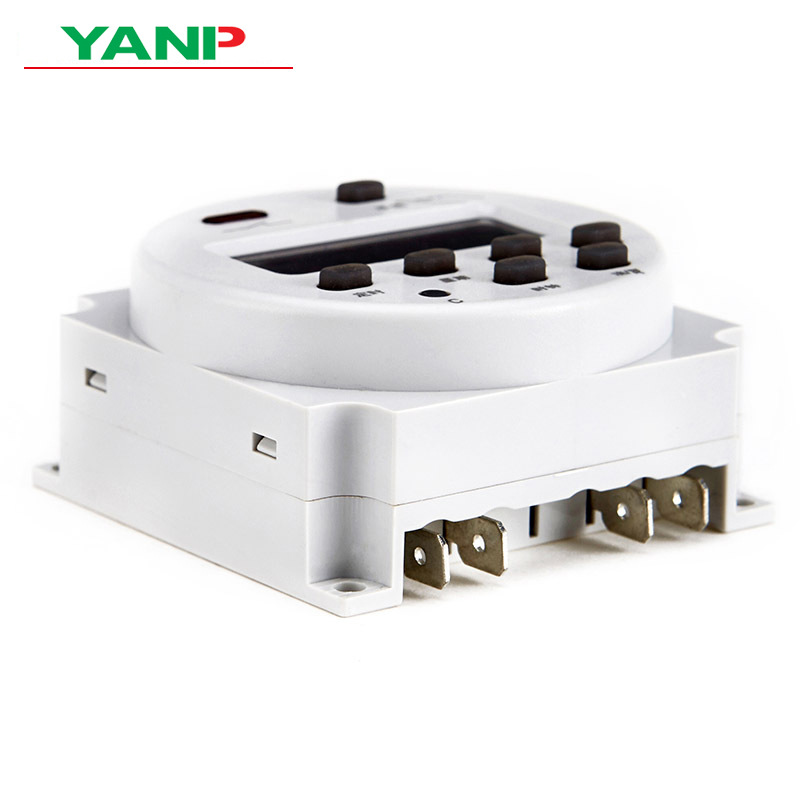

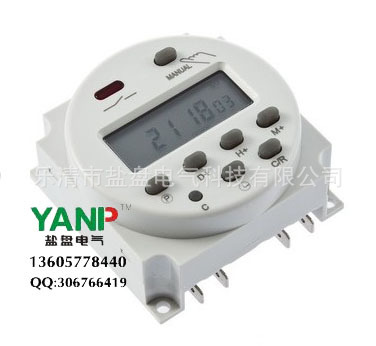

YP109A的優勢：
1）微電腦芯片，液晶顯示，走時準確，操作簡單，高精度、工業級、強抗乾擾芯片。
2）大屏幕液晶顯示設定及操作提示功能。
3）內置可充電池，停電無需重新設置程序，斷電保存設置記憶60天以上（充電電池是給程序斷電記憶用的，不是給機器供電控製之用。）。
4）銅片優化結構， 壽命更長， 模式功能， 隨時切換狀態開關。
5）小型多功能 輕便小巧 更容易安置。
使用說明：
例如需要“早上6點通電，早上7點斷電；中午11點通電，中午12點斷電；晚上6點通電，晚上12點斷電。”此類設置，一共可以設置高達16次開關程序。最小控製1分鐘，最大控製168小時。可按天或者星期循環。
技術參數：
顯示器件：LCD
用電功耗: <1W
產品凈重：80G
工作溫度：-20℃~+55℃
工作電壓：220-240VAC 50-60Hz
訂製電壓：12V，24V，36V，48V，110V，380V
定時范圍：1分到168小時；
走時誤差：1S/24H 25℃；
走時次數：17次開關（日/周）
內部電池：1.2V/40mA(可充電池）
外型尺寸：60*60*32mm
按裝方式:螺釘，
接插件連接符合標準：GB/T14536.1
用途：
1. 用於手機、汽車蓄電池、電瓶車的定時充電，時間控製開關。
2. 用於電熱水器、電暖器、電飯鍋、加濕器、電熱油汀、空氣凈化器等傢用電器上，實現傢電的自動開關。例如，定時器可在您起床時 讓電熱水器為您準備好熱水，一天的快樂從此開始。
3. 在實行峰谷電價的地區，定時器會為您使用谷電價而效力。
4. 用於定時開關的路燈、廣告燈箱、成套配電箱（非常適用）、門麵燈光、大樓外墻的照明控製。為您增輝的同時，合理為您節約開支。
5. 用於園林的定時灌溉、定時抽排水、水族飼養。
6. 用於監控錄影的定時開關、學校定時廣播的播放，等各種用處。
產品每天可以設置16組即：16次開和16次關，直接控製方式的接線，被控製的電器需為單相供電（220V），功耗的額定容量（阻性負載16A，感性負載8A）
接線圖說明：
1.“開關”為一個沒有跟“電源”處有“電流”聯通的開關，隻控製一根火線用的。
2.定時器無變壓作用,不能輸入AC220V輸出DC12V。定時器隻有輸入（供電電壓），無輸出端。不是普通類型的二進 二出定時器。新接線方式可以控製電話線這類無電流的線路。
3.可控製與“電源”不同的電壓，如AC220V供電，卻控製外部電源DC12V線路的其中一根線的通斷。
4.不工作時開關為斷開狀態，電流無法通過。方便何種電壓給機器供電的朋友就備註多少電壓的（平常傢裡用的電都是AC220V）。

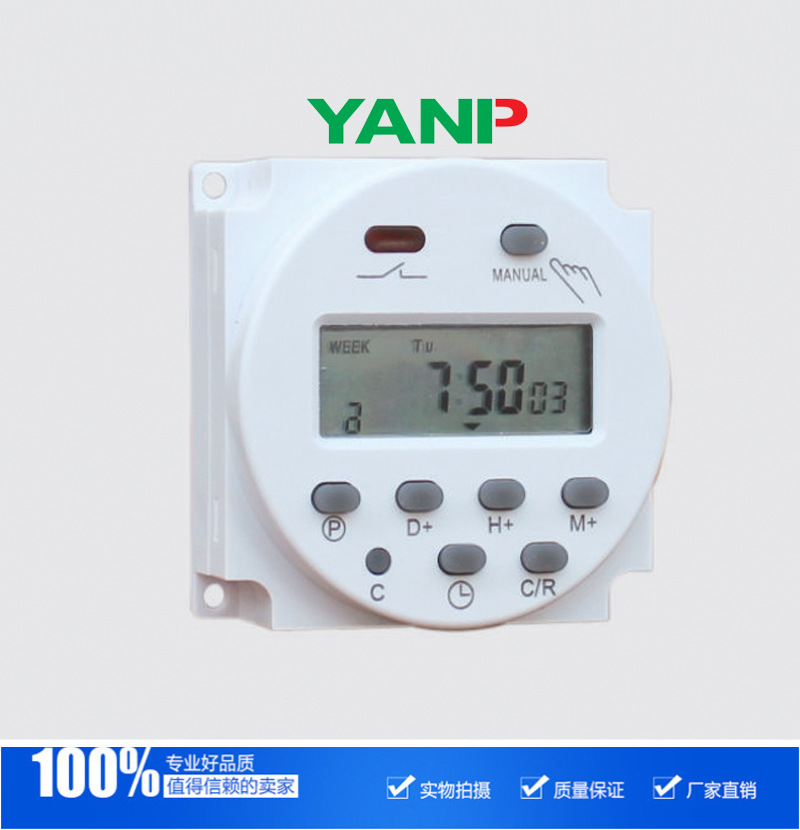

使用方法：
1、北京時間的校準按下“時鐘”鍵的同時，分別按“分”、“時”、“星期”鍵調整北京時間。
2、定時設置
A、按一下“定時”鍵，顯示屏左下方顯示“1 ON”字樣（表示第一次開啟時間）。再分別按“分”、“??”、“星期”鍵，輸入所需開啟時間。
B、在按一下“定時”鍵，顯示屏左下方顯示“1 OFF”字樣（表示第一次關閉時間）。再分別按“分”、“時”、“星期”鍵，輸入所需關閉時間 。
C、繼續按“定時”鍵，顯示屏左下方將依次顯示（2 ON、2 OFF…16 ON、16 OFF）參考步驟A、B設置以後各次的 開關時間。如果隻需要設定一次開、關，則必須按“取消/恢復”鍵，將他們 後麵設定的時間取消。
D、按“設定”鍵，再按“星期”鍵，可 設定每天相同、每天不同，星期一至星期五相同，星期一到星期六，或星期六至星期日相同的不同循環方式。
故障查詢：
1、如果本開關設定開的時間沒開，或者開瞭以後到關的時間沒有關，檢查“星期”是否正確，否則請重新調整。
2、如果確認“開啟”和“關閉”時間調得完全正確，但是本開關在不該開的時間開瞭，或者不該關的時間 關掉，請檢查多餘的 幾組開關時間是否消除，若沒有請參照“時間設置”中介紹的方法消除（註意：開關時間顯示“--：--”才表示消除，不要以為“00：00”表示消除）
3、如果以上兩條全部正確，而本開關仍然動作不正常，請檢查是否位於自動位置。
註意事項：
1、為防止強電流下觸電發熱，產品用於電器和電源接觸牢固。
2、本開關進線隻能接規定電壓電源，切勿接到別的電源上。錯接線的損壞不屬質量問題（如需特殊規格電壓，請訂製）。
3、對於那些因時間控製開關出錯而可能發生人命相關事故或者對社會產生重大影響的設備（如醫療設備及大型設備等），請不要使用本控製開關.
4、本開關應工作在無潮濕、腐蝕及重金屬含量氣體環境中，請勿沾染油或是水。
5、本定時器使用周期為一年，在一年內如有質量問題免費更換或維修（不包括自行拆開零部件）。安裝使用產品前，請閱讀說明書。保留備用。
