四位LED數顯計時器

                         (GDD7949MSSCH)-開關短接型

一、   技術參數

1.電源電壓: DC5V±10% (型號:GDD7949MSSCH)

                     DC5V～28V (型號:GDD7949MSSCH-P12V)

                     DC11V～35V (型號:GDD7949MSSCH-P24V)

2.工作電流：＜20mA

3.計時信號：開關短接

4.顯示方式:LED數字及小數點顯示

5.使用環境: 0～＋50℃；≤85RH

6.數位管: 0.56英寸紅色(字高約1.4224cm)

7.復位信號：開關/上電

8.開孔尺寸：76.5mm*39.2mm

9.外形尺寸: 79mm*43mm*25mm

10.重量：約40g

11.顯示范圍：00:00～99:59（分鐘:秒）

 12.計時方式：順計時/正計時

 13.精度：0.1%

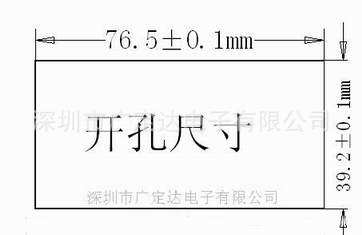

二、簡易開孔尺寸圖：

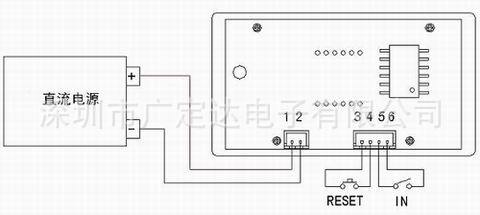

三、接線圖

計時方式：上電顯示00:00（分鐘：秒）；

          短接外接開關“IN”後開始計時，開關斷開暫停計時，計時器顯示當前值；

          再次短接開關“IN”繼續計時，直至最大值99:59（分鐘：秒）後停止計時；

          短接“RESET”或斷電清零，數據不保存。

訂貨須知:①出廠包裝隻有計時器和連接線(如圖3，默認線長20cm),

                     接線圖中的開關為示意圖，具體接什麼樣的開關由客戶自備.

         ②訂貨時請根據實際電源電壓選擇正確的型號.
