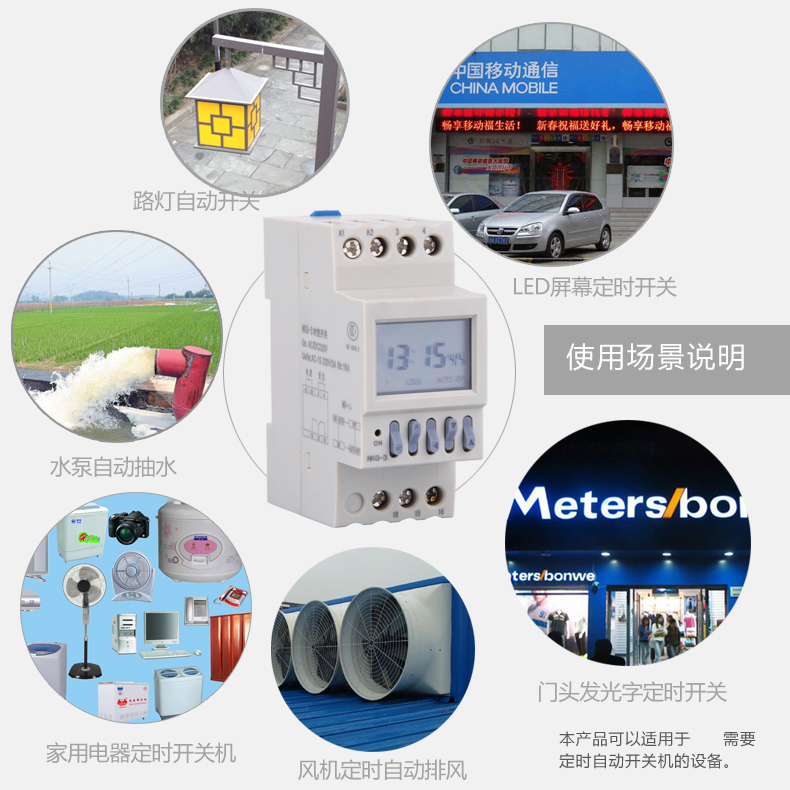

1 用途及適用范圍
NKG-5時控開關主要用於交流50Hz，額定控製電源電壓至220V及以下和直流電源24V及以下的電路中作為時間控製元件，按預定的程序接通或斷開電路之用。本產品定時時間范圍為1分鐘～99年。
產品符合GB 14048.5、IEC 60947-5-1標準的要求。

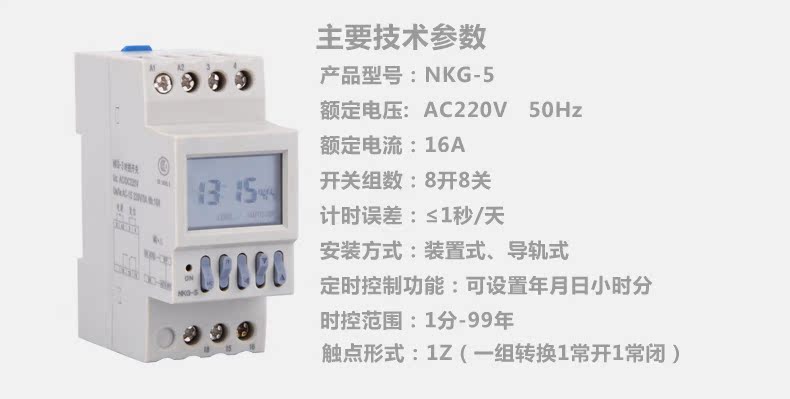

2 主要技術參數
2.1 額定控製電源電壓：50Hz AC220V。
2.2 約定發熱電流：16A（阻性負載16A）。
2.3 額定工作電流（Ie）：AC-15.220V 3A。
2.4 計時誤差：≤1秒/天。
2.5 節假日設置組數：8組。
2.6 時控范圍：1分～99年。
2.8 定時設置組數：8開8關。
2.9 電壽命：≥1萬次。

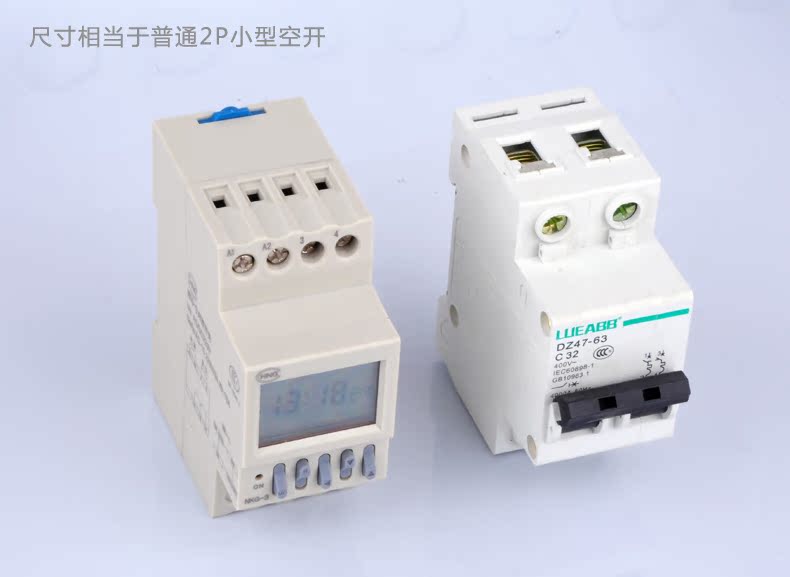

2.10 安裝方式：裝置式、導軌式。
4 設置與使用

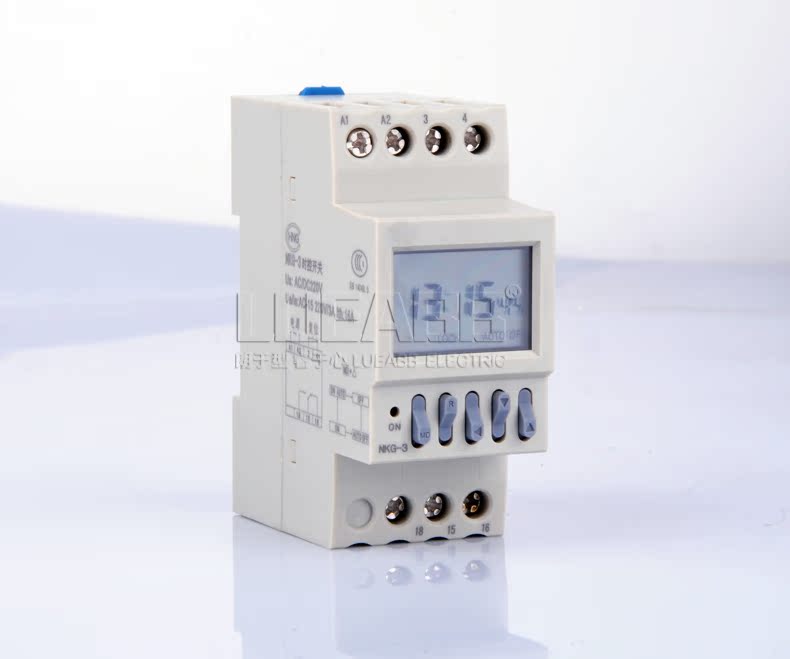

本產品的麵板依次設有“MD（模式）”、“R（取消/恢復）”、“ （移位）”、
“ （-）”、“ （+）”五個按鍵。
4.1 時控開關參數設定流程圖（見圖6）。
4.2 設置步驟具體如下：
4.2.1 按下“MD”+“R”鍵，進入當前日期設置界麵。
4.2.1.1 按“ ”選擇被調整的位，按“ ”“ ”進行加減操作，將產品顯示日期調整為當前日期，如當前日期為2012年3月15日則設置為“03 1512”,左下角的“d ”代表當期日期，如圖7所示。在設定時長按“ ”“ ”鍵會自動進行按鍵加速，可以快速進行參數設置。設定完成後按“MD” 鍵退出。
4.2.2 當前時鐘調整
4.2.2.1 在時鐘狀態下按“ ”選擇被調整的位，按“ ”“ ”進行加減操作，將產品顯示時間調整為當前時間，如圖8所示。
4.2.3 定時參數（開/關時間）設定
4.2.3.1 完成4.2.2操作後，按一下“MD”進入工作時間設定狀態，如果該組未被設定或被取消，
狀態如圖9所示，如果該組狀態已經被設定，則如圖10所示顯示已設定的日期。右上角的“ ”
標志代表日期。
4.2.3.2 1ON（第一組開啟）時間設定：分別按“ ”依次進入年、月、日設定，如圖11所示
（2012年3月15日）,按“ ”“ ”設定工作日期,設置完成後繼續按“ ”分別進入分鐘、小時
設定，如圖12所示（13點55分），設定全部完成後按“MD”進入1OFF（第一組關閉）時間設定。
4.2.3.3 1OFF（第一組關閉）時間設定：同步驟4.2.3.2一樣將1OFF時間設置好，如圖13、圖14所示
4.2.3.4 對於不需要的日期段請按“R”鍵將其消除，使液晶顯示出“ ”圖樣，如
需恢復設定則再次按下“R”鍵即可，如圖15所示。
4.2.4 當1OFF設置完成後，按下“MD”鍵，進入時鐘狀態，如圖16所示。
4.3 同時按下“MD”和“ ”鍵可切換手動/自動狀態。連續按該組合鍵，屏幕依次顯示“OFF”
（關）、“AUTO OFF”（關、自動）、 “ON”（開）、“ON AUTO”（開、自動）,如圖17所示。
當運行過程中需要手動開、關電路時，可通過該組合鍵使開關狀態調到開（ON）、關（OFF）；
若時控開關需要根據設置時間自動工作，則需通過該組合鍵使開關狀態調到“ON AUTO”或“AUTO
OFF”位置，這樣時控開關才能按設定的時間工作，實現自動控製。
5 註意事項

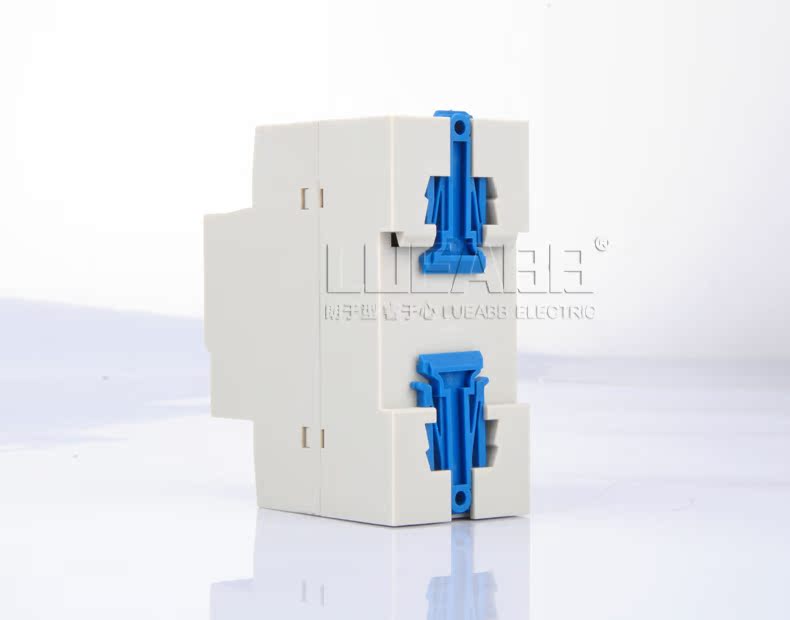

5.1 產品在使用前需將底部藍色卡扣推進一格。
5.2 本開關進線隻能接交流220V電源，切勿接入其它電源。
5.3 長按“ ”“ ”鍵可以進行快速設定。
5.4 如無法實現自動控製功能，請檢查屏幕右下角的自動狀態是否已打開。
5.5 本產品在任何狀態下待機60秒會自動進入時鐘狀態。
5.6 用戶在模擬調試時應該註意，隻有在走時經過設置的時間點的時候，時控開關才會做出相應動作判斷。

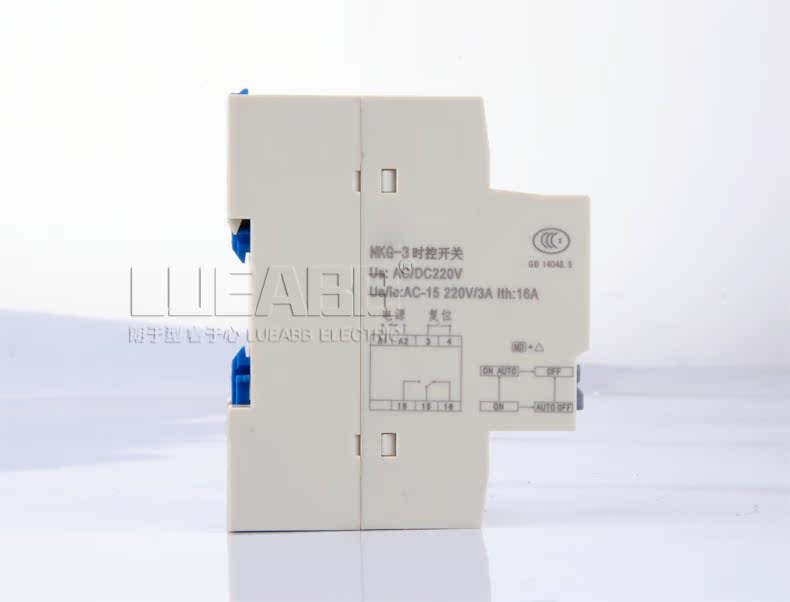

5.7 若用戶在使用產品時發現顯示異常情況，可通過短接3、4復位端子復位，復位後定時程序需
重新設定。
5.8 本產品保質期為12個月，保質期過後如果產品出現故障，本公司依舊承擔維修的義務，但是用戶需負擔相應的成本費用。
5.9 當本產品壽命終瞭時，請做好產品或其零部件的回收工作，對於不能回收的零部件，請妥善處
理，以保護我們的環境。
