    商品詳細說明

    智能電流/電壓機表

    智能電流/電壓機表,采用先進微處理器進行智能控製,對輸入的電流、電壓信號進行精確測量,經過CPU運算處理後,由高亮度LED數位管或高分辨率光柱進行清晰直觀的顯示,並可選擇串行通訊功能。

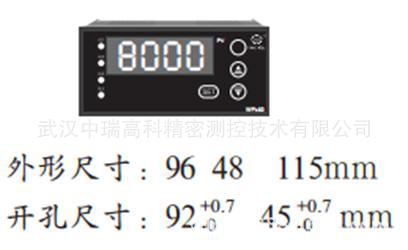

     產品外形:





    undefined






    外形:96×48×115mm

    開孔尺寸:92×45mm

    外形:48×96×115mm

    開孔尺寸:45×92mm

    外形:72×72×115mm

    開孔尺寸:68×68mm

    外形:96×96×115mm

    開孔尺寸:92×92mm



    8X%@03WIEJ7](JTG5TFTEKA

    8X%@03WIEJ7](JTG5TFTEKA


    外形:160×80×115mm

    開孔尺寸:152×76mm

    外形:160×80×115mm

    開孔尺寸:152×76mm

    外形:80×160×115mm

    開孔尺寸:76×152mm

    外形:80×160×115mm

    開孔尺寸:76×152mm

     產品接線圖:96×48、48×96、96×96、80×160、160×80機表接線圖:





    72×72機表接線圖:







    選型表:



    型號

    說明

    WP-LE

    □□

    -□

    □□



    機表類別

    DV















    直流電壓表

    DA















    直流電流表

    AV















    交流電壓表

    AA















    交流電流表

    顯示方式

    C













    LED單屏數字顯示

    T













    101線單光柱顯示+單屏數字顯示

    外形尺寸

    1











    (160×80)mm

    2











    (80×160)mm

    4











    (48×96)mm(無光柱)

    6











    (96×48)mm(無光柱)

    7











    (72×72)mm(無光柱)(註1)

    9











    (96×96)mm

    通訊方式

    0









    無通訊方式

    2









    RS-232C通訊介面

    8









    RS-485通訊介面

    變送輸出

    0







    無變送輸出

    2







    4~20mA變送輸出

    3







    0~10mA變送輸出

    4







    1~5V變送輸出

    5







    0~5V變送輸出

    9







    特殊要求的變送輸出

    控製方式

    N





    無控製/報警

    HL





    上限報警+下限報警(註2)

    HH





    上限報警+上上限報警(註2)

    LL





    下限報警+下下限報警(註2)

    供電電源

    T



    AC220V

    W



    DC24V供電

    輸入范圍

    DV:0~500V

    超出輸入范圍請采用互感器

    DA:0~2.5A

    AV:0~500V

    AA:0~5A

    註1:外形尺寸(72×72),由於受到接線端子限製,變送輸出、通訊隻能選擇一種(隻能選RS-485通訊)。

    註2:上、下限報警機表內部可任意組合。默認繼電器接點輸出。如需固態繼電器(SSR)控製信號輸出或可控矽(SCR)過零觸發脈沖輸出,訂貨時請註明。

    選型示例:

    (1)WP-LEDV-C600NT(300V/300V):直流電壓表:LED單屏數字顯示;外形尺寸96×48mm;無通訊;無變送輸出;無報警輸出;開關電源供電;輸入電壓:0~300V;顯示量程:0~300V。

    (2)WP-LEDV-T282HLT(1000V/100V)(綠色光柱):直流電壓表:光柱顯示+單屏數字顯示;外形尺寸80×160mm;RS-485標準串行通訊;變送輸出(4~20)mA;上、下限報警功能;開關電源供電;輸入電壓:0~100V;顯示量程:0~1000V。
