用途與性能

SM-202D型數顯伺服操作器是為直行程﹑角行程及多轉式電動執行機構配套而設計的高精度位置定位裝置，是我廠引進法國伯納德技術最新開發的一種新型智能型伺服電動操作器。是采用電動執行機構的自動控製系統中必不可少的組成部分。

SM-202D型數顯伺服操作器采用伺服放大器和電動操作器一體化結構，是上述兩種機表全部功能的有機結合，使系統造價降低，系統接線大為簡化，極大方便用戶。

SM-202D型數顯伺服操作器采用高技術集成，即微計算機信息處理，實現瞭數字化﹑智能化﹑網路化和多功能化；機表參數可靈活設置，具有開關量控製輸入﹑自動/手動狀態輸出、跟蹤輸出、限幅輸出、調節輸入斷信號保護等功能，適宜與DCS、DDC和PLC聯機使用。具有密碼操作、信號選擇與修正等功能；機表精度高、可靠性好，采用LED數字化顯示，沒有視覺誤差，輸出回路采用大功率無觸點控製器件，壽命長。

SM-202D型數顯伺服操作器通用性強，可與國外大多數電動執行機構兼容配套；本系列規格為80×80（mm），尤其適合我國廣泛使用的DFD型操作器更新換代。

主要技術參數

1. 電源電壓：220V  50Hz；

2. 輸入信號：調節信號：4~20mA  DC

             反饋信號：4~20mA  DC；

3. 輸出信號：

       操作輸出：開關量SSR正反轉控製，額定電壓250V AC 電流5A；

       跟蹤輸出：4~20mA  DC；

       自動/手動狀態輸出：繼電器接點

              （自動：1-閉合； 手動:0-斷開）；

4. 不靈敏區：1~3%連續可調；

5. 顯示誤差：≤0.2%  FS±1個字；

6. 調節輸入斷信號保護方式：

       保持原位、全開、全關；

7. 工作環境：溫度0~50℃；濕度≤85%RH；周圍空氣中不含有腐蝕性和易燃性氣體。

8. 外形及開孔尺寸：80×80×210(mm) 76×76(mm)

9. 機表重量：約1kg

工作原理

本機主要的控製功能由微計算機和外圍電路實現。輸入信號和反饋信號輸入後對其進行信號調理和A/D轉換，由計算機運算處理後分別轉換輸出，驅動執行機構進行運轉。原理框圖如下：

操作方法

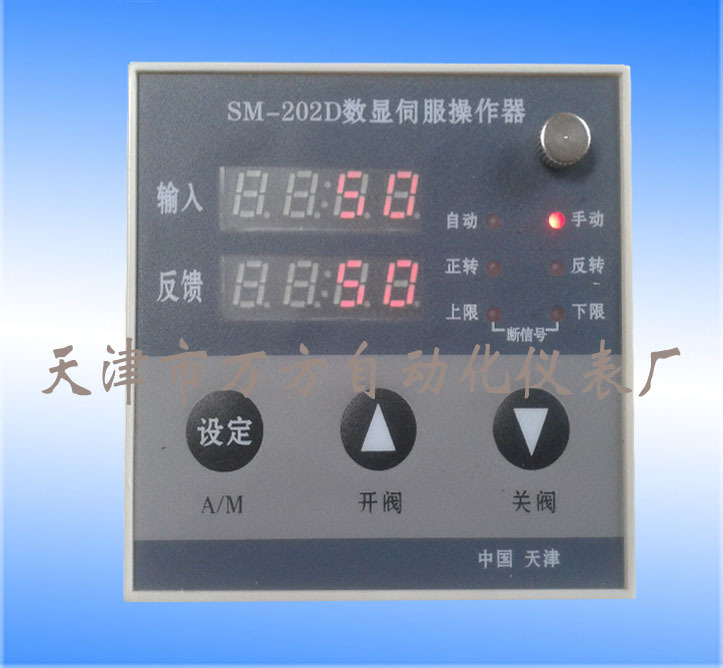

●機表麵板①輸入信號顯示窗

          ②反饋信號顯示窗

          ③A/M自動/手動切換鍵

          ④△開閥操作按鍵，▽關閥操作按鍵

          ⑤自動狀態指示燈

          ⑥手動狀態指示燈

          ⑦正反轉指示燈

          ⑧到位指示燈，同時亮為斷信號指示

●端子定義：

●接線圖：

運行操作

1. 開機上電：操作器上電後自檢，隨即進入手動（M）工作位置，此時機表顯示當前運行狀態和輸入、輸出參數值（電流值或%）。

2. 自動/手動工作方式的切換：按A/M鍵切換。自動狀態指示燈亮時，為自動工作狀態。手動狀態指示燈亮時，為手動工作狀態。

3. 手動工作方式：手動指示燈亮。按△鍵（增加鍵），電機正傳；按▽鍵（減少鍵），電機反轉，鍵松手，電機停轉。

4. 自動工作方式：自動指示燈亮。操作器在計算機(或調節器）的自動調節信號給定下輸出正、反轉控製。此時按△、▽鍵無效。

   註意：當顯示窗顯示“Err”時，表明操作器進入調節輸入斷信號保護狀態，A/M鍵可切換至手動狀態操作。
