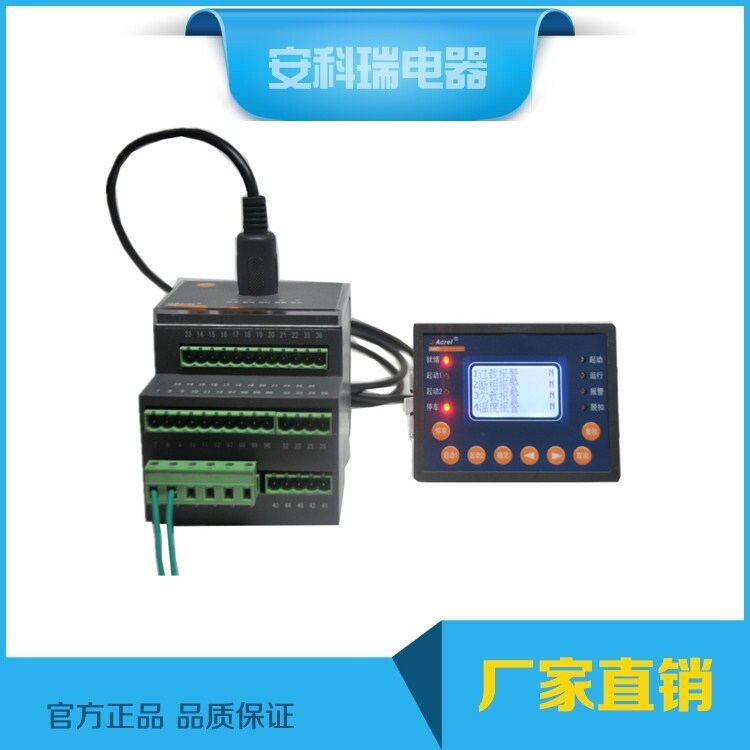

啟動控製電動機保護器ARD2F-100/Q 分體式
1、功能
ARD2F系列智能電動機保護器(以下簡稱保護器)，采用最新的單片機技術，具有抗乾擾能力強、工作穩定可靠、數字化、智能化、網路化等特點。保護器能對電動機運行過程中出現的起動超時、過載、堵轉、斷相、不平衡、欠載、接地/漏電、阻塞、過壓、欠壓、繞組超溫等多種情況進行保護，設有SOE故障事件記錄功能，方便現場維護人員查找故障原因，並通過LCD中文液晶顯示屏、狀態指示燈等各種方式，將電機的運行狀態清晰、直觀地顯示出來。適用於煤礦、石化、冶煉、電力、船舶以及民用建築等領域。該保護器具有RS485遠程通訊介面，DC4~20mA模擬量輸出，方便與PLC、PC等控製機組成網路系統，實現電動機運行的遠程監控。
2、型號說明
附加功能
3、技術指標

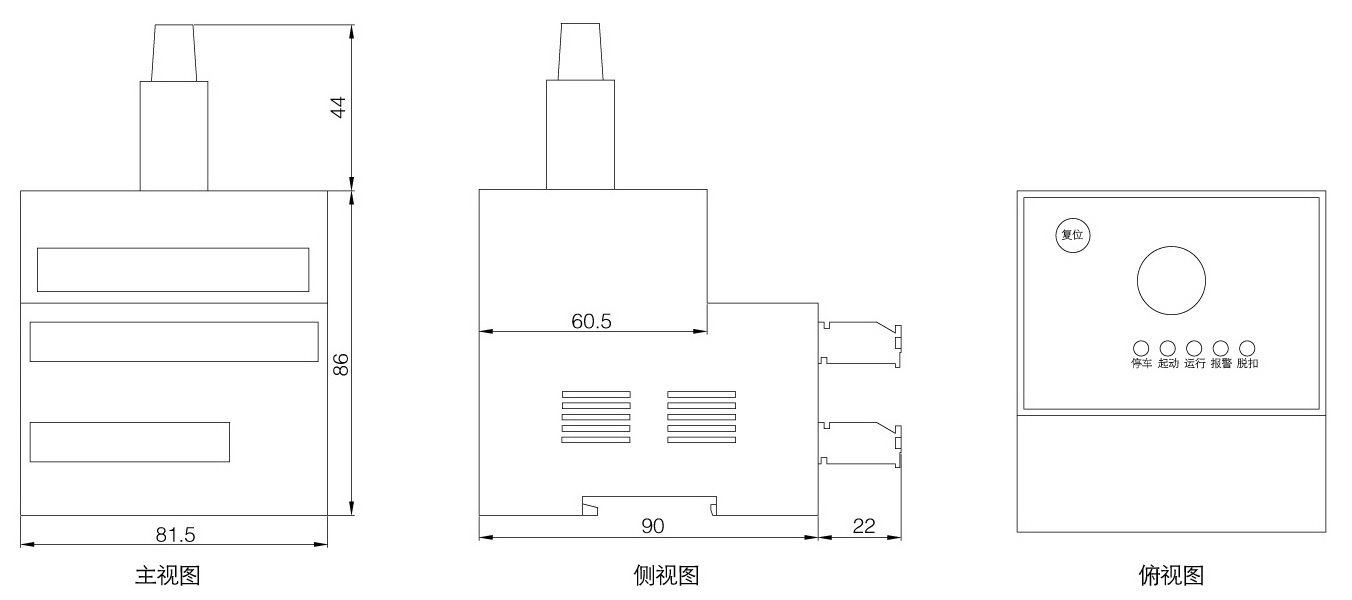

4、外形及尺寸(mm)
●主體模塊
●顯示單元
●互感器
同ARD2互感器部分
5、 接線端子
6、 應用方案
控製權限選擇(除保護模式外)：90L顯示單元按鍵本地控製、DI端就地控製、上位機通訊遠程控製。DI9、DI10組合實現三位置權限選擇。下表中“0”表示開關量輸入未接通，“1”表示接通。
7、符合標準
GB14048.1-2000低壓開關設備和控製設備總則
GB14048.4-2003低壓開關設備和控製設備 機電式接觸器和電動機起動器
GB/14048.5-2001低壓開關設備和控製設備 控製電路電器和開關元件，第1部分：機電式控製電路電器
GB/T17626.4-2006電快速瞬變脈沖群抗擾度試驗
GB/T17626.5-2006浪湧(沖擊)抗擾度試驗
適用環境
工作溫度：-10℃~+55℃
貯存溫度：-20℃~+65℃
相對濕度：5%~95%不結霜
海拔：≤2500m
污染等級：2級
防護等級：IP20
安裝類別：III級
運用場合：煤礦、石化、冶煉、電力、船舶、以及民用建築等領域
選配功能
Q — 起動控製(包含K功能)
K —開關量輸入
T — 溫度保護
J — 報警
C — 通訊介面
L — 漏電保護
M — 4～20mA模擬量輸出
U — 電壓功能
SR — SOE事件記錄
技術參數
保護器輔助電源
AC85V-265V/DC100V-350V
功耗5VA
電機額定工作電壓
AC380V/AC660V，50Hz
電動機額定工作電流
1.6A(0.4A-1.6A) (采用小型專用電流互感器)
6.3A(1.6A-6.3A)(采用小型專用電流互感器)
25A(6.3A-25A)(采用小型專用電流互感器)
100A(25A-100A)(采用小型專用電流互感器)
250A(63A-250A)(采用專用電流互感器)
800A(250A-800A)(采用專用電流互感器)
繼電器輸出觸點，額定負載容量
4路，AC250V，3A;DC30V，3A
開關量輸入
12路，光耦隔離
SOE事件記錄容量
8個事件記錄
通訊
RS485 Modbus協議
智能電動機保護器安裝尺寸 (單位mm )
ARD2F主體安裝方式為標準35mm導軌式安裝
ARD2F顯示模塊安裝方式為嵌入式，外形尺寸為90mm*70mm，開孔尺寸為 86mm*66mm，LCD液晶顯示(90FL)。
專利及著作權
ARD2F智能電動機保護器專利：電動機保護器液晶顯示單元--外觀專利號200930093483.4;智能電動機保護器--實用新型專利號200920067828.3
范例
型 號：ARD2-25/CKSR
輔助電源：AC220V
電機額定電流：6.3A~25A
應用場合：三相電機
測量參數：三相電流、三相平均電流
附加功能：RS485通訊、2路開關量輸入、8個事件記錄
型 號：ARD2F-25/CJMQTSR+90FL
輔助電源：AC220V
電機額定電流： 6.3A~25A
應用場合：三相電機
測量參數：三相電流、PTC電阻值
附加功能：起動控製、溫度保護、報警輸出、RS485通訊介面、Modbus協議、4-20mA模擬量輸出、8個SOE事件記錄
顯示方式：90FL(中文液晶顯示)
型 號：ARD3-250/CLTUEpSR+90L
輔助電源：AC220V
電機額定電流： 63A~250A
應用場合：三相電機
測量參數：三相電流、線電壓、有功功率、功率因數、剩餘電流、電能
附加功能：RS485通訊介面、Modbus協議、漏電保護、溫度保護、過壓保護、欠壓保護、相序保護、欠功率保護、8個SOE事件記錄
顯示方式：90L(中文液晶顯示)
8、訂貨註意事項
如用戶無特別註明，則互感器與保護器的連接線默認0.5m，保護器主體與顯示單元的連接線默認1.5m。
如用戶有特殊要求的(如單相電動機保護器、連接線長度、抗晃電等)需在訂單中註明。
