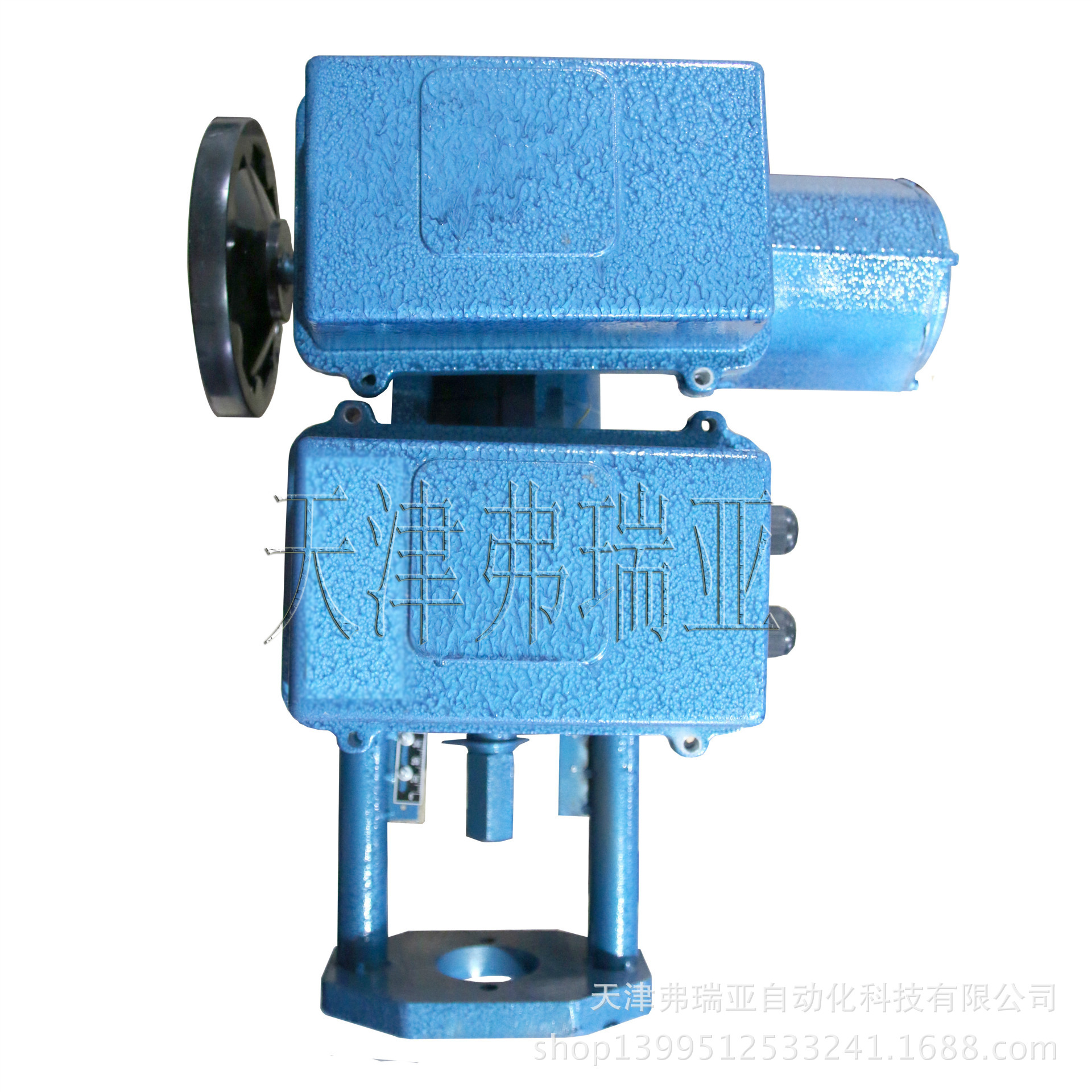

SD系列電動執行機構是工業過程測量和控製系統的終端控製裝置，它能夠將系統的控製信號轉換成輸出件的位移（角位移、多轉角位移或直線位移）輸出轉矩或力以控製閥門內截流件的位置或其他調節機構，使被控製介質按系統規定的狀態工作。

   SD系列電動執行機構功能齊全，質量穩定，安全可靠，精度高，規格多，重量輕，調節安裝靈活方便，廣泛應用於電力，冶金，石化，建材，供熱，輕工，水處理等行業，在工業過程控製系統中發揮重要作用。

技術說明：

      1、SD系列電動執行機構輸出方式分成三種：

       （1）角行程----輸出力矩和90°轉角。

       （2）直行程----輸出力和直線位移。

       （3）多轉式----輸出轉矩和超過360°的多圈轉動。

      2、SD系列電動執行機構安裝方式分成二種：

       （1）直聯式----執行機構通過輸出端的法蘭與閥門等調節機構直接連接

       （2）底座式----執行機構安裝在一個基礎座上通過輸出臂及連桿與閥門等調節機構連接，（僅角行程執行機構有此安裝型式）。

     3、SD系列電動執行機構調節方式分成三種：

       （1）比例調節型---執行機構接收計算機、調節器等單元送來的4-20mA或1-5V的模擬量信號，執行機構的輸出軸轉角（或位移）與此信號成比例關系，自動地完成調節任務。

            比例調節型電動執行機構在結構及安裝方式上又分成兩種型式。

a整體式比例調節型，即執行器與位置定位器GAMX-20（俗稱放大器）組裝成一個整體（又稱電子式），整機現場安裝使用。

b分立式比例調節型，執行機構也是由執行器及位置定位器構成，但執行器與位置定位器GAMX分開按裝，執行器部分在現場安裝，位置定位器則在室內或其它地方安裝。位置定位器外型、使用、安裝樣本有詳細說明。

註意：整體式與分立式外接連結不一樣。

    （2）遠控型----執行機構接收開關信號或繼電信號，可將執行機構的輸出軸控製在任意位置。

    （3）開關型（二位式）---執行機構接收開關信號，執行機構的輸出軸隻能控製在開和關兩個極限位置。

    （4）積分調節型執行機構接收脈沖信號，並按脈沖的寬度或寬度一定的脈沖數進行參數調節。分立式比例調節型電動機構，實際上就是一個遠控型配上一個單獨安裝GAMX位置定位器。

（這裡特別說明：不論角行程、直行程、多轉式電動執行機構其電路原理，對外接線，調節方法均一樣，您在選型使用時，要多註意電源、電壓、安裝方式、輸出力矩、行程、信號是否符合您的要求。）
