    GD9083-CB電阻信號變送器(一入一出)



    一、特性
          ● 電阻值信號隔離變送, 與之呈線性化關系轉換為直流信號輸出。
          ● 三路隔離,輸入-輸出-電源之間隔離。
          ● 無需零點和滿度電位器調節。
          ● 單通道,一入一出,輸入回路過流保護。
          ● 厚度僅為6.2mm的超薄外殼。
          ● 全模塊化設計,體積小,功耗低。
          ● 標準的35mmDIN導軌卡式安裝。

    二、概述
          ①GD9083-CB電阻信號變送器。將電阻值信號經過隔離放大處理,轉換為與輸入的電阻值成線性關系的直流信號輸出。
          ②該電阻變送器的輸入、輸出、供電電源之間完全隔離,抗乾擾能力強,且輸入、輸出選擇范圍寬,轉換精度高、低功耗、低漂移,無需零點及滿度電位器調校。並符合 IEC61000 相關抗電磁乾擾要求。
          ③廣泛應用於工業自動化領域的數據采集、信號傳輸轉換和DCS集散控製系統。
    三、選型、訂貨代碼



    四、技術參數

     ● 輸入
        電阻器類型: 二線製或三線製電位器
        阻值范圍:0~20KΩ(特殊阻值電位器,用戶在訂貨時指定)
     ● 輸出
        輸出電流:4~20mA;0~20mA;
        允許負載:≤550Ω(0/4~20mA 輸出時)
        輸出電壓:1~5V;0~5V;0~10V;
        電壓輸出阻抗:內置輸出取樣電阻≤500Ω
        輸出紋波:< 10mVpp
    ● 綜合參數
        電源電壓:20~30VDC
        通常額定工作電壓:24VDC
        電流損耗:24VDC 時,< 25mA
        功耗:< 0.6W(24VDC)
          標準精度:±0.2%FS
          線性度:輸出與被測電阻對應呈線性關系
          溫度漂移:±0.015% / ℃
          響應時間:約 3.5ms (10~90%)
          穩定時間:≤ 3s
          電源電壓變動影響:±0.1% (允許電壓范圍)
          通道隔離: 輸入-輸出-電源之間隔離
          隔離能力:1.5KV,1min ,50Hz
          工作環境溫度:0~+60℃
          儲運環境溫度:-20~+80℃
          防護等級:IP 20
          電磁兼容性:符合 IEC61000 相關抗電磁乾擾要求
          外形尺寸:厚度×寬度×長度=6.2×94×120.5(mm)
          重量:約 60 克



    五、外形尺寸及安裝圖

          ● 外形尺寸
           厚度6.2×寬度94×長度120.5(mm)



       ●安裝
        1.  35mm 標準 DIN導軌卡式安裝。安裝時
              請註意卡位穩定、牢固。
        2.  盡可能垂直安裝,以利於機表內部熱量
              散發

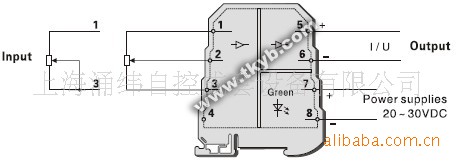

    六、端子接線圖

           ● 端子接線:導線采用截麵積不超過2.5mm 的單股電纜,3mm 螺絲緊固連接。
