我們提供屏蔽罩絕緣印刷技術支持等一站式服務！！！

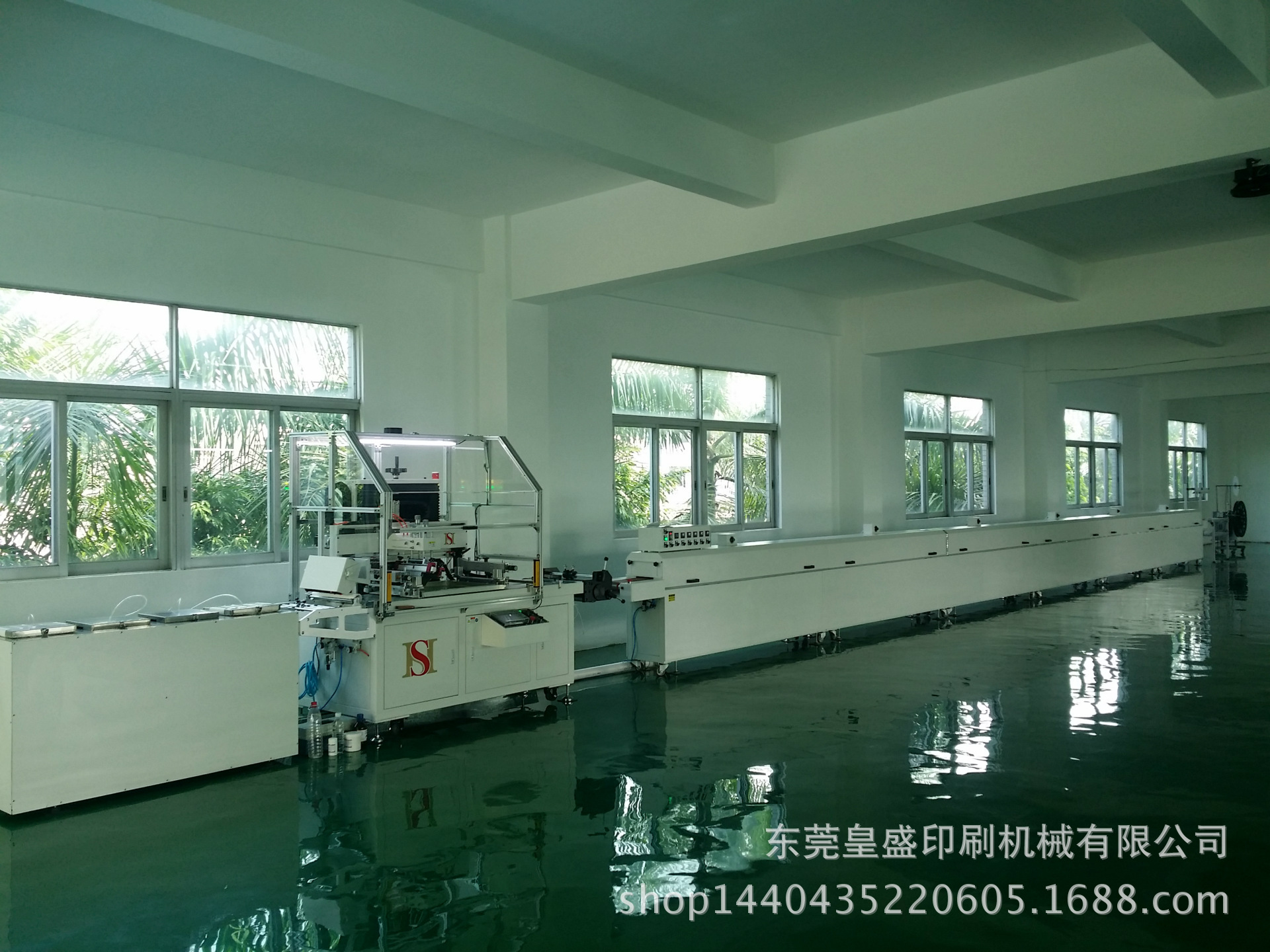

東莞皇盛印刷機械有限公司所生產全自動卷料屏蔽罩印刷機采用壓邊輸料系統，具有自動送料、除油、除塵功能，采用美國HYPSEN高精密光纖色標傳感器使印刷位置更加精準，配置高效節能熱固化爐（可選配UV光固爐）及目視檢測平臺（可選配視覺比對自動檢測系統），具有印刷速度快、操作簡單、印位精準、自動化程度高、節約成本、提升效益等優勢。

選擇皇盛的理由  全國銷售咨詢電話 400 012 2228   400 028 2848   18938160368

■引進德國、意大利、臺灣先進技術，擁有行業最先進的控製技術、精準的套位精度及簡便的智能操作！

■擁有17年絲網印刷機械行業製造經驗，全行業首傢提供三年質量保修服務及每年1—2次上門檢修服務！

■專業專註於研發生產高品質自動化絲網印刷機，申請註冊多項專利技術，部分產品已通過CE認證，並遠銷東南亞、中東及歐美等發達國傢，國內外1000多傢用戶精明選擇！

印刷機組主要配件  全國銷售咨詢電話 400 012 2228   400 028 2848   18938160368

1.輸料伺服電機采用日本安川（YASKAWA）；

2.伺服電機配套驅動器采用日本安川（YASKAWA）；

3.整機控製系統采用英國進口高速高精度運動控製器；

4.觸摸屏（人機界麵）采用臺灣威綸觸控屏（WEINVIEW）；

5.變頻器采用法國施耐德（SCHNEIDER）；

6.色標傳感器（二次印刷電眼）采用美國HYPSEN高精密光纖色標傳感器；

7.電器部件采用施耐德（SCHNEIDER）、歐姆龍OMRON（接觸器、繼電器、開關）；

8.氣動部件采用日本SMC；

9.減速機采用德國紐卡特（NEUGART）或臺灣廣用（APEX）高精密減速機；

10.傳動元件采用日本THK和臺灣上銀HIWIN精密直線導軌及滑塊；

11.軸承采用日本進口NACHI、NSK品牌。

產品特點及優勢  全國銷售咨詢電話 400 012 2228   400 028 2848   18938160368

1. 全自動卷料屏蔽罩印刷機采用壓邊輸料系統，具有自動送料、除油、除塵功能，采用美國HYPSEN高精密光纖色標傳感器使印刷位置更加精準，配置高效節能熱固化爐（可選配UV光固爐）及目視檢測平臺（可選配視覺比對自動檢測系統），具有印刷速度快、操作簡單、印位精準、自動化程度高、節約成本、提升效益等優勢；

2. PLC集中控製整機運轉，人機界麵觸摸屏幕顯示所有功能數據，使印刷操作更簡單方便；在機器運行中，若出現線路故障，電腦屏幕會自動顯示故障現象，並指導操作者自動解除問題，使維修輕松快捷；

3. 設有離網功能，印刷時網版跟隨刮墨刀脫離印刷物，在快速運轉時細字網點清淅，不易沾網，適合印刷大麵積底色圖案；

4. 壓力均衡、墨層濃厚、可使用多種尺寸的印版網框，大幅麵印刷尺寸可同時印刷多個圖案；

5. 印刷速度及長度任意設定，計算印刷數量精確，計數到設定數值自動停機；

6. 數控系統采用日本安川（YASKAWA）伺服電機，電氣部件采用法國施耐德、日本歐姆龍OMRON、臺灣明緯等行業名牌產品，氣動部分采用日本SMC氣缸及接件，使本機的性能更加優越；

7. 機械部件采用數控加工中心生產，確保零部件加工精密度，采用日本THK、臺灣上銀HIWIN精密直線導軌及滑塊，采用日本進口NSK、NACHI品牌軸承，確保機器運作穩定性和耐用性；

8. 主要應用於電子行業的手機、平板、電腦、導航、液晶顯示器，攝影頭等各類屏蔽罩絕緣印刷；主要針對各種金屬卷料（如洋白銅，不銹鋼，馬口鐵等）進行絕緣、屏蔽和散熱等特殊油墨油漆印刷，可保持一定的墨層厚度；用於高檔手機的屏蔽罩內絕緣部分的印刷，攝影頭內的金屬罩內遮光印刷，可取代市場上一直采用的黑色的進口絕緣紙粘貼方法（耗材、耗力、耗成本）；而新材料和新工藝油墨印刷方法效果和品質同市場黑色粘貼效果一樣，並且具有省時、省力、省料、省財力，最重要的可以大大提高位置精度和效率，直接為企業降低成本，提高效益。

印刷主機技術參數   全國銷售咨詢電話 400 012 2228   400 028 2848   18938160368

印刷尺寸   380mm*500mm

網框尺寸   640mm*780mm

臺麵尺寸   480mm*590mm

進料寬度   400mm

印刷長度   500mm

承印厚度   0.05--2mm

套印精度   ±(0.05--0.1)mm

印刷速度   16M/MIN

使用電壓   380V

機器功率   3.2KW

氣源壓力   5-6kg/cm2

機器重量   3500KG

外型尺寸   L26800*W1280*H1680(mm)

熱固爐規格/性能/參數說明

一、動力爐體系統說明

1. 外型尺寸：L15800*W410*H1250mm；

2. 烤區尺寸：L15000mm*W170mm*H100mm，入口出口安裝高度調節板，調節范圍為10-100MM；

3. 機體分節數量：6節6個溫區，每節2.5米 ；

4. 爐體采用1.5MM/1.2MM鍍鋅板折彎焊接外側上部倒斜角；

5. 機身采用角鐵方通製作，分段組合設計結構，方便拆卸與安裝；

6. 底部安裝調節腳輪腳杯，便於搬動與定位，調節高度與水平；

7. 機身表機烤粉（噴塑）顏色為電腦白（其他顏色提供樣板可選）；

8. 防塵、安全、美觀、掛扣結構安裝，方便維護保養與組合；

9. 爐體的密封采用進口矽膠；

10. 爐體內壁為1.2MM不銹鋼，每支紅外線燈管加裝不銹鋼反光罩；

11. 爐體側合頁另一側裝把手，方便維修；

12. 動力：1/2P 臺灣萬鑫變頻馬達；

13. 輸送速度0.2--20M/min （變頻調整）；

14. 減速機：15：1，調速方式：變頻調速，可精準調速；

15. 輸送載體：采用耐高溫鐵氟龍網帶；

16. 輸送機頭采用螺旋方式調整網帶松緊度，美觀耐用；

17. 電控箱位置：在入口處麵向機器，操作麵板在機器左邊且位於出料端產品。

二、性能方麵說明

1. 帶塗層紅外線燈管加熱，正常使用壽命8000小時，加溫快、節能，比普通烤爐節省50%；

2. 溫度范圍：室溫～250℃；

3. 溫控表采用日本歐姆龍E5AC，控溫精度±1，產品溫度±3%度，控溫方式采用SSR三相固態；

4. 隧道爐具有超溫保護功能（超溫報警功能、超溫切斷功能、可以設定超溫溫度）；

5. 前兩節配置獨立排煙區，可調排煙大小：

6. 爐體由外殼、保溫層、內膽層等組成，采用多層特殊隔熱結構，確何外表溫度低，隔熱效果好，外表溫度高於環境溫度△T≤15℃，環保節能，進口保溫棉，保溫效果好、節能省電比普通烤爐節省30%電費。

   三、控製部分

1. 微電腦智能型溫控系統，溫度比一般使用溫度控器機器更可靠穩定，溫度可分段控製；

2. 設計三相保護及過流保護裝置，超溫報警保護功能，電路缺相烤箱自動保護；

3. 電器選用及國內外正品；

4. 所有爐體內部線全部使用高溫套保護，清晰整齊方便維修；

5. 隧道爐前後加裝急停開關（各一個）；

6. 隧道爐輸送帶具有計米數功能；

7. PID運算，保證紅外燈管發光平穩，無閃爍；

   輸入額定電壓及功率 AC380V 50/60Hz（三相四線＋地線），額定功率：18KW，實際正常運行約6--8KW。



   企業簡介全國銷售咨詢電話 400 012 2228   400 028 2848   18938160368

東莞皇盛印刷機械有限公司是一傢專業研發生產銷售高品質自動化絲印機廠傢；自 2000年生產第一臺全自動卷對卷標簽絲印機以來（國內第二傢生產全自動卷對卷標簽絲印機廠傢），現已擁有多項國傢創新專利技術，部分產品已通過CE認證，遠銷東南亞、中東及歐美等發達國傢；目前國內大多企業麵臨用工“成本高”及“招工難”問題，特別是絲印工種更是難招，用工成本增加，產品利潤逐漸縮小；公司秉承“提高生產效率、降低生產成本、減少用工人數”為己任，致力於為客戶提供高品質屏蔽罩印刷機，屏蔽罩絕緣印刷機，屏蔽罩絕緣漆印刷機，全自動屏蔽罩印刷機，全自動屏蔽罩絕緣印刷機，全自動屏蔽罩絕緣漆印刷機，屏蔽罩全自動印刷機，屏蔽罩絕緣全自動印刷機，屏蔽罩絕緣漆全自動印刷機，全自動卷料屏蔽罩印刷機，全自動卷料屏蔽罩絕緣印刷機，全自動卷料屏蔽罩絕緣漆印刷機，全自動卷材屏蔽罩印刷機，全自動卷材屏蔽罩絕緣印刷機，全自動卷材屏蔽罩絕緣漆印刷機，全自動卷對卷屏蔽罩印刷機，全自動卷對卷屏蔽罩絕緣印刷機，全自動卷對卷屏蔽罩絕緣漆印刷機，屏蔽罩全自動卷料印刷機，屏蔽罩絕緣全自動卷料印刷機，屏蔽罩絕緣漆全自動卷料印刷機，屏蔽罩全自動卷材印刷機，屏蔽罩絕緣全自動卷材印刷機，屏蔽罩絕緣漆全自動卷材印刷機，屏蔽罩全自動卷對卷印刷機，屏蔽罩絕緣全自動卷對卷印刷機，屏蔽罩絕緣漆全自動卷對卷印刷機，金屬屏蔽罩印刷機，金屬屏蔽罩絕緣印刷機，金屬屏蔽罩絕緣漆印刷機，手機屏蔽罩印刷機，手機屏蔽罩絕緣印刷機，手機屏蔽罩絕緣漆印刷機，手機屏蔽罩連續印刷機，手機屏蔽罩絕緣連續印刷機，手機屏蔽罩絕緣漆連續印刷機，全自動卷帶屏蔽罩印刷機，全自動卷帶屏蔽罩絕緣印刷機，全自動卷帶屏蔽罩絕緣漆印刷機，屏蔽片印刷機，屏蔽片絕緣印刷機，屏蔽片絕緣漆印刷機，金屬表麵印刷機，金屬表麵絕緣印刷機，金屬表麵絕緣漆印刷機，金屬帶印刷機，金屬帶絕緣印刷機，金屬帶絕緣漆印刷機，不銹鋼帶印刷機，不銹鋼帶絕緣印刷機，不銹鋼帶絕緣漆印刷機，不銹鋼屏蔽罩印刷機，洋白銅屏蔽罩印刷機，馬口鐵屏蔽罩印刷機，白銅帶絕緣漆印刷機，屏蔽罩絕緣印刷機，屏蔽罩絕緣漆印刷機，金屬表麵絕緣印刷機，金屬表麵絕緣漆印刷機，屏蔽罩絕緣塗佈印刷機；主要應用於電子行業的手機、平板、電腦、導航、液晶顯示器，攝影頭等各類屏蔽罩絕緣印刷；主要針對各種金屬卷料（如洋白銅，不銹鋼，馬口鐵等）進行絕緣、屏蔽和散熱等特殊油墨油漆印刷，可保持一定的墨層厚度；用於高檔手機的屏蔽罩內絕緣部分的印刷，攝影頭內的金屬罩內遮光印刷，可取代市場上一直采用的黑色的進口絕緣紙粘貼方法（耗材、耗力、耗成本）；而新材料和新工藝油墨印刷方法效果和品質同市場黑色粘貼效果一樣，並且具有省時、省力、省料、省財力，最重要的可以大大提高位置精度和效率，直接為企業降低成本，提高效益。
