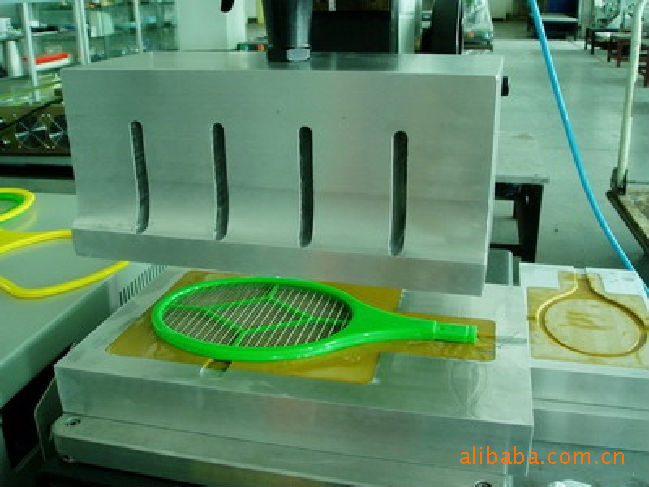

電子電器，塑膠玩具樣板。專業製造超音波模具；模具精度高，精工細作。 材料均采用進口美鋁；"7075"鋁材製作.韌性高,持久耐用. 交貨速度快，普通模具2天內可交貨； 廠部設有大型CNC數控加工機床和鉆銑床機加工，對形狀復雜的膠件客戶提供3D圖精確度可達到2絲以內。可定做高難度的吸塑鋁模、高頻模具、超音波模具、文具模具、熱壓模具、高週波模具、壓鑄模具等及非標件的加工 , 產品焊接後可以達到極高的水密、氣密效果．交貨速度快捷。 祝各位路過的老板恭喜發財，選擇我們就等於選擇打開金庫的鑰匙，助各位財源廣進。請即刻拿起電話拔打網站內聯系方式電話。 你可能經常會有這樣的想法：超音波模具的設計和生產一定是非常的簡單。千萬不要被誤導，當使用一個加工不當或是未經過調諧的焊頭，將給你的生產帶來昂貴的損失——它會破壞焊接效果，甚至更嚴重的會直接導致換能器或發生器的損壞。
因此超音波模具的設計絕不像它的外形那樣簡單，相反需要很多的專業知識和技能——如何保證焊頭能夠最經濟的工作？如何保證焊頭能夠將換能器轉換的機械振動能有效地傳遞到工件上，形成持續穩定的焊接在超聲，我們的工程師將每一個環節都考慮得非常充分。
超音波模具是超音波技術中最具有技術深度的一個方麵。即使已經擁有幾年的設計和開發經驗，我們還是堅信隻有通過嚴格的測試和質量控製才能生產出最好的焊頭。我們的工程師將焊頭的聲學特性和機械特性完美的結合起來，設計出最符合客戶需要的產品。
我們生產的每一套焊頭和模具，不管是標準產品還是根據客戶要求定製的，都是用最好的材料製成的同時經過反復的測試。焊頭的外形、強度以及音頻等各種參數經過多次試驗，能符合最為嚴格的標準，焊頭和模具達到最完美的匹配。
1、模具的振幅參數
振幅對於需要焊接的材料來說是一個關鍵參數，相當於鉻鐵的溫度，溫度達不到就會熔接不上，溫度過高就會使原材料燒焦或導致結構破壞而強度變差。因為每一間公司選擇的換能器不同，換能器輸出的振幅都有所不同，經過適配不同變比的變幅桿及焊頭，能夠校正焊頭的工作振幅以符合要求，通常換能器的輸出振幅為10—20μm，而工作振幅一般為30μm左右，變幅桿及焊頭的變比同變幅桿及焊頭的形狀，前後麵積比等因素有關，形狀來說如指數型變幅、函數型變幅、階梯型變幅等，對變比影響很大，前後麵積比與總變比成正比。貴公司選用的是不同公司品牌的焊接機，最簡單的方法是按已工作的焊頭的比例尺寸製作，能保證振幅參數的穩定</a>
2、 模具頻率參數
任何公司的超音波焊接機都有一個中心頻率，例如20KHz、40 KHz等，焊接機的工作頻率主要由換能器（Transducer）、變幅桿（Booster）、和焊頭（Horn）的機械共振頻率所決定，發生器的頻率根據機械共振頻率調整，以達到一致，使焊頭工作在諧振狀態，每一個部份都設計成一個半波長的諧振體。發生器及機械共振頻率都有一個諧振工作范圍，如一般設定為±0.5 KHz，在此范圍內焊接機基本都能正常工作.我們製作每一個焊頭時，都會對諧振頻率作調整，要求做到諧振頻率與設計頻率誤差小於0.1 KHZ，如 20KHz 焊頭，我們焊頭的頻率會控製在19.90—20.10 KHz，誤差為5‰</a>
3、 振動節點
焊頭、變幅桿均被設計為一個工作頻率的半波長諧振體，在工作狀態下，兩個端麵的振幅最大，應力最小，而相當於中間位置的節點振幅為零，應力最大。節點位置一般設計為固定位，但通常的固定位設計時厚度要大於3mm，或者是凹槽固定，所以固定位並不是一定為零振幅，這樣就會引致一些叫聲和一部分的能量損失，對於叫聲通常用橡膠圈同其它部件隔離，或采用隔聲材料進行屏蔽，能量損失在設計振幅參數時予以考慮</a>
4、 加工精度
超音波焊頭因為工作於高頻振動情況下，應盡量保持一個對稱設計，以避免聲波傳遞的不對稱性導致的不均衡應力及橫向振動（我們所用於焊接的焊頭利用的是超音波振動的縱向傳遞，對於整個諧振系統而言），不均衡振動能導致焊頭發熱及斷裂。超音波焊接應用於不同行業對加工精度要求是不同的，對於特別薄的工件如鋰離子電池極片與極耳的焊接、金箔等的包覆等對加工精度的要求非常高，我們所有的加工設備均采用數控設備（如加工中心等），這樣才能保證加工出來的精度符合要求。
5、 模具使用壽命
一隻焊頭的使用壽命關鍵決定於兩個方麵：一、材料，二、工藝
材料方麵：超音波焊接要求金屬材料有柔順性好（聲波傳遞過程中機械損耗小）好的特點，所以最常用的材料為鋁合金及鈦合金材料是保證超音波模具壽命於熔接產品效果的主要原因之一，模具完成的過程是復雜的。所以不僅是模具工程師設計務必慎重選擇材質，亦需瞭解本身產品要求該使用何種材質，避免因疏忽而影響其時效與品質。現將目前各種材料的特性略述如下：（本公司均采用世界名牌美國ALCOL公司產品，該公司的7075-T651鋁材達到美國鋁業行業協會AAA標準）
一、鋁鎂合金(7075-T651,2024-T651,6061-T651)
1、7075T651：使用於振動系統及Horn製造，該材料具有極高的機械屈服強度，硬度高，
熱傳導性強，是理想的超音波模具製造材料；
2、2024T651：一般使用與HORN製造，軔性佳，熱傳導性強，硬度適中，用於一般塑膠製品。
3、6061T651：使用於較低出力之HORN製造，軔性佳，質較軟。
二、鈦合金： 用於連續發振的機種，軔性較高，熱傳導佳，硬度高，而成本昂貴。
三、國產硬質鋁合金：國產料，用於普通鋁材加工，熱傳導低，對超音波機械損耗高，成本 低。
生產一付超音波模具，要考慮以下各項因素：
１、 產品的要求： 決定模具的使用壽命，磨損率，因而決定采用何種金屬。
２、 產品的形狀： 采用何種熔接工藝，設定模具的大小，壓力傳達區，產品在熔合時可能產生的變形，需要多大功率和何種功能。是否可以一次熔接 完成工作。
３、 產品的塑料性質：決定模具的工作震幅，那一件工作應接受超聲能量，導能線的形式，位置，大小。在不同的塑料組合時，應怎樣設計接觸位/
批發市場僅提供代購諮詢服務，商品內容為廠商自行維護，若有發現不實、不合適或不正確內容，再請告知我們，查實即會請廠商修改或立即下架，謝謝。
