一、概述

DA-8SV八位計時器，是專為長時間或短時間操作計時而設計的一款高精度計時器，0.001s到99999.999s超長時間，1ms分辨率的高精度計時器，電平方式觸發，能滿足各種場合計時要求。

二、型號及含義

DA-8SV/DC5V 計時器（電源DC5V）
DA-8SV/DC12V計時器（電源DC12V）
DA-8SV/DC24V計時器（電源DC24V）

三、主要技術數據

準確度： 1ms

    顯示位數：8位，刷新周期1ms。

控製信號：電平觸發，低電平有效
    控製回路：3路，1路作用於計時開始，2路作用於計時停止，3路作用於計時清零。

量程（顯示）：0.001s~99999.999s，計時滿自動回零，重新開始計時。

    輔助電源： DC5V，DC12V，DC24V可選。

    隔    離：電源和輸入信號非隔離，如要求隔離訂貨時指明。

    平均無故障工作時間≥50000h

工作條件：環境溫度-5~40℃，相對濕度≤90%

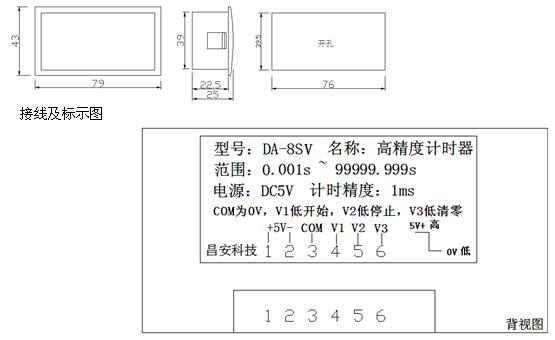

四、外形及開孔尺寸、端子接線圖

註：計時器加上DC5V電源，開始上電自檢0.0.0.0.0.0.0.0.，1.1.1.1.1.1.1.1.至9.9.9.9.9.9.9.9.，自檢完成，可以根據輸入操作計時。計時器斷電，計時時間清零（不保存）。

計時器邏輯：

1） V1狀態由高變低計時開始，V1狀態由低變高計時停止，V3由高變低清零，V3由低變高後可開始下次計時循環。

2） V1狀態由高變低計時開始，保持V1狀態，改變V2狀態（由高變低）計時停止，V3由高變低清零，V3由低變高後，且V1，V2狀態都恢復至高電平，可開始下次計時循環。
