蘇州合飛凈化設備有限公司是從事環境控製系統工程設計與施工的專業技術企業，提供凈化工程、無塵車間、超凈車間、潔凈工程、風淋室、無塵廠房、無菌廠房、醫院潔凈手術室、光電凈化廠房等高新技術企業10萬-10級空氣凈化系統工程設計、製造、安裝、調試、檢測綜合性成套服務。

行業應用

  凈化工程是一個應用行業非常廣泛的基礎性配套產業，目前在電子信息、半導體、光電子、精密製造、醫藥衛生、生物工程、航天航空、汽車噴塗等眾多行業均有應用，並根據行業的精密與無塵要求，等級差別也較大。  目前級別最高的當屬航天航空的航空倉，基本是屬於1級，屬於特殊領域，麵積相對較小。  另外對級別要求較高的是生化實驗室和高精納米材料生產車間，物聯網芯片的發展將是未來需求的一大方向。  隨著電子元器件向微小化方向發展，液晶麵板已經升級至第八代，行業需求非常巨大。

 無塵室包括以下幾個部分

 潔凈室的構成：
1、無塵室天花板系統：包括吊桿、鋼梁、天花板格子梁

2、無塵室空調系統：包括恒溫恒濕機組、初中高效過濾系統、送回風系統、水管路系統、自動控製系統、配電系統

3、無塵室隔間：包括凈化彩鋼板、窗戶、門、傳遞箱、風淋室、貨淋室

4、無塵室地板：包括高架地板或防靜電地板、EPOXY地麵等

5、無塵室照明器具：包括潔凈室日光燈、黃光燈管等

無塵車間參數

1、換氣次數：十萬級≥15次；萬級≥20次；1000≥30次

2、壓差：主車間對相鄰房間≥5Pa

3、平均風速：10級、100級0.3~0.5m/s

4、溫度：冬季＞16℃；夏季＜26℃；波動±2℃

5、濕度：45~65%（GMP粉劑車間濕度在50%為宜；電子車間濕度略高以免產生靜電）

6、噪聲：≤65dB(A)

工程案例

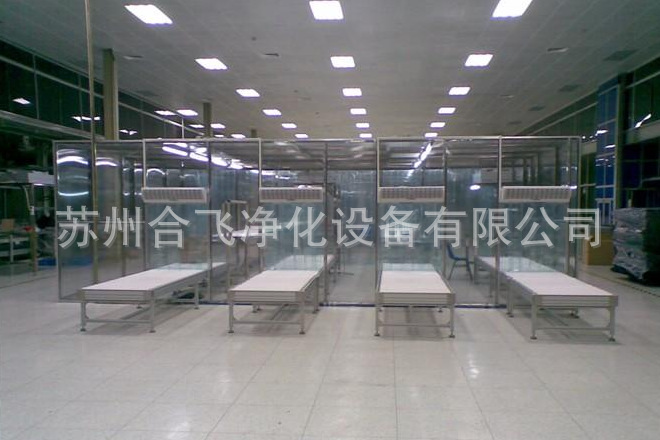

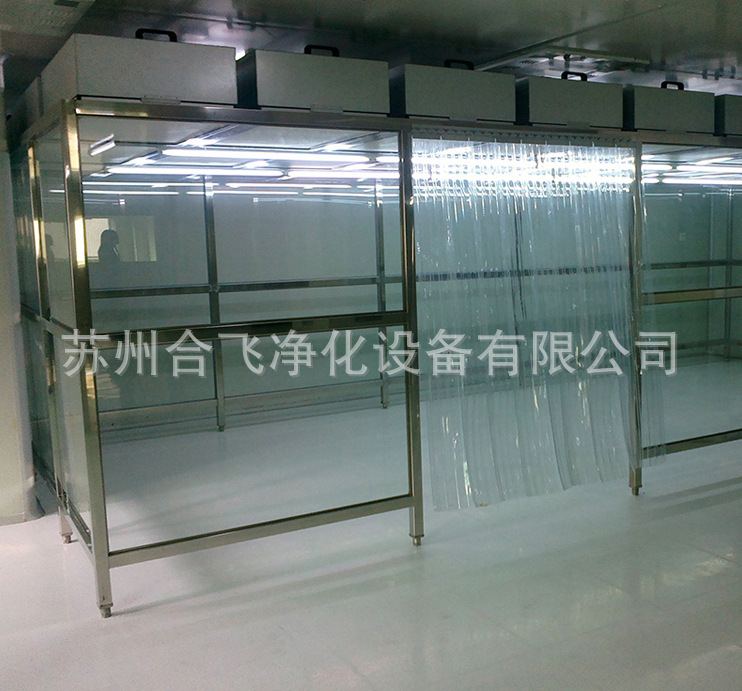

 潔凈棚工程

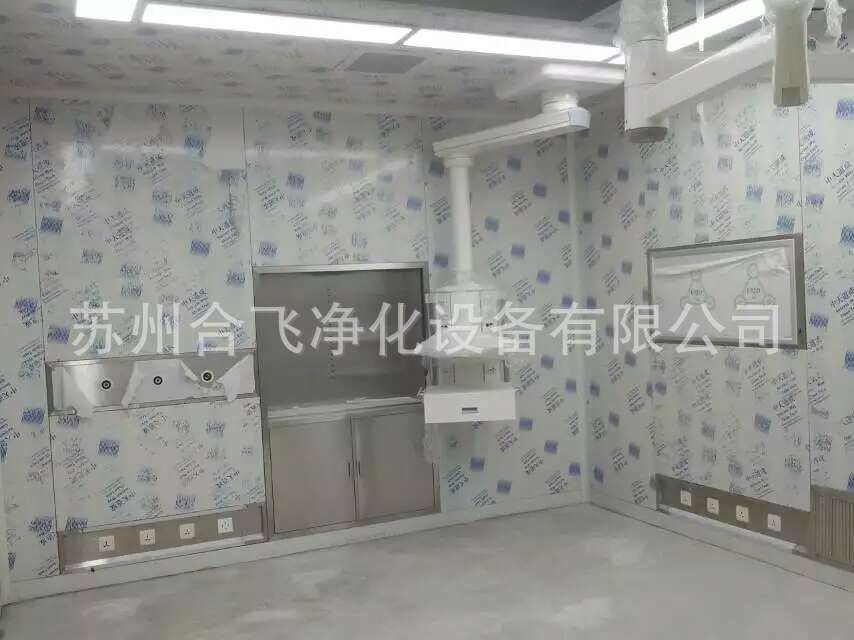

手術室工程

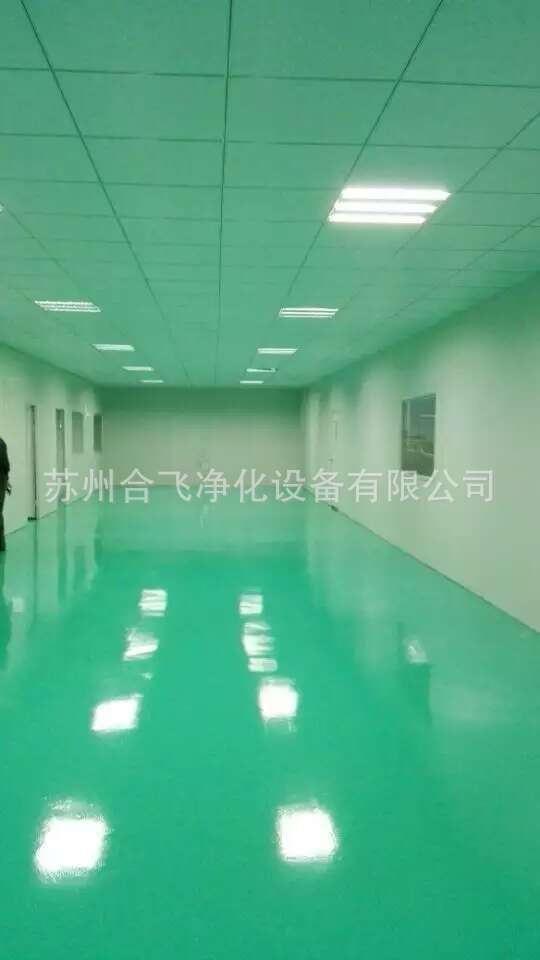

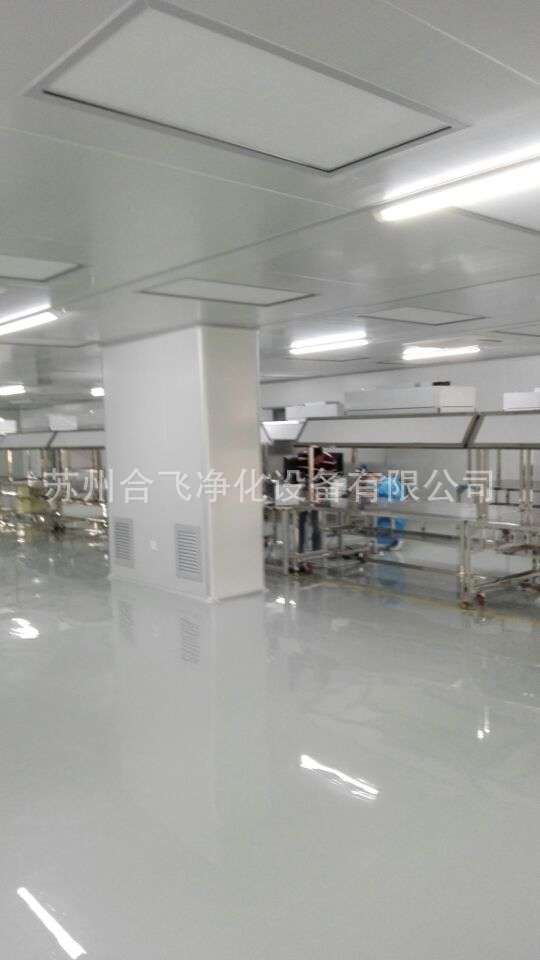

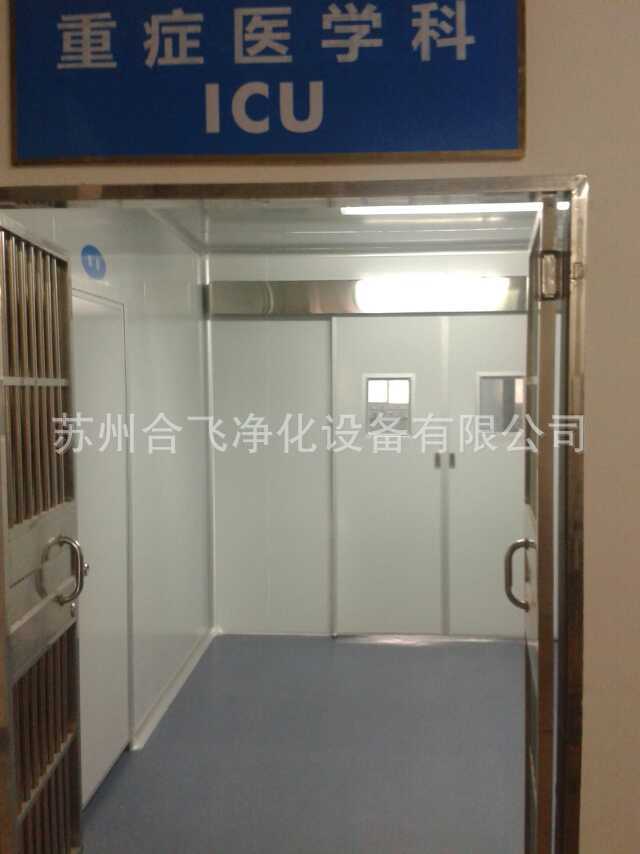

萬級無塵間工程

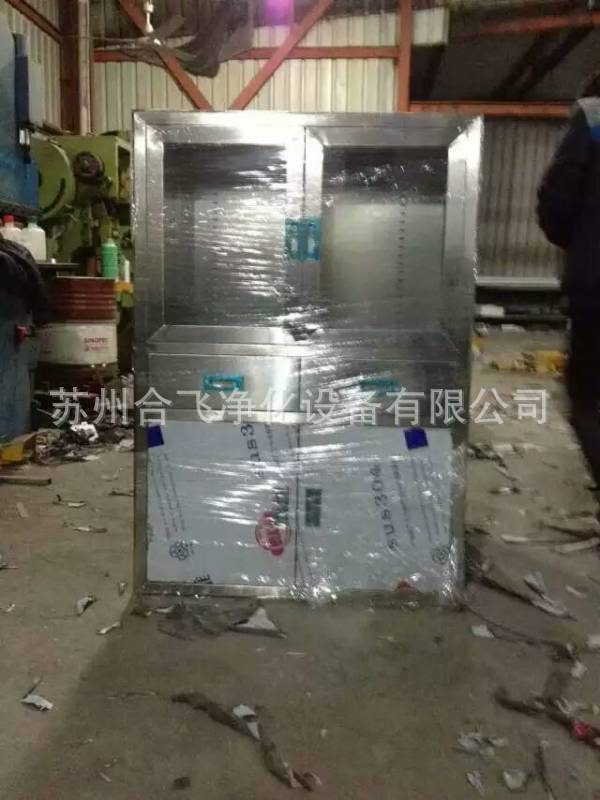

手術室不銹鋼器械櫃

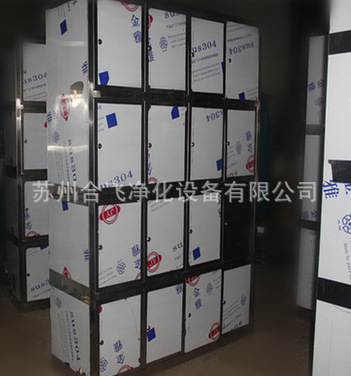

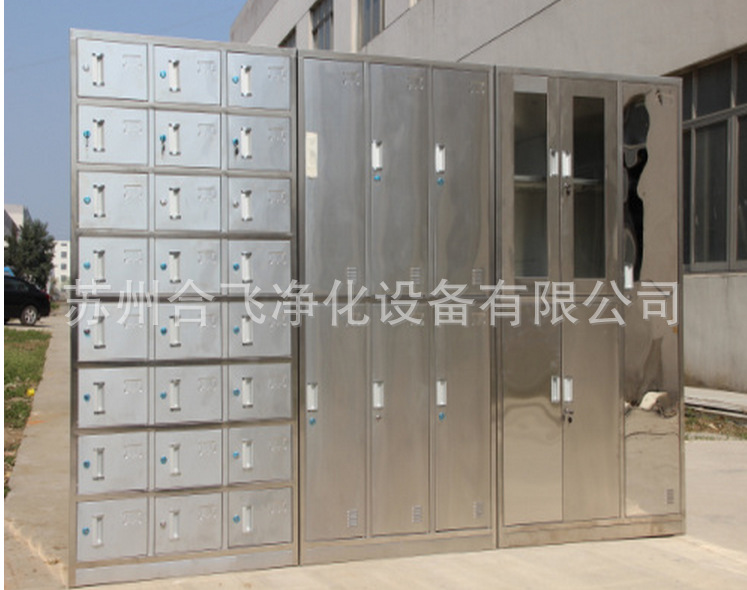

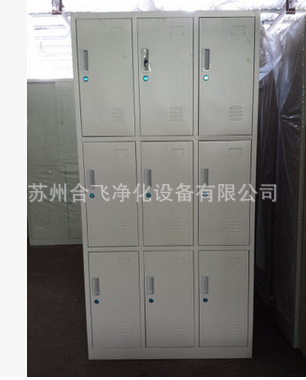

無塵間衣櫃，儲物櫃

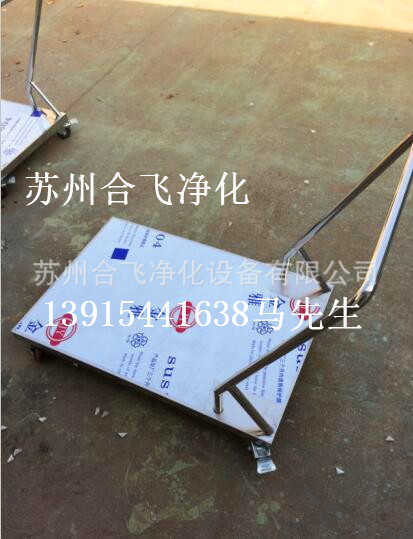

手推車

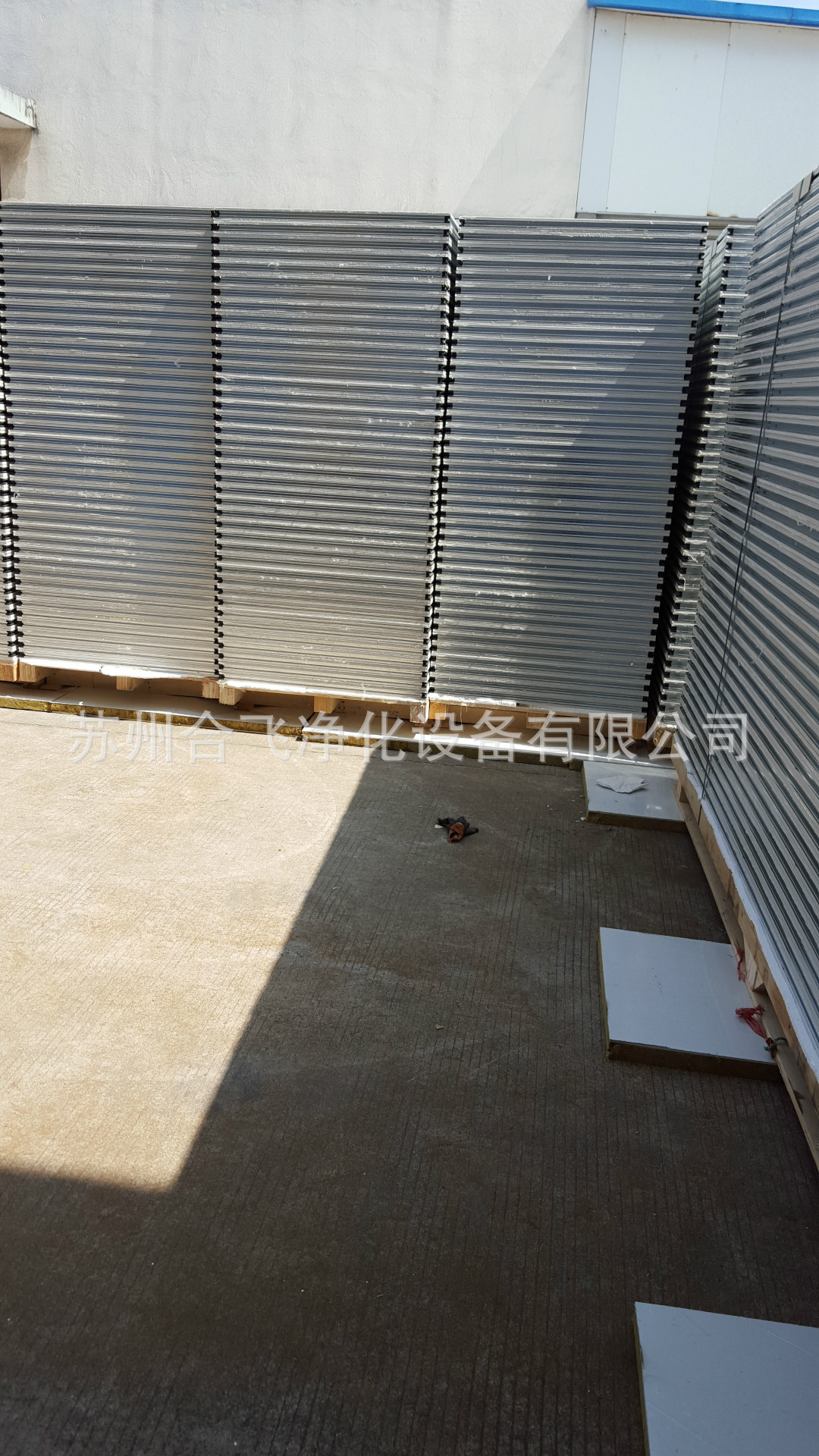

無塵間專用手工板

作用

     控製產品(如矽芯片等)所接觸之大氣的潔凈度及溫濕度，使產品能在一個良好之環境空間中生產、製造。此空間的設計施工過程即可稱為凈化工程。

分類

 亂流式(Turbulent Flow)

  空氣由空調箱經風管與潔凈室內之空氣過濾器(HEPA)進入潔凈室，並由潔凈室兩側隔間墻板或高架地板回風。氣流非直線型運動而呈不規則之亂流或渦流狀態。此型式適用於潔凈室等級1,000-100,000級。

    優點：構造簡單、系統建造成本低，潔凈室的擴充比較容易，在某些特殊用途場所，可並用無塵工作臺，提高潔凈室等級。

    缺點：亂流造成的微塵粒子於室內空間飄浮不易排出，易污染製程產品。另外若系統停止運轉再激活，欲達需求之潔凈度，往往須耗時相當長一段時間。

層流式(Laminar)

  層流式空氣氣流運動成一均勻之直線型，空氣由覆蓋率100%之過濾器進入室內，並由高架地板或兩側隔墻板回風。此型式適用於潔凈室等級需定較高的環境使用，一般其潔凈室等級為Class 1~100。其型式可分為二種：

    (1)水平層流式：水平式空氣自過濾器單方向吹出，由對邊墻壁之回風系統回風，塵埃隨風向排出室外，一般在下流側污染較嚴重。

   優點：構造簡單，運轉後短時間內即可變成穩定。

    缺點：建造費用比亂流式高，室內空間不易擴充。

    (2)垂直層流式：房間天花板完全以ULPA過濾器覆蓋，空氣由上往下吹，可得較高之潔凈度，在製程中或工作人員所產生的塵埃可快速排出室外而不會影響其它工作區域。

  優點：管理容易，運轉開始短時間內即可達穩定狀態，不易為作業狀態或作業人員所影響。

  缺點：構造費用較高，彈性運用空間困難，天花板之吊架相當占空間，維修更換過濾器較麻煩。

復合式(Mixed Type)：

  復合式為將亂流式及層流式予以復合或並用，可提供局部超潔凈之空氣。

      (1)潔凈隧道(Clean Tunnel)：以HEPA或ULPA過濾器將製程區域或工作區域100%覆蓋使潔凈度等級提高至10級以上，可節省安裝運轉費用。此型式需將作業人員之工作區與產品和機器維修予以隔離，以避免機器維修時影響工作及品質。ULSI製程大都采用此種型式。  潔凈隧道另有二項優點：A.彈性擴充容易；B.維修設備時可在維修區輕易執行。

     (2)潔凈管道(Clean Tube)：將產品流程經過的自動生產線包圍並凈化處理，將潔凈度等級提至100級以上。因產品和作業員及發塵環境相互隔離，少量之送風即可得到良好之潔凈度，可節省能源，不需人工的自動化生產線為最適宜使用。藥品、食品業界及半導體業界均適用。

     (3)並裝局部潔凈室(Clean Spot)：將潔凈室等級10,000~100,000之亂流潔凈室內之產品製程區的潔凈度等級提高為10~1000級以上，以為生產之用；潔凈工作臺、潔凈工作棚、潔凈風櫃即屬此類。

局部潔凈工程

  潔凈工作臺：等級Class 1~100級。

    潔凈工作棚：為在亂流式之潔凈室空間內以防靜電之透明塑料佈圍成一小空間，采用獨立之HEPA或ULPA及空調送風機組而成為一較高級之潔凈空間，其等級為10~1000級，高度在2.5米左右，覆蓋麵積約10m2以下，四支支柱並加裝活動輪，可為彈性運用。

空氣潔凈度等級標準及規范

   經濟和科技發達的國傢和地區都有自己的空氣潔凈標準和規范標準，都規定瞭有關的潔凈度等級，例如美國、日本、西歐、北歐、俄羅斯等。我國於1984年頒佈《潔凈廠房設計規范》（GBJ73-84），1996年該規范進行瞭較大的修改，1990年頒佈《潔凈室施工及驗收規范》（JGJ71-90）以指導施工和驗收的重要文件。目前，該規范在重新修訂中。

GBJ73-84規定的潔凈度等級

【聯系方式】

網址：www.szhefei.com

聯系人：馬經理 13962504667

電 話：0512-63414667

傳真：0512-63210176

地址：江蘇省蘇州市吳江區金傢壩金盛路310號

【公司介紹】

蘇州合飛凈化設備有限公司專業生產凈化工作臺系列、潔凈采樣車、風淋室、層流罩、傳遞窗、過濾器、空氣自凈器、FFU風機過濾機組、不銹鋼水池水槽、不銹鋼衣櫃鞋櫃、高效送風口、調節閥、組合式空調箱、彩鋼板系列、除塵器、臭氧發生器、凈化燈、鋁合金百葉系列等產品。有多年的生產實踐經驗，技術領先，工藝成熟，質量穩定，價格合理，服務周到。蘇州合飛系列凈化設備產品已被國傢有關部門認定為：質量放心、國傢標準合格產品。長年來贏得瞭各地用戶的信賴，歡迎選用。
