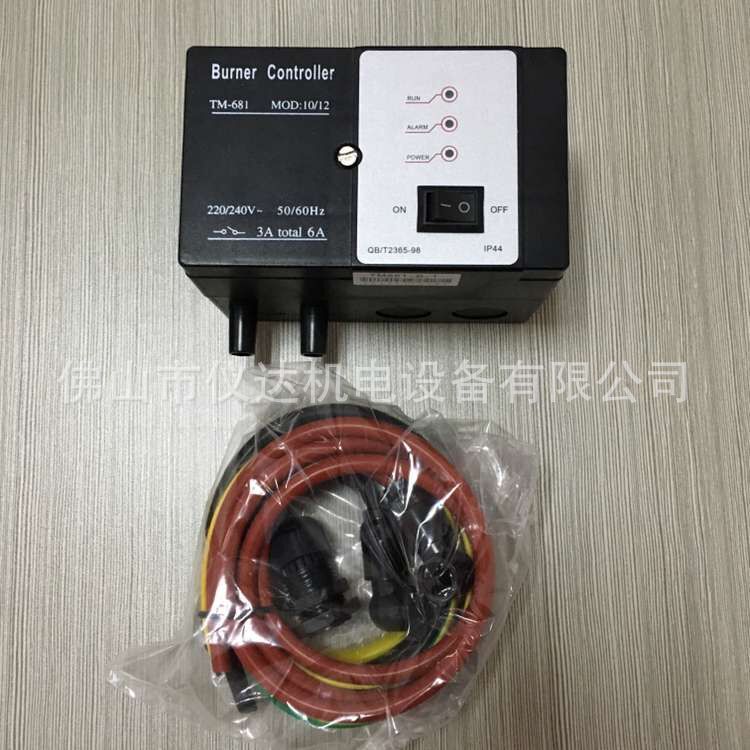

TM-681燃燒控製器安裝操作說明
概述：
TM681是應用於大型商用及工業用燃燒裝置上的燃燒安全控製。對多種氣體燃料、液體燃料的自動點火、火焰檢測、熄火保護、故障報警提示、雙段控製燃燒等多種功能。廣泛應用於冶金、陶瓷、玻璃、化工、建材、鑄造等行業的燃氣或燃油燃燒器的火焰控製，具有高效、節能、安全等特點。
TM681需連接火焰離子棒或Honeywell mini-peeper Uv紫外火焰探測器來探測火焰情況並為控製器輸出火焰信號
功能：
通電後電源指示燈亮（POWER），開關在ON/OFF狀態下無上電反應，開啟開關-ON-系統自檢點火0.6秒後開啟電磁閥，檢測到有火焰信號，停止點火，工作指示燈亮（RUN）。不著火點火時間為9秒，任意時間內熄火均可重新點火，重點火期間檢測有火焰信號則進入正常工作狀態，9秒內無火焰信號則關閉電磁閥報警指示燈亮（ALARM）。使用遠傳控製功能，通過開關
的閉合實現對控製器進行開啟，關閉控製。
主要技術參數：
檢測方式：金屬探棒、紫外線探頭 點火響應時間：＜0.5S
熄火響應時間：0.5～2S 工作電源：220V AC/50Hz
功耗：≤30W 環境濕度：10～85%RH（不得結露）
環境溫度：-20℃～60℃ 負載能力：AC220V（5A）
控製方式：繼電器輸出 重量：490g
外形尺寸：（寬）126、（高）76、（厚）75 執行標準：QB/2365-98
註意事項：
2 安裝點火電療時點間隙應在3～5mm之間，絕緣瓷管不能受潮或有裂痕絕緣不好的瓷管，檢測探棒要能夠接
觸到火焰，連接端應和引線連接牢靠，否則不能工作，探棒和接地之間的絕緣之間的絕緣電阻應≥8M歐姆。
2 確保點火地線正確接地，檢測地線和燒嘴正確連接。
2 使用紫外探頭檢測火焰時，探頭要求對準火焰。
2 檢查電源零線N和火線L是否接線正確，給閥門和信號輸出的電壓為主電壓，輸出最大電流為5A220VAC，控
製器內無輸出過載保護。
故障原因：
2 沒有電火花，點火間隙過大。漏電或接線不牢。
2 燒嘴點燃仍會報警，空氣和燃氣（油）比例不對，探測棒沒有接觸火焰或探棒結碳，檢測地
線沒有和燒嘴連接。
點火器TM681,TM681-A,TM681-B,TM681-C,TM681-C-B,TM681-D,TM681-C70,TM681B-11B111,TM681A-12C111 用於各種工業燃燒,(鋼廠,鋁廠,陶瓷廠等)氣體燃料、液體燃料的燃燒點火、火焰檢測、熄火保護雙段控製燃燒和故障報警 遠程控製等多種功能.具有高效、節能、質量穩定、打火、檢測可同一電療、也可以用 一根點火一根檢測、安裝更方便、功能集全，客戶可根據需求訂貨。（訂貨時請註明功能或完整型號、不同功能、型號也不一樣）技術參數
