爆破片工作原理

  按照結構型式來分類，爆破片主要有三種，即平板型、正拱型和反拱型。平板型爆破片的綜合性能較差，主要用於低壓和超低壓工況，尤其是大型料倉。正拱型和反拱型的應用場合較多。對於傳統的正拱型爆破片，其工作原理是利用材料的拉伸強度來控製爆破壓力，爆破片的拱出方向與壓力作用方向一致。在使用中發現，所有的正拱型爆破片都存在相同的局限：爆破時，爆破片碎片會進入泄放管道；由於爆破片的中心厚度被有意減弱，易於因疲勞而提前爆破；操作壓力不能超過爆破片最小爆破壓力的65%。由此導致瞭反拱型爆破片的出現。這種爆破片利用材料的抗壓強度來控製其爆破壓力，較之傳統的正拱型爆破片，其具有抗疲勞性能優良、爆破時不產生碎片且操作壓力可達其最小爆破壓力90%以上的優點。細分之下，反拱型爆破片包括反拱刻槽型、反拱腭齒型以及反拱刀架型等。

爆破片的基本概念定義：

爆破片安全裝置（爆破片+夾持器）：由爆破片和夾持器等零部件組成的非重閉是壓力泄放裝置。

爆破片：是一種因超壓而迅速動作的壓力敏感元件。（說白瞭就是防止壓力過大而產生爆炸的一個保護設備的保護裝置，用來泄壓。）

 夾持器：夾持器的作用是提供一個與容器安全泄放量相當的介質泄放管口，爆炸爆破片周邊夾持牢固，密封性嚴密，與爆破片元件匹配，使在標定的爆破片壓力內泄壓，一般有上夾和下夾，可配密封墊片（含2片）。

 加強環：在組合爆破片中，與爆破片邊緣緊密貼合，起到增強其邊緣剛度作用的環形圈。

 背壓差:在正常操作工科下，當爆破片安全裝置泄放側的壓力高於人口側，包括人口側為負壓（即真空，負壓就是壓力）狀態時，致使爆破片的兩側形成於泄壓方向相反的壓力差，這種壓力差稱為背壓差。

 背壓托架：組合式爆破片中，用來防止爆破片由於出現背壓差而發生意外破壞的支撐架

爆破片的特點

（1）適用於漿狀、有黏性、腐蝕性工藝介質，這種情況下安全閥不起作用

（2）慣性小，可對急劇升高的壓力迅速作出反應

（3）在發生火災或其他意外時，在主泄壓裝置打開後，可用爆破片作為附加泄壓裝置

（4）嚴密無泄漏，適用於盛裝昂貴或有毒介質的壓力容器

（5）規格型號多，可用各種材料製造，適應性強

（6）便於維護、更換

爆破片的分類：

平板型爆破片：平板型爆破片由塑性金屬或石墨製成，前者因壁薄受載後呈凸形引起拉伸破壞，後者則引趕剪切或彎曲破壞。用於壓力不高及壓力較穩定的場合，目前己較少使用。

普通正拱型爆破片：普通正拱型爆破片由單層塑性金屬材料製成，凹麵側向著介質，容器超載後爆破片拉伸破壞。適用於靜載中壓或高壓容器。

開縫正拱型爆破片：開縫正拱型爆破片由兩片曲率相同的普通正拱型爆破片組合而成，凹麵倒向著介質。與介質接觸的一片由耐介質腐蝕的金屬或非金屬材料製成，不開縫槽，另一片由金屬材料製成，拱型部分開設若乾條穿透的槽隙，槽隙沿徑向分佈，兩端為小孔，通過變動槽孔的疏密可調節爆破片的爆破壓力。這種爆破片適用於中高壓靜載荷，介質有腐蝕性的容器。

反拱型爆破片：反拱型爆破片由單層塑性金屬材料製成，凸麵側向著介質，受載後引起失穩破壞。失穩翻轉後被裝設在原凹麵的刀具切破或整片脫落彈出。由於其失穩爆破壓力對疲勞不敏感，適用於承受脈動載荷的壓力容器。

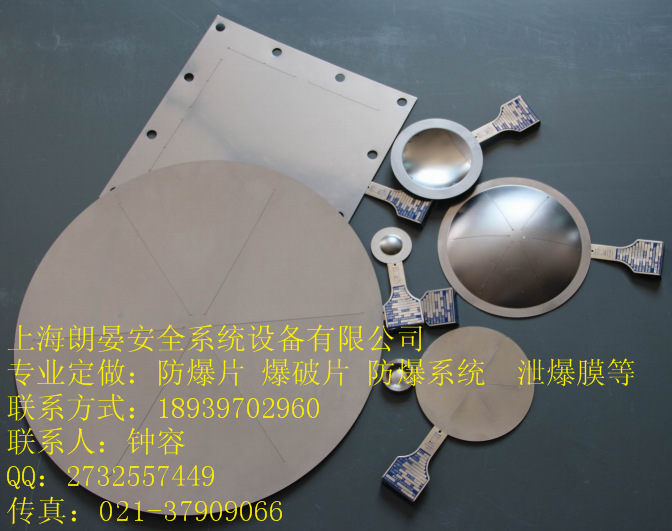

公司經營正拱普通組合型爆破片（LPZ）、正拱普通型爆破片（LP）、正拱普通帶托架型爆破片（LPT）、正拱開縫型爆破片（LF）、正拱開縫帶托架型爆破片（LFT）、圓形平板開縫型爆破片（PF）、圓形平板開縫帶托架型爆破片（PFT）、方形平板開縫型爆破片（PFF）、方形平板開縫帶托架型爆破片（PFFT）、反拱鱷齒型爆破片(YE)

爆破片的適用場所

 （1）工作介質為不潔凈氣體的壓力容器

 （2）由於物料的化學反應可能使壓力迅速上升的壓力容器

 （3）工作介質為劇毒氣體的壓力容器

 （4）介質為強腐蝕介質的壓力容器
