機械回轉反吹佈袋除塵器3

機械回轉反吹佈袋除塵器1

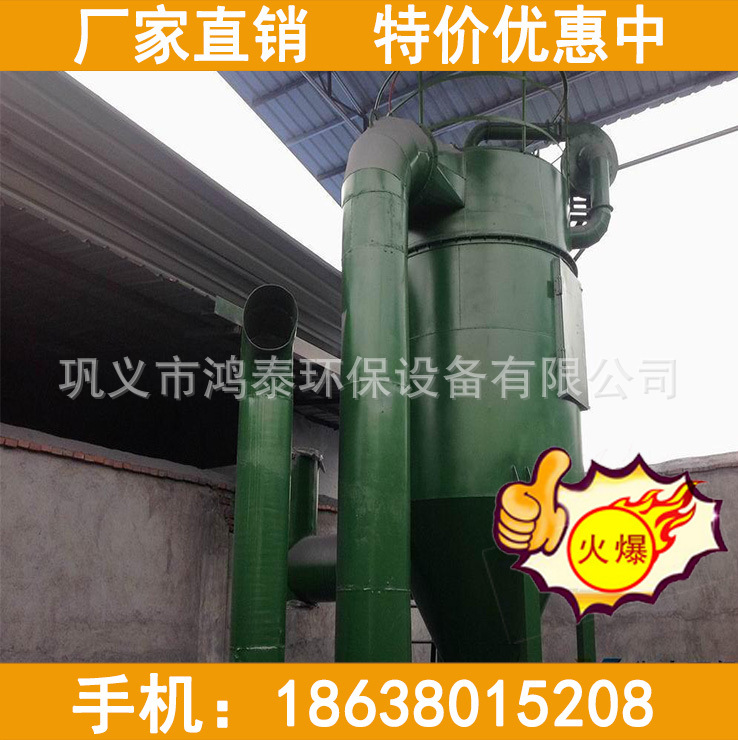

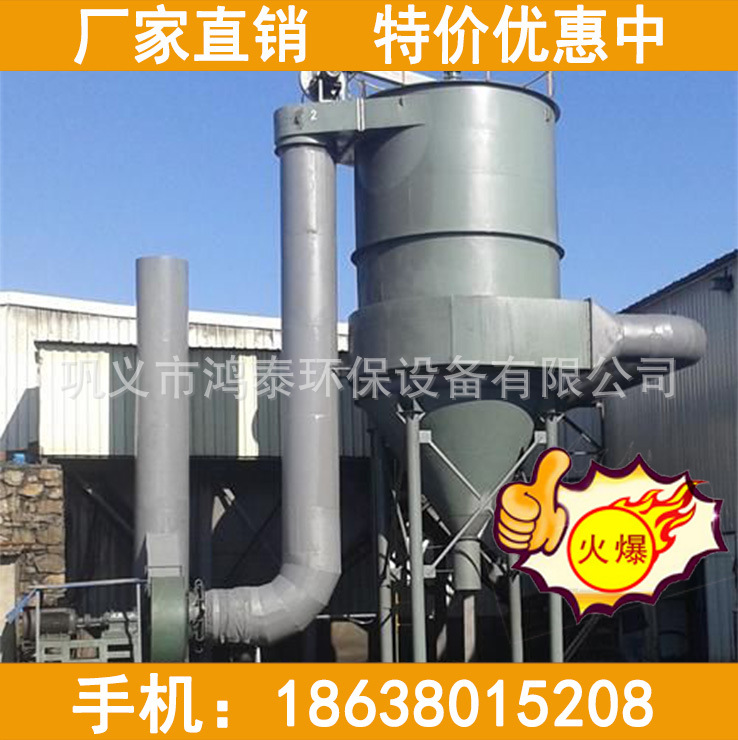

機械回轉反吹扁袋除塵器、礦山破碎機除塵器是一種新穎佈袋除塵器，它是一種利用反吹風機產生的高頻脈沖氣流，在除塵器連續運轉的情況下，通過回轉旋臂，挨個吹入濾袋，使袋壁按1000～1500赫芝的頻率進行微振，達到清除濾袋表麵的積灰。

砂石料生產線除塵器，鴻泰環保設備有限公司是集科研開發生產加工，經營銷售，售後服務為一體的高新技術企業，是國內具有規模的佈袋除塵器及配件專業性生產廠傢。

以諸如選礦廠等物料破碎過程中的防除塵系統設計、施工和技術咨詢專長的企業。本公司為選礦破碎系統設計的專用佈袋除塵器，是社會公認的最新一代、高效的佈袋除塵設備。公司主要技術人員曾在各設計院工作多年，長期從事工業通風除塵技術咨詢、工程設計、設備研發，具有紮實的理論基礎和豐富的實踐經驗，對防除塵系統有深刻的瞭解和獨特的見解，成功地解決瞭很多現場的除塵問題。

機械回轉反吹扁佈袋除塵器是七十年代出現的一種新穎佈袋除塵器，它是一種利用反吹風機產生的高頻脈沖氣流，在除塵器連續運轉的情況下，通過回轉旋臂，挨個吹入濾袋，使袋壁按1000～1500赫芝的頻率進行微振，達到清除濾袋表麵的積灰。

機械回轉反吹扁袋除塵器采用園形體結構受力均勻，抗爆性能好，結構緊湊，采用高壓風機反吹清灰，不受氣源條件限製，利用阻力自動控製反吹清灰節約能源延長佈袋使用，嚴寒地區室內安裝其它地區都能在室外安裝，可廣泛用於各礦山選礦廠的除塵。

規格型號		過濾麵積m2	處理風量		袋長m	圈數	袋數（條）	效率%	阻力mmH20	外形尺寸mm	重量
規格型號		過濾麵積m2	V米/分	米3/米	袋長m	圈數	袋數（條）	效率%	阻力mmH20	外形尺寸mm	kg
	A	38	1.0-1.5	2400-4600	2.0	1	24	＞99	＜120	Φ1690×4370	1916
	B	38	2.0-2.5	4800-6000	2.0	1	24			Φ1690×4370	1916
ZC-24/3	A	57	1.0-1.5	3600-5400	3.0	1	24			Φ1690×5370	2086
ZC-24/3	B	57	2.0-2.5	7200-9000	3.0	1	24			Φ1690×5370	2086
ZC-24/4	A	79	1.0-1.5	4800-7200	4.0	1	24			Φ1690×6370	2263
ZC-24/4	B	79	2.0-2.5	9600-12000	4.0	1	24			Φ1690×6370	2263
ZC-72/2	A	114	1.0-1.5	6600-12000	2.0	2	72			Φ2530×5030	4150
ZC-72/2	B	114	2.0-2.5	10200-16500	2.0	2	72			Φ2530×5030	4150
ZC-72/3	A	170	1.0-1.5	10400-15300	3.0	2	72			Φ2530×6030	4868
ZC-72/3	B	170	2.0-2.5	20400-25500	3.0	2	72			Φ2530×6030	4868
ZC-72/4	A	228	1.0-1.5	18800-20700	4.0	2	72			Φ2530×7030	5587
ZC-72/4	B	228	2.0-2.5	18800-20700	4.0	2	72			Φ2530×7030	5587
ZC-114/3	A	340	1.0-1.5	27800-34500	3.0	3	144			Φ3530×7145	8900
ZC-114/3	B	340	2.0-2.5	20400-40600	3.0	3	144			Φ3530×7145	8900
ZC-114/4	A	450	1.0-1.5	10800-51000	4.0	3	144			Φ3530×8145	11768
ZC-114/4	B	450	2.0-2.5	27000-54500	4.0	3	144			Φ3530×8145	11768
ZC-114/5	A	569	1.0-1.5	54000-67500	5.0	3	144			Φ3530×9145	14280
ZC-114/5	B	569	2.0-2.5	34200-68300	5.0	3	144			Φ3530×9145	14280
ZC-240/4	A	760	1.0-1.5	68490-85500	4.0	4	240			Φ4380×9060	16100
ZC-240/4	B	760	2.0-2.5	90960-113700	4.0	4	240			Φ4380×9060	16100
ZC-240/5	A	950	1.0-1.5	57000-85500	5.0	4	240			Φ4380×10370	18270
ZC-240/5	B	950	2.0-2.5	114000-145000	5.0	4	240			Φ4380×10370	18270
ZC-240/6	A	1140	1.0-1.5	68280-124200	6.0	4	240			Φ4380×11870	20039
ZC-240/6	B	1140	2.0-2.5	136560-170700	6.0	4	240			Φ4380×11870	20039

機械回轉反吹扁佈袋除塵器主要特點：

1.殼體按旋風除塵器蝸殼型進口設計，能起局部旋風作用，減輕濾袋負荷。圓筒拱頂的體形，受力均勻、抗爆性能好。

序號	名稱	序號	名稱
１	除塵器蓋	12	反吹風管
2	觀察孔	13	濾袋
3	清潔室	14	花板
4	進氣口	15	濾袋框架
5	過濾室筒體	16	濾袋導口
6	入孔門	17	噴口
7	支座	18	出氣口
8	灰鬥	19	分圈反吹機構
9	星形卸灰閥	20	旋臂
10	反吹風機	21	換袋入孔
11	循環風管	22	旋臂減速機構

2.采用瞭設備配套的高壓風機反吹清灰，不受使用場合氣源條件的限製，易損件少，維護簡便、運行可靠、克服瞭壓縮空氣脈沖清灰的弊病、反吹風作用距離大、可采用長濾袋、充分利用空間、占地麵積小。

3.采用梯型扁袋在圓筒體內佈置，結構簡單緊湊，過濾麵積指標高。在反吹風作用下，梯形扁袋振幅大，隻需一次振擊，即可抖落積塵、有利於提高濾袋壽命。

4.用佈袋除塵器的阻力作為信號，可自動控製回轉反吹清灰，視入口濃度高低，自動調整清灰周期。

5.本設備上蓋分為多塊，可隨意打開，換袋、維護非常方便。

6.本設備經幾次設計後，入口濃度不必限製在15克/m3。即使150克/m3也不必增加旋風除塵器。本設備具有旋風除塵器的功能，但是不存在旋風除塵器的阻力。雖然本設備增加成本費用，售價不會提高。

7.除嚴寒地區外，本除塵器可室外露天設置，不用建造除塵器間。

機械回轉反吹扁佈袋除塵器性能及選用說明：

1.回轉反吹扁袋除塵器所需過濾麵積按下列公式計算:

F=L/60V(平方米)

公式中：L 通過除塵器的過濾風量(立方米/小時)

V 過濾風速(米/分)

2.過濾風速的選定:

對於過濾溫度高(80<>

對於過濾常溫(t≤80℃)，濃度低，顆粒粗的含塵氣體，建議按高檔負荷運行，采用過濾風速V=2.0—2.5米/分，選用B型規格。

3.工作阻力:

常溫工況空載運行阻力為30—40毫米水柱，負載運行阻力控製范圍應與所選用的過濾風速相適應。

對低檔運行工況，選用工作阻力80—130毫米水柱。

對高檔運行工況，選用工作阻力110—160毫米水柱。

4.ZC機械回轉反吹扁佈袋除塵器,機械回轉反吹佈袋除塵器過濾效率:

生產性實測數據

粉塵類型	假比重公斤/立方米	入口濃度克/米3	平均效率%	排放濃度毫克/米3
電爐超細粉塵	550—650	1.1—5.0	99.2—99.75	2.7—38.9
煤粉加熱爐粉塵		3.9	99.5	19.5

對煤粉塵及電爐高溫(冷卻到120℃)超細金屬氧化物粉塵，排放濃度遠低於國傢排放標準，因此本除塵器完全能勝任超細粉塵的凈化要求。

5.入口溫度：

濾袋材料采用“208”工業滌綸絨佈。根據其熱力性能(耐溫150℃)設計選用時，建議對穩定高溫煙氣入口溫度不超過120℃、對不穩定偶爾出現(時間一般不超過5分鐘)的高溫煙氣；在濾袋沾灰條件下、入口溫度允許放寬至150℃。

6.濾袋壽命：

正常使用壽命不小於1年。

7.防爆措施：

當使用在易爆氣體場合，在除塵器中箱體及頂蓋應設翻板式防爆門，頂蓋與清潔室間必須增設斜銷式緊固件，選用時應予以說明。

ZC機械回轉反吹扁佈袋除塵器,機械回轉反吹佈袋除塵器配套件選用說明：

１反吹風機：

反吹風機參數與反吹風管路接法有關。

ZC機械回轉反吹扁佈袋除塵器,機械回轉反吹佈袋除塵器若采用大氣風反吹，即反吹風機吸入口與大氣相通。此時清潔室負壓亦為反吹風作用壓頭，但反吹風量成為系統的一種漏風因素，減少有效吸塵風量，且在高溫工況下易產生結露現象。

若采用循環風反吹，即反吹風機吸入口與清潔室相通，此時反吹風系統自成回路，清除瞭漏風因素和結露危險，但不能利用清潔室負壓，所選用風機風壓即為反吹風實際需用壓頭。

從運行可靠性出發，推薦循環反吹風方式，據此選定反吹風機如附表1所列。在反吹風機入口管路上安裝按暖通國際T305圖製作的密閉式斜插板閥，若采用大氣反吹風方式，則所選反吹風機稍有富裕，此時應在其入口安裝DDZ —Ⅰ型電動調節閥門，與反吹風機聯鎖，克服漏風因素。

反吹風機實際運行參數與過濾工況參數密切相關，在運行調試時，應調節反吹風管路閥門，使反吹風動力能夠吹落濾袋上的積塵，又不至於太強，以免影響濾袋壽命。

2 旋臂傳動機構：

旋臂回轉速度應嚴格按表中參數選定。推薦選用XLED型或BLED型行星擺線針輪減速器。亦可根據當地產品供應情況，在滿足要求的輸出軸轉速和扭矩的前提下，配用其它減速裝置。

3 卸灰裝置：

灰鬥下口采用星形閥，對佈置一、二圈濾袋的除塵器配用Φ300YJD—B型卸料裝置。對佈置三、四圈濾袋的除塵器配用Φ400YJD—B型卸料裝置。

4 反吹風自控方案：

采用定阻力控製方式，以除塵器阻力作為訊號控製反吹風機構自動啟閉工作。取壓管設在除塵器進氣口及出氣口上。

取壓裝置 ——差壓變速器——電控裝置—— 旋臂轉動機構 XLED(BLED)型減速器

自控裝置為“ZC—DKB”型電控屏，詳見專門說明書。

對於間斷工作的使用場合也可采用U型壓力計0—300毫米指示，手動控製反吹風工作或采用定時控製方式。

ZC機械回轉反吹扁佈袋除塵器,機械回轉反吹佈袋除塵器設備安裝、試車：

1. 灰鬥過濾室筒體，清潔室等各法蘭之間應嵌入密封填料才能擰緊螺栓，防止漏氣。

2. 各入孔門、防爆門、觀察孔等處，均應有橡膠條，以保證其密封性。

3. 花板與托架，托架與擱圈之間應嵌入密封填料，然後緊固及調整螺栓，使花板平麵與轉臂反吹風口平行且保證62mm距離。

4. 花板的梯形孔應與下托架上的相應定位圈垂直，防止放入濾袋框架後上口歪斜漏氣。

5. 反吹風旋臂傳動機構安裝時要註意上下垂直，旋臂回轉平麵與框架導口上平麵平行且保持2—4mm距離。轉動要靈活，風口翻轉裝置與撞頭位置恰當，翻動正確靈活。

6. 濾袋框架外麵套上濾袋(絨毛朝裡)，袋口與導口用壓條栓緊，防止漏氣，然後小心插入花板中(註意不使濾袋劃破或劃傷)，尾端錐肖插入下托架相應的定位圈中，上部導口框下麵放上橡膠圈後用壓板斜肖壓緊。

7. 頂蓋合上後，應先試其旋轉是否靈活，頂蓋與清潔室外圈結合處應用橡膠密封，保證頂蓋下合時的密封性。

8. 安裝完畢後，各傳動部分均應加註潤滑油，然後試轉一下檢查減速器是否反轉，如反轉，應立即重新接線，以免損壞機件，確實無誤再正式啟動。

ZC機械回轉反吹扁佈袋除塵器,機械回轉反吹佈袋除塵器維護檢修：

1. 各傳動部件均應定期註油。

2. 應定期檢查反吹風旋臂是否正常旋轉。

3. 灰鬥的積灰應定期清理，不得過多。

4. 反吹風自控系統應定期檢查，防止故障。

5. 定期停車檢查各濾袋，發現濾袋有破損應及時調換濾袋。

6. 在室外工作的除塵器，應定期進行拷鏟油漆、防止銹蝕。

7. 應經常註意排風管中有否粉塵排出，如發現有冒灰現象，應及時清查原因，進行排除。

8. 在檢查除塵器上部清潔室時，應關機，切斷電源、註意安全、並同時有二人操作，防止啟動風機，入孔門被吸閉或旋臂轉動，造成傷亡事故。

ZC機械回轉反吹扁佈袋除塵器,機械回轉反吹佈袋除塵器訂貨須知：

1. 訂貨時按本說明書,根據需要列出型號及全名。

2. 是否配套訂購下列附件：電控屏、反吹風機、旋臂減速裝置、卸料裝置。

3. 反吹風的型式需說明（采用大氣風反吹或是循環風反吹）如不提要求，本廠隻按大氣風反吹發貨。

4. 如用於非爆炸性氣體時，請註明不帶防爆門。

5. 如應用在含有腐蝕性氣體場合時，分圈反吹風機構不宜采用，如應用於常溫場合而不采用分圈反吹風機構時，請在訂貨時說明，另行選用反吹風機。

6. 應盡量註明反吹風入口與除塵器支座的平麵位置。

7. 如需訂購備品備件，本廠可滿足供應。

8. 訂購本廠各種規格除塵器，本廠可負責安裝、試車、但協議另訂。

9. 本廠系列產品除塵設備及使用說明書如有改變恕不另行通知。

電話：0371-64409002

手機：18638015208

地址：河南省鞏義市站街鎮老城

1、對售出產品實行三包，在三包期內，如出現由產品製造質量引起的問題工廠包修、包換、包退;對由於其它原因造成的問題，工廠積極協助用戶解決問題，以保證產品及時投運，把事故損失降低到最低程序。

2、重大設備的安裝、調試，現場技術服務由副總工程師為首的技術專傢自帶隊上門服務，以解決用戶的各種問題。重點工程派駐工地代表。

3、建立產品質量檔案，定期實行質量跟蹤，發現問題及時解決。

4、積極配合用戶搞好產品的現場運行和維護管理工作，可隨時向用戶以成本價提供本廠產品的備件及附件。

5、堅持質量第一、用戶至上的原則，隨時聽從用戶的召喚，當需要現場服務時，我廠保證在接到用戶通知的24小時內給予答復，在72小時內達到現場，緊急情況下以最快的交通工具在32小時內趕到。

6、設備達到現場，我廠及時派人員與用戶一起進行開箱清點，雙方進行交接。在產品安裝階段，我廠派技術專傢實施現場技術指導;在產品調試運行階段，我公司亦派技術人員赴現場配合工作，實施對產品現場技術指導;在產品調試運行階段，我廠亦派技術人員赴現場配合工作，實施對產品現場試驗、調試，保證產品投產。
