 | 名稱： 超大型電療式加濕器 規格： SDJ-60 加濕量： 60kg/h 適用麵積： 產品特點： 蒸汽加濕器安裝緊湊，節約占地麵積，供給的蒸汽品質好，設備效率高，價格具有競爭力 排水方式： 蒸汽 機器外形： 流線型外觀設計，專註功能與經濟的最佳組合，友好的用戶界麵 |

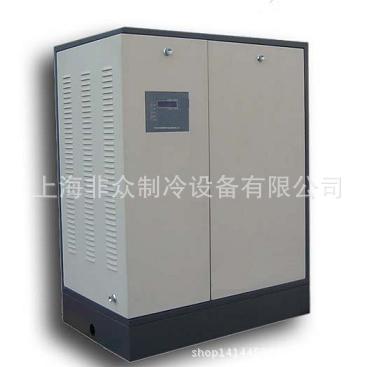

加大型電療蒸汽加濕器 SDJ-60
性能特點：
屬於等溫加濕方式
加濕效率高，可達到100%
潔凈加濕，不會產生白粉現象
加濕量單臺最大可達到60kg/h
控製器采用LCD液晶顯示系統，人機界麵高。
可塑性強，可根據用戶的特殊要求進行設計，配套及改造
具有高水位、高電流、低電流、進水故障、結垢能力自我診斷功能
一、產品簡介及工作原理
自來水中一般都有一定的電導率，把電療片直接插入自來水中，並與交流電源連接在一起，由於水導電，電流會從電療之間的水中通過，傳送給水的電能全部轉化為熱能，使水加熱產生蒸汽。
SDJ型電療加濕器采用性能更加穩定的網狀電療片，電流大小與供電電壓、電療浸入水中的麵積、電導率有關，加濕器蒸汽產生量受功率或電流強弱的影響，電流的控製可以用改變電療浸入水中麵積的方法來調節。水的電導率維持在一定的范圍內，可以實現良好的系統連續控製。
電療加濕器產生的蒸汽壓力較低，蒸汽不含礦物質，沒有細菌及白粉。

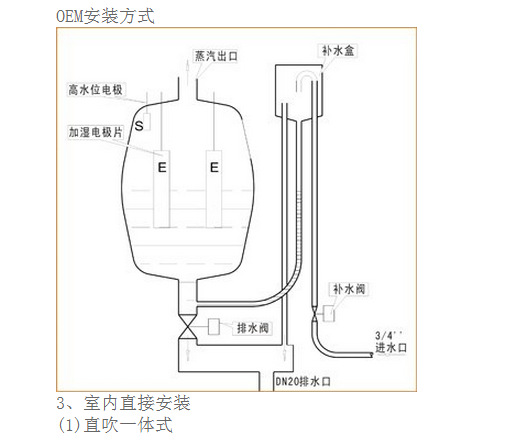

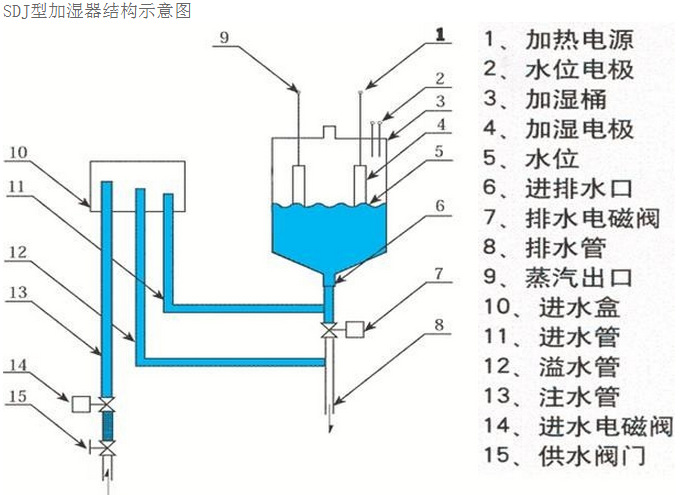

二、SDJ型加濕器結構示意圖

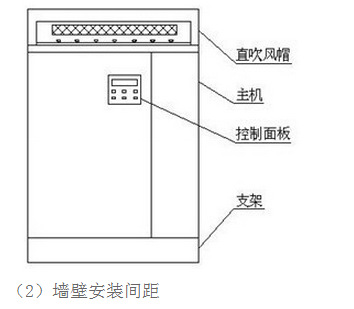

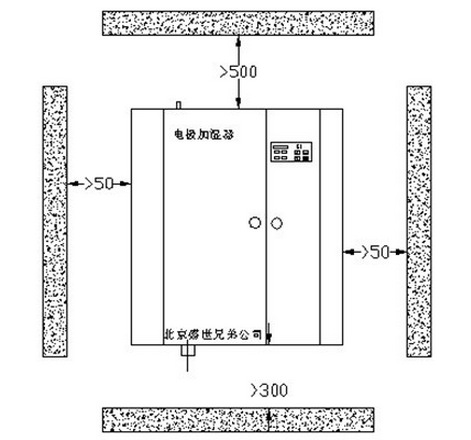

三、安裝示意圖
空調掛裝方式
四、適用范圍
SDJ型電療加濕器適用於空調配套，電子廠、製藥廠、醫院潔凈加濕。
五、特點
●蒸汽加濕器安裝緊湊，節約占地麵積，供給的蒸汽品質好，設備效率高，價格具有競爭力。
●流線型外觀設計，專註功能與經濟的最佳組合，友好的用戶界麵。
●一次性及可清洗加濕桶可以自由選擇，使用更換方便。
●開關量控製與模擬量控製可選，（接受0-10信號），蒸汽輸出量在4-60kg/h，可選。
六、加濕器編號解讀
SDJ—01/02—A/B
01:適合用於組合空調箱、新風機組、風道；02適用於室內直接加濕
A：開關量調節B：連續調節
七、SDJ型電療式加濕器技術參數及選型表
表一
型號 | 加濕量 | 功 率 | 電 源 | 加濕桶數量 |
SDJ-4 | 4 Kg/h | 3 . 0Kw | ~220V 50Hz | 1個 |
SDJ-7 | 7 Kg/h | 5.25 Kw | ~380V 50Hz | 1個 |
SDJ-10 | 10 Kg/h | 7.5 Kw | ~380V 50Hz | 1個 |
SDJ-13 | 13 Kg/h | 9.75 Kw | ~380V 50Hz | 1個 |
SDJ-15 | 15 Kg/h | 11.25 Kw | ~380V 50Hz | 1個 |
SDJ-20 | 20 Kg/h | 15 Kw | ~380V 50Hz | 1個 |
SDJ-23 | 23 Kg/h | 17.25 Kw | ~380V 50Hz | 1個 |
SDJ-30 | 30 Kg/h | 22.5 Kw | ~380V 50Hz | 1個 |
SDJ-36 | 36 Kg/h | 27 Kw | ~380V 50Hz | 2個 |
SDJ-40 | 40 Kg/h | 31.5 Kw | ~380V 50Hz | 2個 |
SDJ-45 | 45 Kg/h | 34.2 Kw | ~380V 50Hz | 2個 |
SDJ-60 | 60 Kg/h | 45 Kw | ~380V 50Hz | 2個 |
SDJ-80 | 80 Kg/h | 60 Kw | ~380V 50Hz | 3個 |
SDJ-90 | 90 Kg/h | 67.5Kw | ~380V 50Hz | 3個 |
不銹鋼噴管選型表（表二）
型號 | 噴管直徑（mm） | 噴管所需數量 | 噴管長度（mm） |
SDJ4~SDJ15 | Φ22 | 1個 | 290 |
SDJ20~SDJ30 | Φ22 | 1個 | 590 |
SDJ36~SDJ60 | Φ34 | 2個 | 590 |
SDJ80~SDJ90 | Φ34 | 2個 | 800 |
註：排水口口徑為Φ20
八、SDJ型電療加濕器的安裝
在選擇安裝蒸汽加濕器的位置時，一定要註意以下幾點：
●環境溫度5-40℃
●相對濕度低於80%RH
●蒸汽分配管與蒸汽加濕器相連時，應盡可能使用最短長度的蒸汽出口軟管和凝結回水軟管。
●軟管應避免有下垂和結頭情況產生，還應有5-10%的坡度
●加濕器必須垂直安裝，以便能運行良好。
九、蒸汽桶的清洗與維護
當電療加濕器的加濕量達不到預定加濕量時，如果其它部件都工作正常，則說明蒸汽筒該清洗瞭。下麵是清洗步驟及註意事項：
●去掉外殼，去掉連接件，將蒸汽筒上半部分拿下來。
●排除蒸汽筒中所有水垢和淤泥。
●敲打加熱電療，去除電療上的水垢，允許留一小部分。
●檢查蒸汽筒上部水位探測器，沖洗去除附在上麵的雜質。
●沖洗蒸汽筒中的過濾器。
註意：
★清洗時不能使用酸性或化學洗滌物。
★如果因為水的導電率不足而引起加濕量不夠時，可在桶中加少許食鹽。
