- 產品特點
1、散熱翅片采用高純度鋁箔，分波浪紋和曲折紋型兩種，經進口高精度設備二次翻邊沖製，接觸麵大，增強翅片強度及空氣擾流效果。
2、銅管采用高純度無縫紫銅管，壽命長，不易破裂腐蝕。
3、翅片與銅管經機械漲管或超高壓液壓漲管，確保接觸緊密，發揮***佳換熱效果。
4、盤管內回路依據設計流速需要，采用單、雙回流系統，水阻小，熱交換性能好。
5、冷媒盤管經高溫加熱真空乾燥作業，確保腔內無雜質水份存在。
6、盤管外框端板采用優質鋼板製作而成，強度高，耐腐蝕，裝配組合容易。
一：說明：

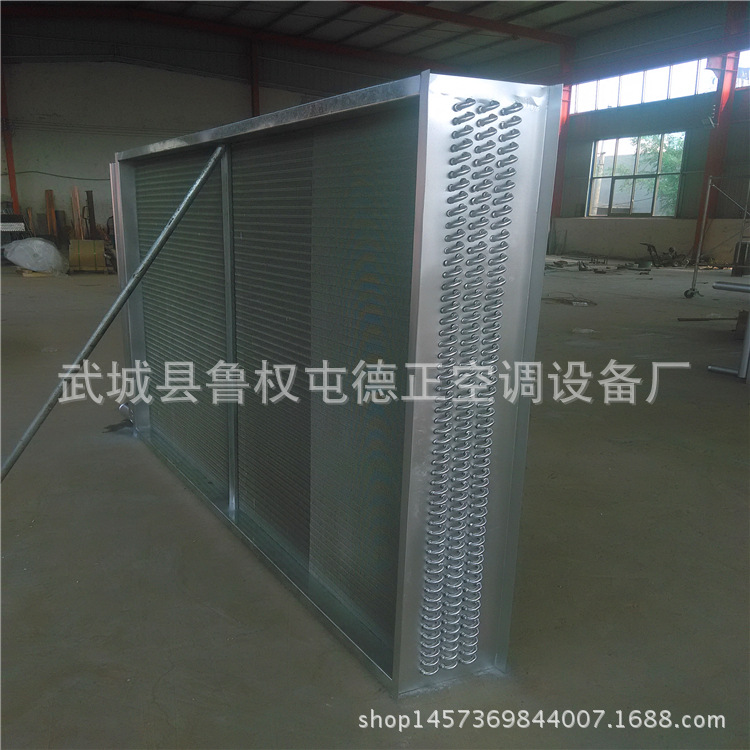

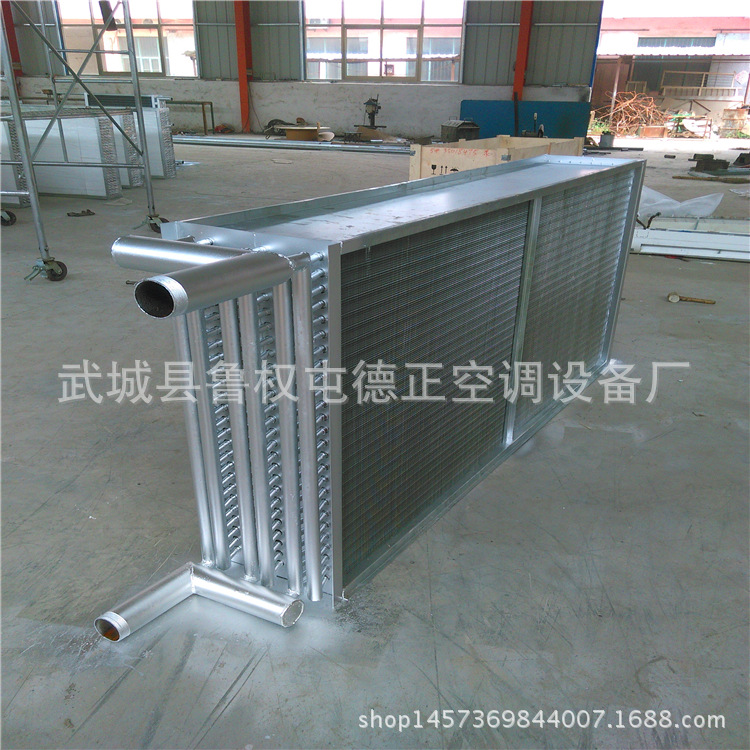

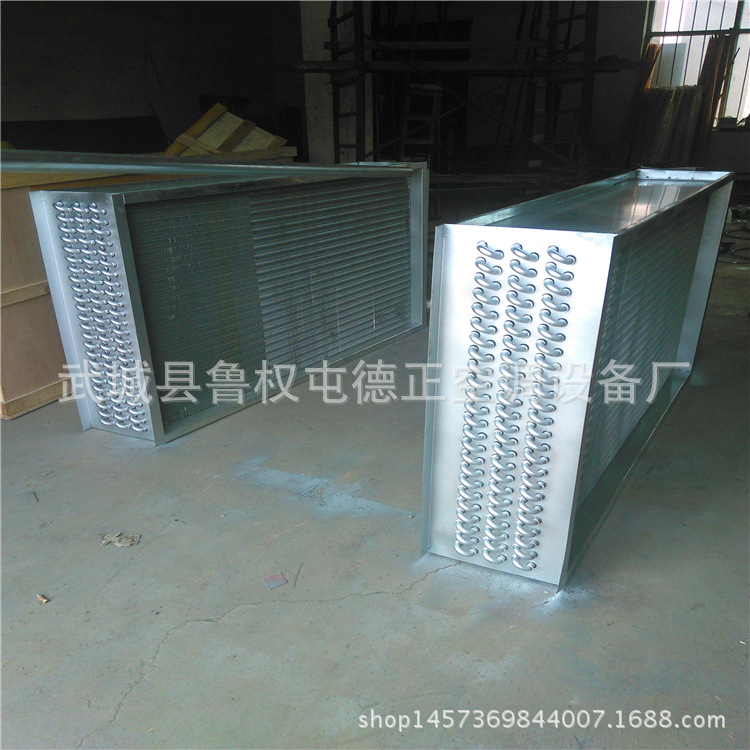

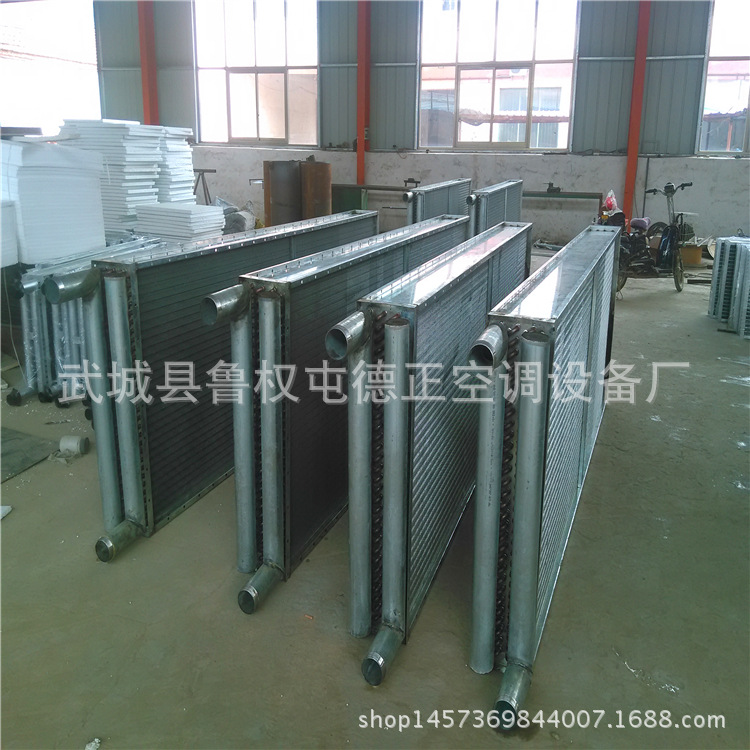

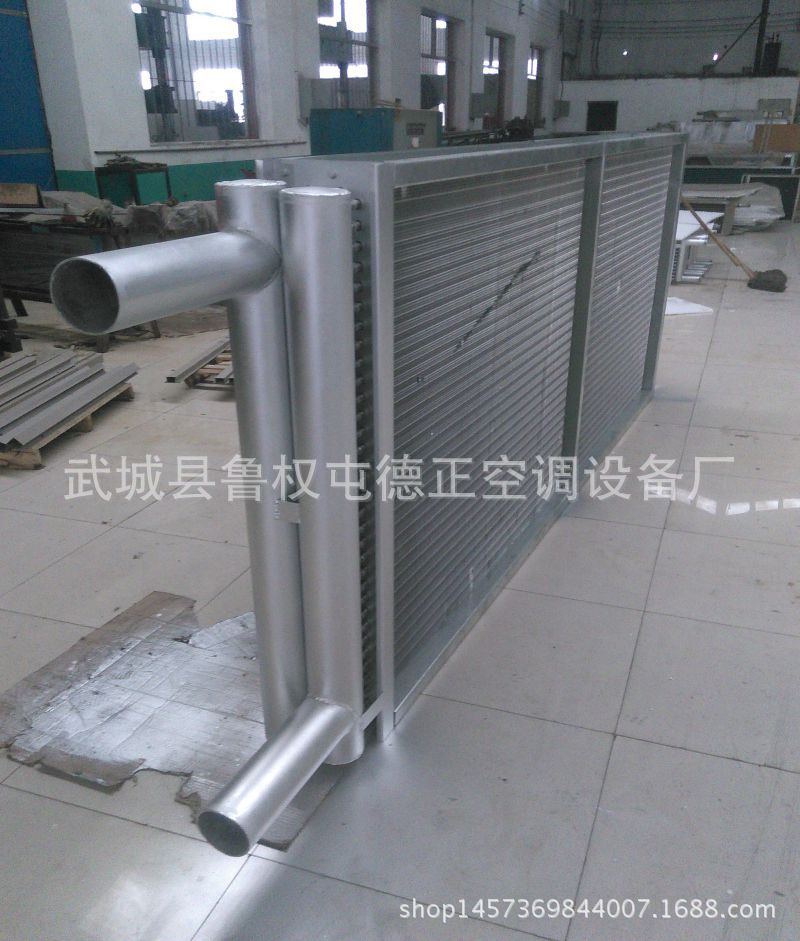

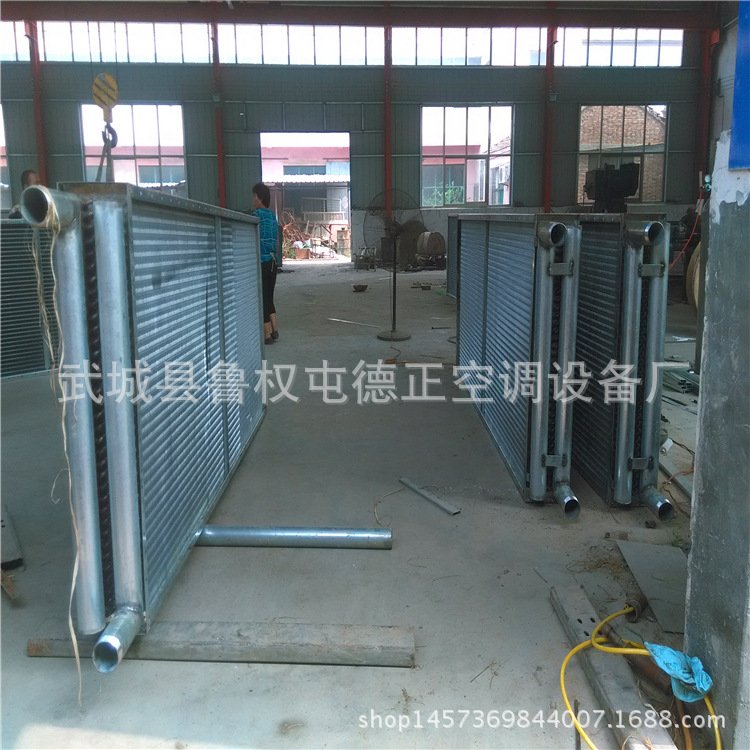

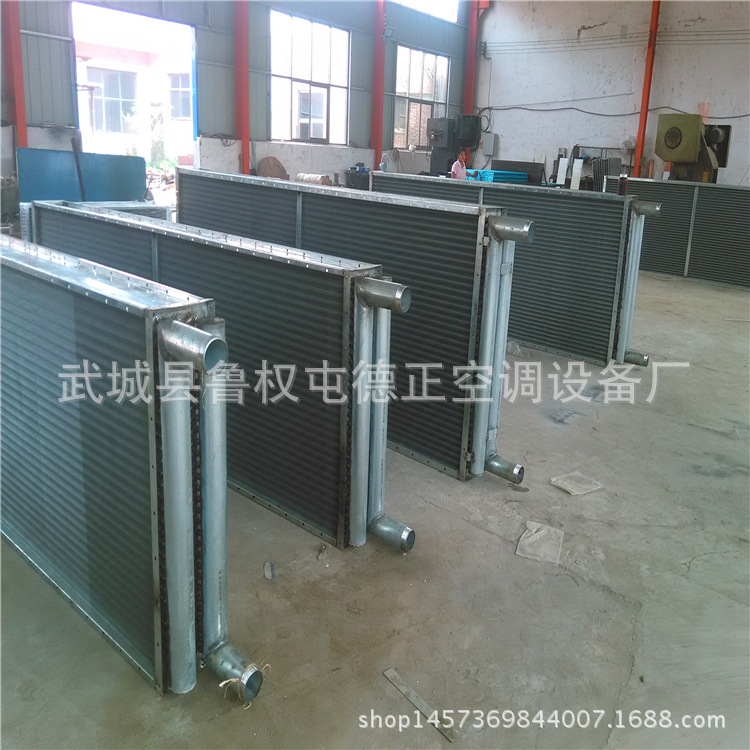

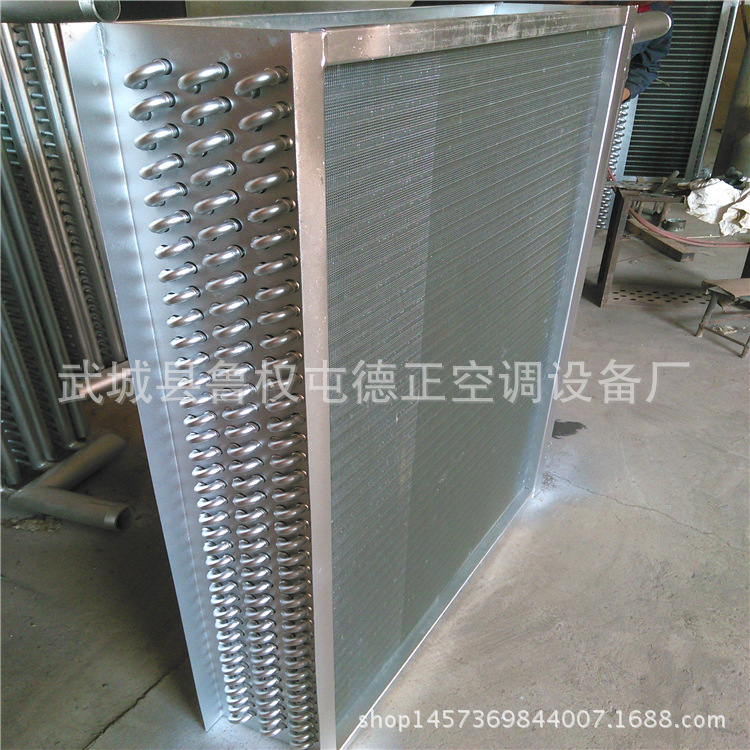

TL型高效換熱系銅管穿鋁片式表冷換熱器，它 采用瞭先進的機械漲管和圓弧波紋雙翻邊鋁肋 片結構型式。機械漲管使銅管與鋁肋片接觸緊 密，圓弧波紋能促進流體率流，破壞邊界層， 提高傳熱系數。表冷器廠傢 銅管表冷器廠傢 中央空調表冷器廠傢 表冷器廠傢先進的結構型式、再加上水路 行程，管距，片距設計合理，使得該換熱器具 有傳熱性能好，空氣阻力小，結構緊湊，重量 輕等特點。表冷器廠傢 銅管表冷器廠傢 中央空調表冷器廠傢 表冷器廠傢它可廣泛應用於空調，冷卻、去濕、采暖等工程中，是新風機組和空氣處理機組理想的配套產 品，表冷器廠傢 銅管表冷器廠傢 中央空調表冷器廠傢 表冷器廠傢它又可與風管連接作為冷若冰霜卻或加熱單獨使用。銅管焊接采用低溫快速釬焊，確保耐壓>1.2Mpa。
二：主要規格有：
銅管直徑（mm）
孔距（mm）
排距（mm）
翅片規格
片距（mm）
ф15.88
38
33
鋁翅片或銅翅片
1.8---4
ф9.52
25
21．6
鋁翅片或銅翅片
1．3—4
ф12.7
31.75
27.5
鋁翅片或銅翅片
4---9
三：
TL型編號方法為：例TL×4×24×1500(Z)2.7
TL————型號
4————排數N
24————表麵管數n
1500————表麵管長A
(Z)——氣流方向左(Y為右)
2.7 ————片距t=2.7
有關技術參數：
迎風麵積：Fy=A×B(m2) 傳熱麵積：F=Fd·A·n·N(m2)
單管每米散熱麵積：Fd=0.84m2(片距2.7) 總通水麵積：f=1.767×0.0001·n(m2)
通風凈麵比：Φ=Ff／Fy=0.532(以片距2.7計算)。
四：表冷器材料及類型的選擇
1：表冷器匯管材料可以是鍍鋅鋼管，也可以是銅管或是不銹鋼管，表冷器翅片可以是普通鋁箔，也可是親水鋁箔或者不銹鋼翅片或銅翅片；表冷器端護板可以是鍍鋅板也可以是不銹鋼板。
2：Φ16的銅管表冷器的翅片有正弦波和圓弧波片形兩種。
Φ9.52管表冷器片形為雙轎開窗片形兩種。
3：表冷器有4排、6排、8排（豎管），當然也可定製其他排數
4:表冷器有左、右式之分。
5：管路流程可分為半流程和全流程
五：表冷器的分類
總的來說可分為兩大類
1：蛇型盤管型:其中有風機盤管專用型、空調機組用平板型、流動的介質可為冷凍水、熱水，工業用冷凍鹽水、等.
六：表冷器的應用；
1：風機盤管型表冷器。
2：組合式空調機組、吊頂式空調機組、新風機組、立式空調空氣處理機組、射流機組、組合式空調器、臥式空調機組等配套用平板表冷器
3：各種油水冷卻型表冷器、空冷型表冷器、暖風機型表冷器。
七：表冷器的安裝及使用：
1.表冷器應設專用支架,不允許用接管來支承表冷器。
2.表冷器的供水,回水管路應有良好的保溫措施,以減少熱損失或避免管道結霜。
3.冷,熱水管道***高點應設排氣點,***低點應設排水管。冬季不使用表冷器時,應將剩餘的水放盡,以免結冰凍裂銅管。
4.供表冷器用的冷熱水,不允許有砂子,鐵銹,纖維等雜質。
2:冷風機型
其中有風冷模塊機組用、恒溫恒濕機組用、冷風機用，有L型、U型、V字型、W型等
流動的介質多為氟利昂、或407等環保冷媒製劑。
本廠可為用戶定製各種非標的銅管串鋁箔表冷器、不銹鋼管串不銹鋼翅片表冷器，親水鋁箔片表冷器、全不銹鋼表冷器，具體選型用戶自定，或由我廠來選型，銅管型號、厚度、翅片形式、片距、型號參數來電咨詢。
