設備總長

7.7m

寬度

1.5m

高度

1.2m

電機功率

11Kw

工作電壓

380V

生產速度

5-8米/分（不含切斷時間）

壓型軸徑

13道   軸徑：90mm實心軸   材質  45#鋼調質

壓型輪

45#鍛件，精車、磨光，表麵鍍硬鉻

設備底架

350H型鋼   16mm厚立板

傳動方式

2寸鏈條傳動

剪斷機功率

5.5Kw泵站、剪切設備

剪切刀

采用Cr12材質，經高溫真空淬火而成，由二片刀組成

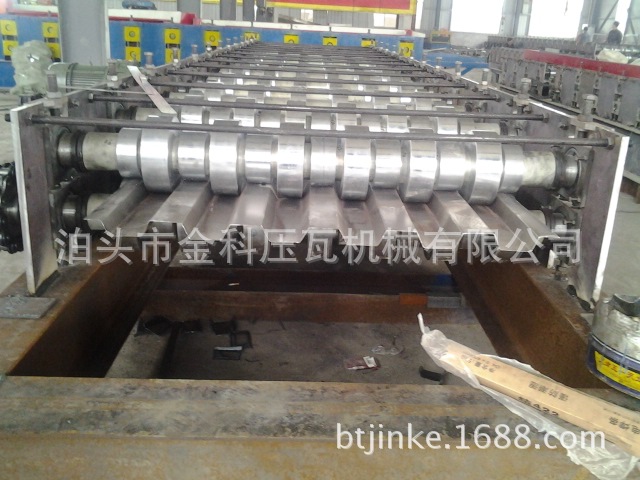

成型部分

輥壓成型系統由機架、傳動部件及冷彎成型輥輪組等組成。分為精工式車輪旋轉成型，成型效果好，減少輪子和原材料之間的摩擦力，調試方便、快捷。

工作流程

（送毛坯料）開卷——導向進料——輥壓成型——定長切斷——成品出板

人工點固好工件，人工上卷，進入PLC操作頁麵——按“啟動”鈕——板材自動進入——開始按設定的程序進行——達到設定的尺寸後自行切斷，此設備的自動壓板成型完成。

進料導向平臺

主機進料口處設置左右導向裝置。工作時，原材料板材兩側經左右導向進入主機，使原材料板材與輥壓成型系統保持正確的位置。可通過手動螺桿機構調節導向位置，且左右獨立可調。

切斷系統

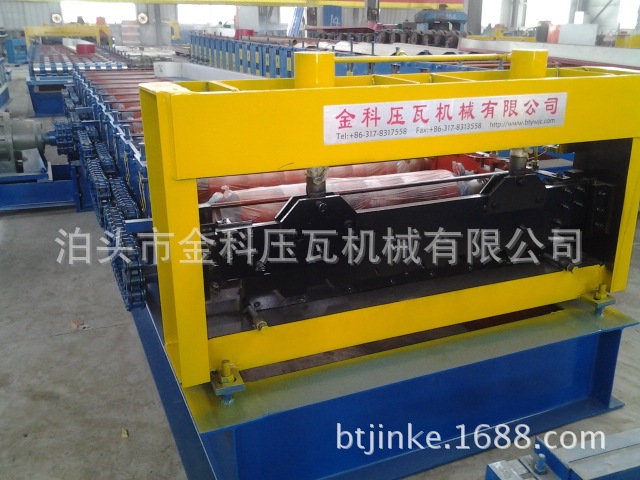

切斷系統由切斷機架，切斷模具，導向裝置和切斷油缸等組成。

電控系統

采用臺達PLC控製，能實現整機自動化生產。可設定批次、工件長度、數量等。

操作方式：輸入屏+按鈕。編碼器計數，具有計數及記長功能。。

變頻器

三晶牌。性能穩定，能有效減少長度誤差，是尺寸更加精確。最小誤差可達到±1mm

壓板厚度

0.8-1.5mm

隨機附件

使用說明書一本，5噸彩鋼上料架一套

計數器

采用國產光電旋轉編碼器, A40S6-600-2-12-ACP

註意事項

供電電源輸入：三相 380V  電網電壓波動：≤±10%

前後左右距離墻壁等遮攔物1米以上

售後服務

技術人員免費上門安裝調試

保修期

12個月

整機重量

7.5噸

工作周期

25個工作日
