搪瓷反應釜編輯搪瓷反應釜是將含高二氧化矽的玻璃,襯在鋼製容器的內表麵,經高溫灼燒而牢固地密著於金屬表麵上成為復合材料製品。所以,它具有玻璃的穩定性和金屬強度的雙重優點,是一種優良的耐腐蝕設備。
目錄1概述
2應用說明
3執行標準
4損壞修復
??1??77??1??74 損壞原因
??1??77??1??74 機械損壞
??1??77??1??74 工作溫度影響 ??1??77??1??74 加工應力損壞
??1??77??1??74 靜電穿刺
??1??77??1??74 析氫腐蝕
??1??77??1??74 基體材料不合格
??1??77??1??74 搪燒質量欠佳
5檢修方案
??1??77??1??74 故障情況
??1??77??1??74 修復技術 ??1??77??1??74 搪瓷修補劑
??1??77??1??74 修復工藝
6日常維護
7搪瓷反應釜維護保養
1概述編輯 搪瓷反應釜

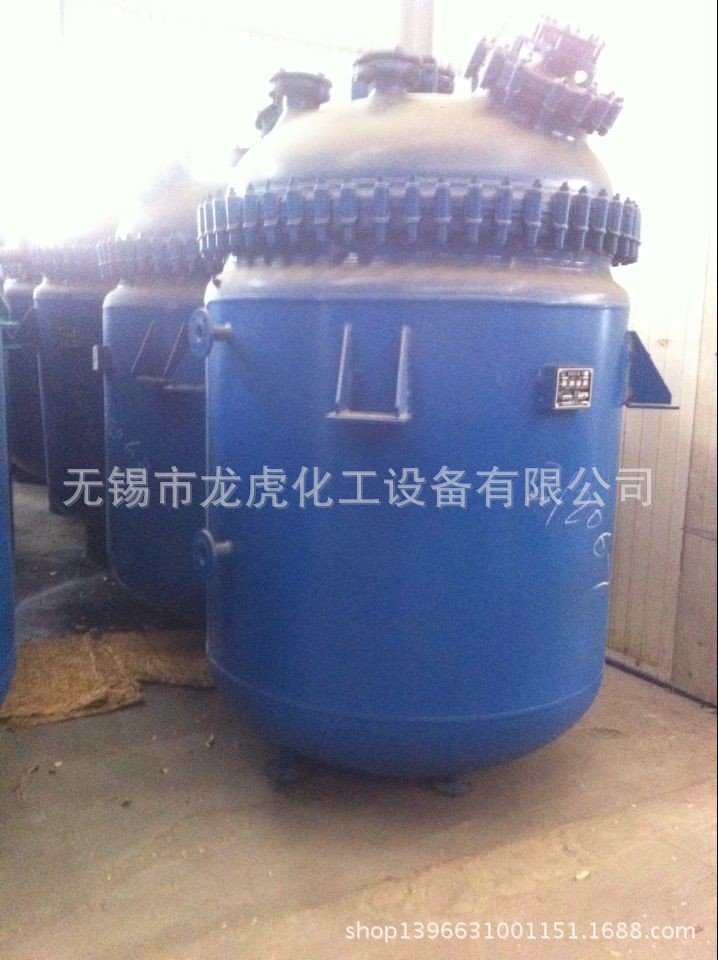

搪瓷反應釜,分開式和閉式兩種結構,開式為體蓋分離,中間用墊子和卡子連接起來,一般是容積在5000L以下;閉式為體蓋一體,一般容積在5000L以上。這兩種結構各有優勢,開式拆卸比較方便,如果罐蓋上的管口出現問題,則易於拆下單獨修理,而閉式則密封性能要好。一般來說,開式結構還有平焊對接式法蘭連接和平蓋式兩種。
2應用說明編輯搪玻璃反應釜廣泛地應用於化工、石油、醫藥、農藥、食品等工業。為瞭保證搪玻璃設備正常使用,現將其主要性能和安裝、使用註意事項說明如下:
1、使用壓力:0.2---0.4Mpa
2、耐酸性: 對各種有機酸、無機酸、有機溶劑均有較好的抗蝕性。如將搪玻璃試樣置於20%HCI溶液中煮沸48h,腐蝕速率為0.9g/m2.d(優等品指標為1.0g/m2.d)。
3、耐堿性: 搪玻璃對堿性溶液抗蝕性較酸溶液差。但將搪玻璃試樣置於1N氫氧化鈉溶液腐蝕,試驗溫度80℃時間48h。腐蝕速率為6.76g/m2.d(優等品指標為7.0g/m2.d)。
4、操作溫度:搪玻璃設備加熱和冷卻時,應緩慢進行。搪玻璃設備使用溫度為0-200℃,耐溫急變性≥200℃。
5、瓷層厚度:玻璃設備的瓷層厚度0.8-2.0mm,搪玻璃設備附件的瓷層厚度0.6-1.8mm。
6、耐壓電:搪玻璃具有良好的絕緣性,當搪玻璃在規定厚度內用20KV高頻電火花檢查瓷層時,高頻電火花不能擊穿瓷層。
7、耐沖擊性:玻璃層的內應力越小,彈性越好,硬度越大,抗彎抗壓強度越高,則耐沖擊就越好。玻璃層在規定厚度內,用直徑30mm,重量112g鋼球沖擊時,其沖擊功為282×10-3J(優等品指標為260×10-3J)。
3執行標準編輯搪瓷反應釜現在執行的標準為:(1) GB25025-2010《搪玻璃設備技術條件》;(2) 搪瓷開式反應釜為GB/T25027-2010《搪玻璃開式攪拌容器》;(3) 搪瓷閉式反應釜為GB/T25026-2010《搪玻璃閉式攪拌容器》;(4)因搪瓷反應釜一般為承壓容器,還要符合GB150《鋼製壓力容器》。
4損壞修復編輯損壞原因
搪瓷釜是將含矽量高的瓷釉噴塗到低碳鋼胎表麵,經900℃左右的高溫焙燒,使瓷釉密著於金屬鋼胎表麵而形成,由於這兩種材料的機械性能和物理性能各不相同,因此搪瓷釜的破損原因也多樣,一般有以下幾種原因:
機械損壞
搪瓷抗沖擊力非常差,任何金屬、硬物對其進行撞擊均會導致搪瓷破損。因此搪瓷釜使用過程中嚴防任何金屬、硬物掉進釜內,如遇堵料,必須用塑料棒疏通,檢修時蓋好鍋蓋,嚴防焊渣熔化瓷麵出現小坑或爆瓷。
工作溫度影響
搪瓷反應釜經900℃高溫焙燒,冷卻後搪瓷與鋼板粘結在一起。由於搪瓷的線膨脹系數和延伸率小於鋼板,因此冷卻後搪玻璃的變形量小於鋼板的變形量,搪瓷受到鋼板的約束產生壓應力。搪瓷釜製成後,其搪玻璃即存在預壓縮應力,而鋼板則存在預拉伸應力。由於預應力與線膨脹系數和延伸率相關,線膨脹系數和延伸率與溫度又密切相關,因此搪瓷釜的工作溫度對搪瓷釜的使用影響很大。如果因溫度變化大而使搪瓷產生的應力超過其使用應力,搪瓷將被破壞。
因此搪瓷釜搪瓷層遇冷、熱急變,極易爆瓷。因此搪瓷釜有耐溫限製溫度200℃,耐溫急變冷沖擊<1IO~C,熱沖擊<120℃。投料時物料溫度與釜體溫差太大以及升溫時蒸汽過猛、降溫太急也能導致爆瓷。因此搪瓷釜在使用中升、降溫要緩慢、均勻,分級冷卻。電弧氣熱噴塗法用兩根相互絕緣的鈦金屬絲,分別接電源的兩端。電源電壓為25-28V,電流為360-350A。兩根鈦金屬絲放置成銳角。接通電源,鈦金屬絲間產生電弧,這時鈦發生熔融,借助於含5%-8%氧氣的壓縮空氣,把熔化的鈦吹向待修補部位。噴塗的距離為150-250mm。由於壓縮空氣中含有氧氣,結果在被修補麵上形成瞭Ti 及TiO2 的固態混合物。形成後的修補麵用四糠基矽烷在 200-280℃下熱處理0.3h 便完成瞭修補。修補後的表麵有較好的抗熱腐蝕性。
這種修補方法把熔融的金屬噴到待修補處,由於其溫度在1800 ℃左右,引起修補處基體過熱,而引發修補處周圍搪瓷的爆瓷,所以操作時要小心,修補麵積不宜大。陶瓷塗層法利用噴熱噴塗含3%TiO2的Al2O3 陶瓷粉末,在破損處形成陶瓷層以達到修補的目的。噴塗工藝流程為:預熱→粗化處理→噴塗過渡層→噴陶瓷層→噴刷封孔劑→烘乾。此方法具有周期短、成本低、而且具有抗高溫耐腐蝕的性能。搪瓷反應釜的玻璃襯裡,雖具有一定的抗沖擊強度,但它畢竟是一種脆性材料,苛刻的工作條件又不允許其存在任何微小缺陷。
因此,搪瓷反應釜為確保設備的使用性能,在運輸、保管與安裝過程中,應采取有效的措施。搬運時隻允許罐耳受力(指非包裝時),不允許滾動及用撬杠,避免震動、碰撞,嚴禁接管管箍、卡子等易損部件受力。在有條件下,設備最好室內存放。設備於室外存放時,應註意遮蓋,避免人敲物擊,日曬雨淋。冬季存放時應特別註意檢查罐體及溫度計套管是否積水,避免因冰凍而損壞。對於裝配有機械密封的反應罐或聚合釜,對密封部位應倍加防護、保持清潔。
加工應力損壞
在釜體加工過程中,由於卷筒、沖壓、焊接產生大量的內應力,這些應力在搪瓷前應徹底消除,如消除不徹底會導致搪瓷爆瓷。這種損壞往往發生在投入使用後的頭三個月。所以對胚體進行熱處理或時效處理能防止爆瓷。
靜電穿刺
搪瓷釜內攪拌帶有懸浮物的液體,懸浮物與搪瓷強烈的磨擦,同時懸浮物自身也產生磨擦,這樣就產生大量的靜電荷,高的靜電荷對搪瓷產生強烈的穿刺作用,從而導致搪瓷點蝕,因此攪拌轉速不宜太快。
析氫腐蝕
搪瓷釜的夾套在使用一段時間後會結垢和生銹,如果使用酸性除垢劑清除污垢或夾套中的冷卻液偏酸性,都會導致金屬發生析氫腐蝕(Fe+2HCI=FeC12+H2O一部分H原子擴散到金屬內空穴,結合成}b,這些H:由於搪瓷的致密性而不能再向外擴散,因此當Hz聚積到一定的程度,形成定的動力時,搪瓷就會發生破裂。
因此清洗結垢采用酸洗時,必須加緩沖劑,如果搪瓷釜的價值較高或者不容易更換甚至出現腐蝕性穿孔的話,必須采用腐蝕率低的高品質清洗劑,避免清洗操作不當帶來的嚴重後果,比如福世泰克清洗劑等就可以實現極低腐蝕下的水垢清洗。
基體材料不合格
為瞭降低成本,有些廠傢胚體采用Q235鋼代用,直接導致鋼材中的碳、硫在搪燒過程氣化,使搪瓷層與基體間、搪瓷層內部形成大量氣泡,導致搪瓷結合強度降低。搪瓷層遇冷熱急變,極易爆瓷。所以搪瓷釜選用含碳、硫低的鋼材做胚體能防止爆瓷。
搪燒質量欠佳
有些搪瓷釜生產廠傢生產環境簡陋、除銹防塵達不到標準,致使底釉與基體結合不好。有的減少搪燒遍數,增加每層厚度,使內因力過大,影響搪瓷釜使用壽命。因此嚴格按製造規程製造才能保證搪瓷釜的質量。
5檢修方案編輯故障情況
搪瓷反應釜在運行過程中受振動沖擊及其他復合力作用影響,金屬部件會產生“硬對硬”關系。隨著時間延長,部分沖擊變形成為永久變形,恢復應力下降,形成間隙,最終造成硬度相對較低的部件出現磨損。最常見的如:傳動部位(軸承室)磨損、表麵局部破損、反應釜進料口磨損、反應釜下料口磨損、反應釜內壁局部破損、反應釜入孔破損、連接部件的破損等。
高分子復合材料修復搪瓷反應釜內壁局部破損
修復技術
針對上述故障最新維修方法多應用高分子復合材料,其具有超強的粘著力,優異的抗壓強度等綜合性能,可免拆卸,免機加工。相對傳統方法來說,應用高分子材料修復既無補焊熱應力影響,修復厚度也不受限製,同時產品所具有的金屬材料不具備的退讓性,可吸收設備的沖擊震動,避免再次磨損。在國內針對搪瓷反應釜故障的維修中,也逐步取代傳統的辦法。搪瓷設備具有耐酸、耐堿、耐沖擊和耐溫變等優良性能,在化工、醫藥、輕工等行業搪瓷設備得到瞭廣泛的應用。工業用搪瓷設備主要以反應罐和儲罐等為主。隨著搪瓷工業的發展,搪瓷產品的結構有瞭一些變化,出現瞭搪瓷列管式換熱器,搪瓷薄膜蒸發器和過濾器等。由於搪瓷設備長期處於高溫、高壓、腐蝕性介質中,以及在操作過程中受急冷、急熱的影響,搪瓷反應釜搪瓷設備易發生爆瓷現象。爆瓷後的部位露出金屬基體,由於腐蝕性介質的作用,金屬基體受到腐蝕,在許多大型化工企業中生產都是連續性進行的,而且應用大型反應釜,某一個反應釜出現爆瓷現象,即使麵積非常小,都有可能影響整個工廠的產品質量及正常生產,所以對粉碎設備等搪瓷設備的修補問題引起瞭大傢的廣泛關註。
如果能找到一種操作簡單、經濟可靠的修補方法,這對企業來說具有良好的經濟效益。爆瓷主要可分為兩種形式,一種是由氫引起的所謂鱗爆現象,另一種則是由力學原因引起的應力爆瓷。這兩種爆瓷現象可能同時發生,也可能單獨發生。引起鱗爆的因素很多,包括鋼坯的表麵及內部質量,瓷釉的成分及均勻度,以及搪燒工藝,如脫脂硫酸濃度,酸洗時間,搪燒的溫度及時間。此外鱗爆現象受季節性影響十分強。鱗爆的形成主要是由鋼板中氫的吸收、擴散、聚集和溢出引起的。據國外測定,鱗爆時,由金屬基材中析出的氣態氫的壓力可高達11MPa。搪瓷設備金屬基體在燒成時,鋼材處於奧式體狀態,對氫有極大的溶解度,它可吸收在燒成過程中產生的大量氫。鋼材在冷卻過程中會產生奧式體向鐵素體的相變,金屬基體溶解氫的能力大幅度下降,從鋼材中析出的氫聚集在鋼坯與搪瓷層交界處和鋼材內部的缺陷部位上,隨著時間的延長,氫的濃度越來越高,壓力越來越大,當壓力超過瓷層的機械強度時,瓷層就會產生鱗爆,從鱗爆過程的分析可知,搪瓷用鋼板的組織狀態是決定爆瓷是否發生的內因,外界因素隻起促進內因發生變化的作用,這些組織有宏觀組織,如氣泡、縮孔、裂紋等,有顯微組織,如晶粒度,滲碳體的形狀、大小、分佈等。搪瓷設備的腐蝕破壞,大部分是由於在焊縫表麵上瓷釉層有不同程度的鱗爆脫瓷引起的,因為焊縫金屬的金相組織為鐵素體和珠光體。
焊接處有氣泡、縮孔、裂紋等缺陷,對氫有強烈的吸收作用。所以應盡量避免對坯體進行熱加工。另外,要防止鱗爆的產生,還必須減少氫的來源,或者給氫提供一個聚集的空間。在高溫800~900 ℃搪燒時,瓷釉內的水與金屬Fe 發生下列反應:Fe + H2O →FeO + 2H這對鋼坯的含氫量影響很大,這是鋼板析氫最為嚴重的因素,因此,在產品燒成時,一定要盡可能地減少瓷釉中水分的含量和鋼坯表麵吸附的水分,以及燒成環境中的水分,從而減少氫的產生。應力爆瓷主要是由於瓷層和金屬坯體的熱膨脹系數存在巨大的差異而引起的。在大多數情況下,金屬坯體的熱膨脹系數大於瓷層的熱膨脹系數,這就意味著在常溫下瓷層總是存在著殘餘的應力。殘餘應力受熱膨脹系數差、溫度、釉層厚度、基材厚度等因素的影響。搪玻璃設備熱殘餘應力進行瞭理論計算。瓷層的壓應力足夠大時,瓷層將會出現剝落。
所以在設計瓷釉時,應使瓷釉的熱膨脹系數盡量接近基體的熱膨脹系數,同時提高基體與瓷層間的密著力,搪瓷的密著性與瓷釉潤濕金屬的能力直接有關。瓷釉熔體及釉漿對金屬的潤濕性愈強,愈有利於噴塗和燒成時界麵的相互吸引,加速化學反應形成化學鍵,增強密著。另外瓷層通常是不均勻的,普遍含有夾雜物,這是塗搪過程的特征,由於釉漿由熔塊磨加物和搪加物等混合而成,而且最終燒成受時間的限製,這就阻礙玻璃體的完全均化。一般地說,這些外加粒子和氣泡是產生應力的原因,也是瓷層裂紋的先驅,即使搪瓷的強度降低,又會導致各種缺陷。
搪瓷(搪玻璃反應釜)表麵硬而脆,機械強度很低,表麵硬度比較大,受到沖擊力的作用即行破碎。設備在運輸、安裝的過程中,常常導致搪瓷表麵出現脫瓷現象,造成罐體腐蝕而無法使用。
搪瓷修補劑
搪瓷釜大麵積搪瓷損壞,需將設備送製造廠重新搪瓷,費用約是新購置的1/4。損壞麵積不大的可在現場進行局部修補。采用現場快速修復,不用拆設備,隻需打開人孔即可修復,修復後24小時即可投入使用。現場修補劑有環氧樹脂、聚四氟乙烯樹脂、高性能搪瓷修補劑等,而目前常用的有高分子復合材料搪瓷修補劑。
高分子復合材料搪瓷現場修補劑是由高分子聚合物、合金鋼粉末或耐磨陶瓷粉末為基材並配以固化劑的雙組份復合材料。與普通樹脂型的修補劑相比,高分子復合材料依靠自身更為細密的高分子結構,使得材料自身具有更強的粘接力和優異的耐腐蝕、抗腐蝕性能,高分子甚至能夠滲透到金屬裡麵,形成更為緊密的高分子復合材料保護層。高分子復合材料搪瓷現場修補劑具有較高的化學穩定性和良好的物理機械性能。 利用高分子復合材料修補化工搪瓷設備, 不僅節約有色金屬, 而且修補工藝簡單,費用低,修理時間短,耐腐耐磨,很有探討和推廣價值。
修復工藝
表麵清洗→除銹→無水酒精清洗→塗底層修補劑→塗麵層修補劑→固化→使用。
6日常維護編輯因為經常要處理一些具有腐蝕性的物料,所以搪瓷反應釜若是操作不當很容易就會出現問題,隻有做好搪瓷反應釜的周期性檢查和日常維護才能及時發現這些問題,避免生產事故的發生。
第一點,健全的周期性檢查和日常維護製度是必須建立的,不僅搪瓷反應釜,所有生產加工機械設備都應該有一個詳細縝密且及時有效地維護計劃。
第二點,最容易受到損壞卻又最難發現的自然是搪瓷反應釜的襯裡,傳動部件、密封情況、攪拌器等部件都需要仔細檢查,因為任何一個部件發生故障就會馬上影響到這個搪瓷反應釜系統的運行。
第三點,搪瓷層的雜物及時清理,在清理過程中,切忌使用堅硬、尖銳的金屬棍棒,應當選擇木棒、完整的竹棒、塑料棒等柔韌性較好的輔助工具來進行雜物清理。
第四點,徹底檢查攪拌器。攪拌器是扶著攪動物料的動力機構,因為長時間旋轉會造成一定的離心力,因此攪拌器上的螺絲和其他連接性裝置一定要檢查是否結合緊密,若是出現松脫現象應及時處理並且試運行,確保攪拌器安全可靠。
7搪瓷反應釜維護保養編輯(1)每班(經常)巡回檢查搪瓷反應釜的釜內及夾套操作壓力、溫度、真空度等是否在設備許可的安全操作范圍之內(尤其是反應釜夾套的使用壓力不允許超壓),攪拌在轉動時要時常關註設備的運行聲音,註意釜內溫度計套管及攪拌的有否異常。
(2)設備操作工及維修工檢查設備要運用看、摸、聽的手段,看外表、摸溫升、聽聲音,判斷設備運行是否正常,有隱患應及時報告。
(3)搪瓷反應釜定期維護保養
①根據搪瓷反應釜的維護保養周期規定,每年安排維護兩次,時間一般定於春節前後與大修期間。
②每年春節前後隻對搪瓷反應釜的溫度計套管及進氣管進行拆出檢查。
③每年大修期間除瞭檢查溫度計套管及進氣管以外,還必須完成對攪拌漿、釜內壁搪瓷檢查,反應釜夾套試壓,減速機換油,反應釜外部防腐,保溫保冷檢查。
④帶攪拌的搪瓷反應釜定期維護保養的要求見下表:
項目 周期(月) 維護保養要求
溫度計套管、進氣管等取出檢查其腐蝕情況 6 搪玻璃溫度計套管的外表麵搪玻璃要求無破損,如破損則要更換新的。不銹鋼的溫度計套管及進氣管要檢查腐蝕情況、其與法蘭焊縫的腐蝕情況,如發現異常,則要考慮更換或補焊。
攪拌漿、釜內壁搪玻璃檢查 6 要求攪拌漿、釜內壁搪玻璃表麵無破損,更不允許有露鐵現象。如有破損可采用福世藍高分子復合修復材料修補。
機械密封檢查 3 要檢查動環的磨損程度,磨損太多的要更換。
夾套試壓檢查 12 夾套試壓到0.55MPa至0.6Mpa,且保壓兩小時要求無泄漏,反應釜保溫超過3年的,要拆除設備外麵的保溫層,對夾套進行全麵的檢查及防腐。
減速機換油 24 放凈減速機內的機油,加入新油至油標1/2至2/3處,且確保油位清晰。
反應釜外部防腐、保溫保冷檢查 12 反應釜外表麵、卡子及連接螺栓除銹、防腐,外部保溫、保冷要求無破損。
