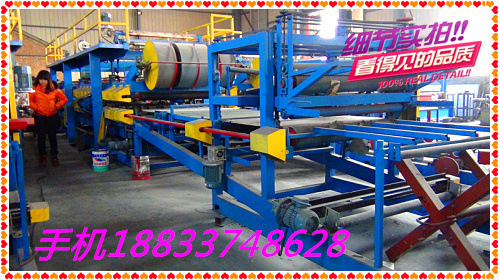

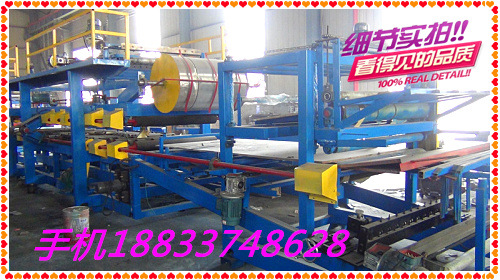

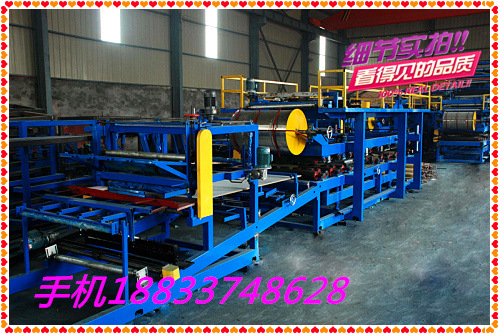

1. 產品實拍圖片

   2. 設備技術參數

彩鋼復合板機的技術參數

 1. 設備安裝外形尺寸：35000mm× 4500mm × 2700mm（長×寬×高）

 2. 工作電壓：380V

3. 整機功率：約32KW

 4. 工作速度：0-4.5m/min

5 適用板厚：0.3-0.8mm

 6. 夾芯厚度:20-300mm

7 夾芯材料:泡沫電控系統：觸摸屏界麵配合工。

  復合機附帶件

1.  生產線速度為0-4.5m/s連續無級可調，變頻調速，數字顯示。

2． 采用高精度低速計量泵送膠，變頻調速控製，數字仿真量顯示。出膠量在0.1kg每分鐘內連續無級可調,采用滴膠上膠方式.

3． 升降架在40-320毫米范圍內可調,有標尺指示.

4． 上切割刀相對下切割刀在±200mm范圍內可調,有標尺指示.

5． 生產線主要工藝流程:

進料→放卷→封板成型→整形→壓槽→滴膠→加熱→卷邊→插口→成型→開槽→長度設定→剪斷(鋼板) →成品輸出

6.生產外形:見生產線平麵佈置圖

7.生產裝機容量:25KW

8.生產能力:0-280平方米/小時,若工人的技術成熟可達到400平方米/小時.

三、生產線主要組成部分及功能

1．送芯材機架

2．封機架：放置封板卷材，每邊一個，每個可放置一卷封板。

3．下鋼板機架

    A：有一套滴膠、勻膠機構，以適應做不同板型之需。

    B：配有壓封板，成“[”型封板機構，有動力裝置。有與主機復合速度同步機構。由數套壓型輪，以適應生產50、70、100三種厚度的板。兩側的“[”型封板間距在1103MM可微調。配有變頻器兩個，用以設定控製運動速度。

    C：配有鋼板剪裝置，以剪斷下鋼板。

    D：配有兩套插口板凸輪部分壓型機構.

    E:有一套壓加強筋機構,可抬起不壓或放下壓加強筋.

四、主機

A：有數對橡膠滾筒以壓緊夾心板運動。（按客戶需求橡膠滾筒的多少可以增加。一般為9軸聯動壓緊夾芯板。

B：滴膠、勻膠裝置一套。

C：膠水泵組件一套

D：壓加強筋一套

E：剪斷板鋼一套，以剪斷上鋼板。

F：電器控製箱一個，設置變頻器兩個，分別控製主機速度及膠泵出膠量。

G：插口板成型裝置四套，並可手動、機械分別調整進深度

H：開槽器四套。

I：有各種卷邊器。

J：附扶梯一個。

五、夾芯板切斷機

1．電器控製箱一個

2．壓緊氣缸及復位氣缸      3．底座一個     4．主輸送架

5．輔輸送架

六、生產線的組成

生產線有以下機組及配件組成

1． 下鋼板機架                        1套

2． 主機                              1套

3． 切割機及底座                      1套

4． 輸送架1                           1套

5． 輸送架2                           1套

6． 彩鋼夾緊器                        4隻

7． 吊鉤                              1隻

8． 彩鋼板引頭夾子                         2隻

9． 剎車裝置                               3套

10．  封邊裝置（選配）                       2臺

11．  封邊鋼帶架（選配）                     1臺

12．  觸摸屏                                 1臺

13．  瓦楞壓型機                             1臺

14．  蓋帽機（選配）                         1套

15．  彩鋼分條機（選配）                     1套

16．  放料架                                 1隻

17．  各種專用扳手                           1套

18．  紅外線加熱管                           6根

19．  吸塵風機                               1臺

20．  增強塑膠管、海綿、氣墊塑料紙           各若乾

21．  波紋管                                 一套

22．  滴膠管                                 一套

23．  地腳螺栓                               16塊

24．  墊鐵                                   16塊

25．  過濾網裝置                             2套

26．  氣管夾子、文件夾                       各20個

27．  密封膠                                 一支

 七、調試及生產條件

1．生產車間能夠放置生產線，生產原材料及相應的操作空間。

2．車間應配置5噸以上行車一臺（也可配置符合要求的單梁行車），行車吊鉤離地大於4.5米。

3．配置0.3M/7KG或以上空壓機一臺及適量輸氣管.

4.車間環境溫度應大於5度.

5.車間地坪應平整,平整度並按地基圖做好地基.

6.根據地基圖配置好供電電源及車間輔助電源、照明等。

7．備齊調試器材：

   鋼板2卷，每卷不小於3噸，不大於5噸。

   膠水：符合當前環境溫度的A膠、B膠各一桶，共0.噸.

   芯材:EPS板各種規格適量

3. 成型工藝

         彩鋼設備的加工工藝：放料----導直----輥壓成型----切斷----收料

         彩鋼設備設備組成：放料機、導向機架、成型主機、校正裝置、定尺切斷部分、收料臺、電器控製部分等組成

    4. 公司簡介

   泊頭市地鑫壓瓦機廠地處環渤海經濟圈,風景優美的渤海之濱,位於有“鑄造之鄉”“汽車模具之鄉”之稱的泊頭市,北依京津,東臨渤海,京滬鐵路,104,106國道,京滬,石黃高速縱貫全境.地理位置優越,交通通訊十分便利.泊頭市地鑫壓瓦機廠成立於1998年,是壓瓦機設備、彩鋼設備、龍骨機的專業生產製造商.多年來一直從事鋼結構用屋麵及墻麵壓瓦機設備的生產.同時又致力於對各種新品的研製和開發,擁有先進的生產設備和優秀的開發設計人才,產品以高效率,高精度,加工消耗低等特點居同行業領先水平．其產品從最初的普通屋麵板,墻麵板壓瓦機到現在已開發製造出十幾個系列的彩鋼設備生產線,完全能滿足鋼結構建築的需要.公司技術力量雄厚．生產設備先進齊全,檢測手段完善.對鋼結構設備及工程的設計圖,製作圖,安裝圖,全部采用電腦軟件優化設計.擁有一流的機械加工設備,物理實驗設備,無損探傷設備及化學分析室.采用最先進的全數字電腦檢測方法,生產品質一流的網架及輕鋼結構及設備.專業生產各種型號壓瓦機設備,另開發生產瞭全自動智能控製壓瓦機設備生產線,C型鋼,除塵器陽極板等彩鋼設備在傳統彩瓦機的基礎上,又新推出電腦全自動壓瓦機生產線,屋麵板,墻麵板壓瓦機系列,琉璃瓦成型機系列,樓承板成型機系列,高速護欄設備,雙層彩鋼瓦成型機系列,C,Z型鋼壓瓦機機系列,拱形彩鋼設備系列,彩鋼夾芯板機,剪板機,折彎機系列,輕鋼龍骨機,C84扣扳機系列產品己達到同行業先進水平.遠銷加拿大,南朝鮮,蘇裡南,斯裡蘭卡,外蒙古等國傢.我廠堅持“質量第一,信譽第一”的服務宗旨,堅持“質量是企業命脈”的質量觀念；願為社會造好機械,為人民造福.公司擁有完善的售後服務網路,能對您的售後提供全力支持,幫助您得到最滿意的設備,確保您在設備使用過程中及時地解決遇到的一切問題,並得到我們周到的服務.始終將客戶的利益放在首位,深知我們的成功取決於您的成功與發展,並把這一理念貫穿於本廠從設計到售後服務的每一個環節,使我們的產品能夠幫助客戶,提高效率,降低成本,增強竟爭力,我們的銷售和設計人員會仔細聆聽聽的要求和需要,完全根據您的要求和需要進行設計和製造,幫助您獲得最理相的設備.我們願與各界同仁精誠合作,共創偉業. 河北地鑫壓瓦機廠主要的產品有：泡沫復合板機設備，巖棉夾芯板設備，角馳760型、820型角馳，788型角馳設備，750樓承板機，720樓承板機，915樓承板機，688樓承板設備，普通910型、840型、860型、900型屋麵板，墻麵板設備，全自動沖孔、前剪前沖C型鋼機；840仿古瓦設備，860仿古瓦設備，828圓弧琉璃瓦，1100偏圓弧琉璃瓦，1030偏圓弧琉璃瓦，4米剪板機、4米折彎機。門框機，地槽機，陰角機，包邊機等各種復合板配件設備，公司最近研發，外墻橫掛板設備，三維扣扳機設備，超市貨架托盤設備，另外，我廠還可以根據用戶要求設計製作各種型號冷彎成型設備，異型彩鋼壓瓦機設備。質量保證，歡迎咨詢洽談。

   5.企業理念

企業核心理念：以德為本，以您為尊
　　企業工作作風：說實話、辦實事、真誠、務實
　　企業發展方略：科技強內功、誠信打天下
　　企業服務格言：客戶不是上帝，客戶在我心裡，放在心上的事就是最重要的事
　　企 業 精　神：奮鬥拼搏、永不言敗，勇於創新，追求完美
　　團 隊 風　氣：相容互助，團結統一

      6聯系方式



7 售後服務

    將客戶要求免費提供技術指導、安裝調試方 法和註意事項，或直接提供安裝服務。產品在質保期（12個月）內，在正常的儲運、保養、使用條件下，若有質量問題，負責免費修理成調換，並提供有關的保養維修知識，如因用戶使用不當而引起產品的損壞，本公司對產品提供有償維修服務，不在質保期內的產品，也將提供有償維修服務。我們再接到質量信息反饋時，將在24小時內提出處理意見，並做出100小時內趕到現場處理問題，待正常後，再分析原因，明確責任。

     1、對售出產品實行三包，在三包期內，如出現由產品製造質量引起的問題工廠包修、包換、包退；對由於其它原因造成的問題，工廠積極協助用戶解決問題，以保證產品及時投運，把事故損失降低到最低程度。在質保期1年，除人為損壞外，產品自身出現質量問題，我公司承諾維修服務及材料費用全免。
    2、重大設備的安裝、調試，現場技術服務由副總工程師為首的技術專傢自帶隊上門服務，以解決用戶的各種問題。重點工程派駐工地代表。
    3、公司產品到達貴處後，技術人員將負責協助指導安裝，調試等工作。
    4、積極配合用戶搞好產品的現場運行和維護管理工作，可隨時向用戶以成本價提供本廠產品的備件及附件。
    5、堅持質量第一、用戶至上的原則，隨時聽從用戶的召喚，當需要現場服務時，我廠保證在接到用戶通知的24小時內給予答復，在72小時內達到現場，緊急情況下以最快的交通工具在32小時內趕到。
   6、設備在維修范圍內如出現質量問題，公司負責免費維護，並在接到用戶電話2-5小時內到達或者進行答復。

   7  我公司提供長期的技術支持，質保期外若需要賣方上門服務，則隻收取成本費用
   8 我公司備有足夠的易損件供應，買方如果要求訂購備件，我公司能夠收取成本費提供
