供應塑料擠出專用 ZLYJ齒輪箱_減速機_機械設備_貨源

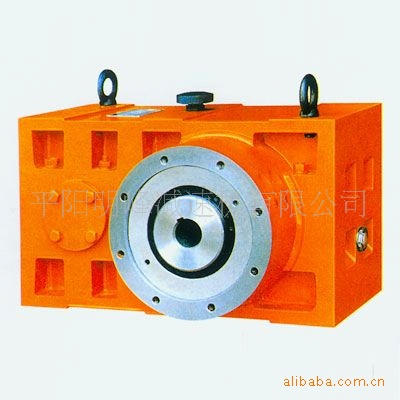

ZLYJ系列減速機是為塑料、橡膠螺桿擠出機配套設計的高精度硬齒麵帶推力包的齒輪傳動裝置。產品設計參照JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范。其特點是齒輪和軸類零件采用瞭高強度合金鋼材質。齒輪經滲碳、磨齒工藝加工。齒輪精度為GB10095-88，6級。齒麵硬度HRC54-62。在空心輸出軸前端配置有大規格推力軸承，承受螺桿工作時的軸向推力。整機具有體積小、承載能力高、傳動平穩、噪聲低、效率高等特點。
二、適用范圍
  1.高速軸轉速不大於1500轉/分
  2.齒輪傳動圓周速度不大於20米/秒。
  3.工作環境溫度為-40~45度，如果低於0度，啟動前潤滑油應預熱0度以上，本減速機可用於正反兩個方向運轉，但部分機型高速軸帶單向油泵，默認方向為：麵對輸出軸，輸出軸為順時針旋轉。

減速機的承載能力

型號	ZLYJ															ZSYJ
規格	112 -8	133 -8	146 -10	173 -10	△ 200 -12.5	△ 225 -12.5	△ 250 -16	※ 280 -16	※ 315 -16	※ 330 -16	※ 375 -16	※ 420 -16	※ 450 -20	※ 560 -20	※ 630 -20	※ 450 -32	※ 560 -57	※ 630 -44
	公稱輸入功率(kW)n入=1500r/min
一般可靠	15	22	30.8	39	55	82.5	75	116	171		260	315	303	600	825	240	240	370
高可靠	10	15	18.3	30.8	45	67	60	75	75	207	207	250	266	550	675	200	220	315
	許用輸出扭矩(N.M)
一般可靠	800	1165	1962	2484	4379	6568	7643	11822	17427		26497	32102	38599	76433	105095	48917	87134	103694
高可靠	525	764	1165	1962	3583	5334	6306	7643	11822	21000	21096	25478	33885	70063	85978	40764	79873	88280
	許用輸出軸軸向推力(KN)
軸向推力	35	39	54	110	155	180	192	250	287	390	390	430	500	700	770	500	700	770
	推薦配置
螺桿直徑φm	35	45/50	55	65	75	90	100	105/110	120	130/150	150/160	165	165	190	200	165	190	200
輸入功率kw	5.5	8	11	18.5	26	45	45	55	75	132	132	160	213	440	540	200	220	315
n入	800	800	900	900	1000	1000	1120	960	960	960	960	960	1200	1200	1200	1500	1500	1500
n出	100	100	90	90	80	80	70	60	60	60	60	60	60	60	60	47	26	34

註：1、△-帶冷卻，※-帶冷卻和強製油循環。112、133、146、173按高可靠預選用時不需帶冷卻。 2、表列輸入功率和輸出扭矩已考慮工況系數，可直接選用。 3、表列輸出扭矩是主要選型依據。傳動比可按用戶需要調整。ZLYJ的i為6.3—20。 4、當取軸承負荷系數fd=1.5時，按表列許用軸向推力和輸出軸給定轉速計算，推力軸承的理論計算壽命，除133、146兩型為1.2萬小時左右，其餘各型皆在2.5萬小時左右。 5、以下幾種情況、應對減速機的冷卻設計參數校核： 5.1 按高可靠數據選用，但輸出轉速超過表（2）n出時（即加大瞭輸入功率）。 5.2按一般可靠選用，輸入功率加大時。 5.3當內冷卻方式散熱麵積不足時，采用帶油泵的外置式油冷卻器。采用冷卻器需在訂貨時另外說明。

質量保證一年,有問題馬上派人過去

.齒輪（軸）采用高強度合金經滲碳淬火、磨齒加工，齒麵硬度高，齒輪精度高。 2.輸出軸配置有高承載能力的推力軸襯、軸襯均采用國傢優質產品。 3.較大規模減速機皆配置有強製潤滑和冷卻系統。 4.本系列產品采用六麵加工箱體、除可臥式安裝外、適當調整，也可立式安裝。 5.傳動效率高，噪音低、可長時間連續運轉。

安裝使用和維護

1、減速機應安裝在平整的基礎上，在地腳螺栓均勻緊固的情況下，應保證插入輸出軸中的螺桿能無卡滯地均勻回轉，以免給輸出軸軸承增加附加應力而影響軸承壽命。不得采用強力裝拆螺桿。

420以上（含420）規格的減速機的動力輸入隻允許用聯軸器輸入動力。在安裝時，應在地腳螺栓緊固的情況下，確保聯軸器的安裝誤差不超過允許范圍。不允許在未調平地腳支撐時，先對中聯軸器、後緊固地腳螺釘，以免給輸入軸造成過大的附加力矩。如用戶確實需要采用三角帶輸入動力時，請在訂貨時明確提出此項要求！

375以下（含375）規格，允許用三角帶輸入動力。請盡量采用高強度窄V帶！且三角帶輪應全部車削加工，回轉平衡。高強度窄V帶使用，可減小張緊力並使合力中心靠近輸入軸內側。對減小作用於前軸承支點外側載麵的附加彎矩十分有利。三角帶在初裝下，三角帶緊邊中點在2-3公斤外力下壓，可發生8-10mm變形。

由於硬齒麵減速機的中心距較小，無法配置較大軸承，軸頸也較細。聯軸器的對中和三角帶的張緊是否符合上述要求，將會直接影響輸入軸和軸承，以至整機的壽命！

2、在減速器按裝完畢後，註潤滑油至油標上油位。該油位應在潤滑油在箱內分佈均勻後確定，油位應經常檢察，任何情況下，油位不應低於下油標位置。首次使用300～600小時後，應換油一次。以後每3000小時換油一次。更換應在減速器停車，潤滑油尚未冷卻時排放。箱體應用同品質的油沖洗乾凈。若因粘度高不宜沖洗可先加熱。

在有強製潤滑的油路中。配置有功能極先進完善的TF型箱外自封式吸油過濾器。該濾清器具有以下功能：（1）打開前蓋，拆下濾芯時，內裝的自封閥會自行關閉，切斷油路，防止油箱存油外流。（2）帶有綠、黃、紅三色帶的發訊器，可隨時顯示濾芯堵塞狀態（綠-通暢，黃-局部堵塞，紅-較嚴重堵塞）。當出現較嚴重堵塞時，發訊器會發出訊號（請將發訊器兩輸出線端接入報警線路），提醒用戶停機清洗或更換濾芯。（3）在發訊後用戶仍不清洗，濾芯進一步堵塞時，濾清器中的旁路自行打開，潤滑油將不經過濾芯循環。

按用戶特殊要求配置的電接點壓力表，可監控油泵的工作狀態。當油泵損壞，油路停止供油，電接點壓力表失壓時，壓力表會有電信號輸出。此時控製電路會自動報警，切斷電源，停機檢修，以免上部軸承缺油而燒損。

為避免電機在啟動瞬間，油壓表因瞬時油流未到而反過來切斷電源影響正常啟動，建議在電機控製回路中，設置延時斷電器，以保證電機正常啟動。

電接點壓力表，在出廠前，已把下壓指針調至0.3～0.4Mpa處（上壓指針不用訊整），在運行一段時間後，因油熱而粘度下降，可能油壓會下降，影響正常工作。此時松開表座一側的鎖緊螺母，用螺絲切調整調壓螺針（旋入），使油壓升高。在調高壓力後，請鎖緊螺母，以上所述的報警控製電路，皆需用戶自行配置。本設備隻提供可輸出電迅號的相關元件。

3、裝有油泵強製潤滑的減速機，在開車初始階段，可能會因油粘度過高，油泵吸油阻力大而造成進油不足，發出過高的噪聲。該現象一般在潤滑油溫度升高後，自行消失。

在正常運轉中，如出現油泵噪聲增高，一般情況可能是油路阻力過大。此時情況請清洗濾清器及其他相關部件。

無論哪種規格的減速機，在長期不用或氣溫過低時啟動使用，都應空車運轉一段時間，待各軸承處充分潤滑後方可加載運轉。
