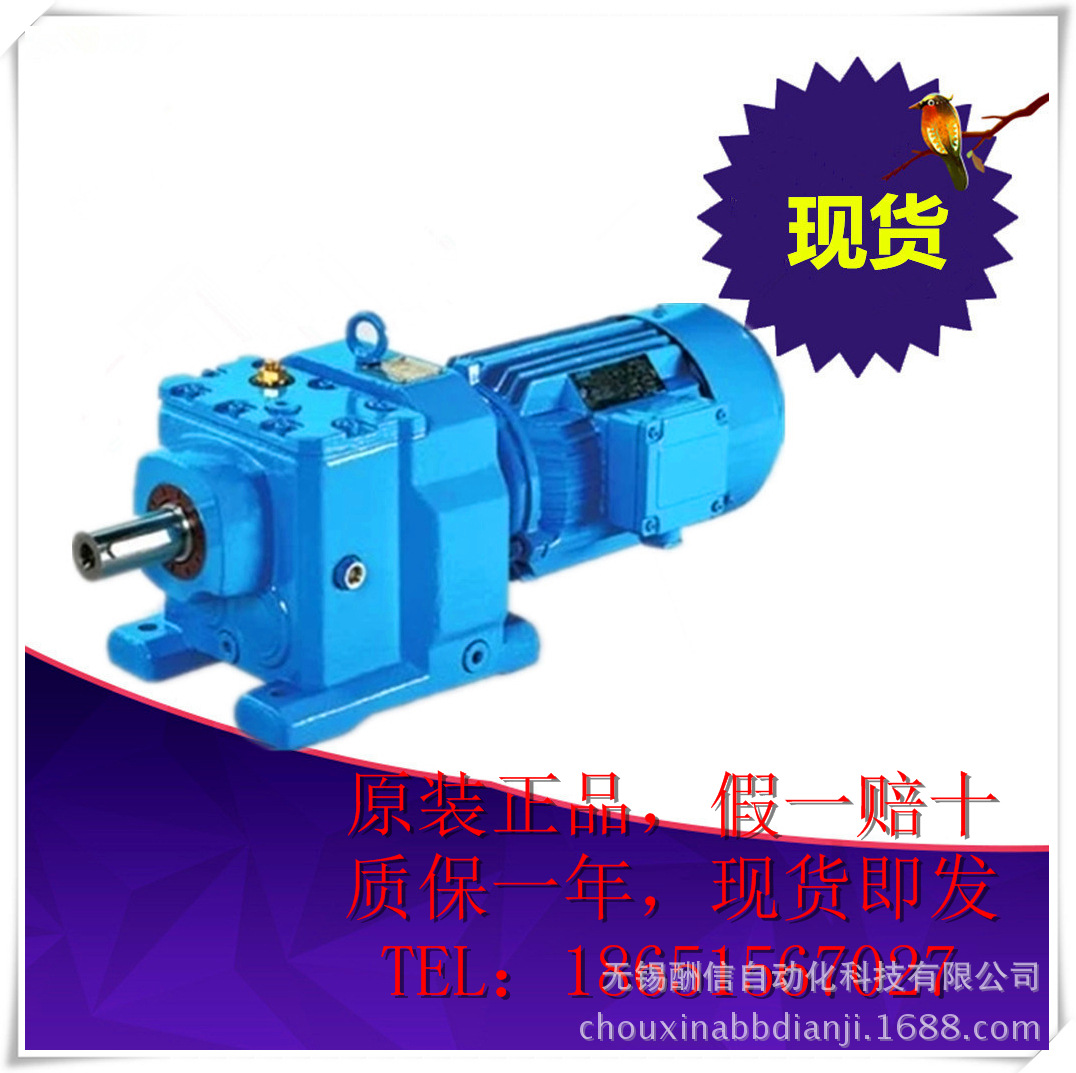

西門子弗蘭德R系列斜齒輪減速機/西門子攪拌機專用斜齒輪減速電機
類別：齒輪減速機
齒輪類型：斜齒輪減速機
安裝形式：立式
佈局形式：法蘭軸伸式
齒麵硬度：硬齒麵
用途：減速機
品牌：西門子（弗蘭德）
型號：RF 77
輸入轉速：7.5（rpm）
額定功率：380（kw）
輸出轉速范圍：7.1~10（rpm）
許用扭矩：227（N.m）
使用范圍：包裝機械
級數：多級
減速比：195.24
極數：4級
減速機重量：36kg
使用系數:3.4
弗蘭德減速機根據單元模塊化設計原理大大減少瞭零部件種類，庫存的主要零部件可使世界各地的弗蘭德製造廠能夠在短期內供貨。 弗蘭德針對標準產品所涵蓋的范圍找到最優方式來加工零件，從而確保能夠提供最好的性價比。
弗蘭德減速機即可臥式安裝，也可立式安裝；也可根據用戶要求采用其它安裝形式。
硬齒麵齒輪減速機主要材料：
——箱體：鋁合金（機座07-27），鑄鐵（機座37-167）；
——齒輪：20rMo鋼，碳、氮共滲處理（精磨後保持齒麵硬度HRC60，硬層厚度＞0.5mm）；
——平鍵：45鋼，表麵硬度HRC50。
表麵噴塗
——鋁合金：
1）拋丸處理後，特種防腐處理（保持銀白合金色感，並耐用汽油、二甲苯等有機溶劑的腐蝕）；
2）磷化處理後，噴塗RAL7024黑灰啞光油漆；
——鑄鐵：噴塗RAL7024黑灰啞光油漆。
工作效率
齒輪減速箱傳動的效率是所有傳動式中效率最高的一種，其效率比蝸桿傳動要高的多。齒輪減速機的效率主要由齒輪及軸承的摩擦決定。由於本公司齒輪是采用高精度磨齒機磨削加工，軸承采用NSK軸承，有效的降低瞭摩擦，使齒輪傳動的級間效率達到98%。
需要特別指出的是，在某些安裝方式時第一級的齒輪完全浸在油中，對於機座號及高圓周速度的輸入級，這會引發攪油損失並產生一個不容忽視的參數。所以，當R97、R107的輸入轉速大於2500r/min,RC107以上機座的輸入轉速大於1500r/min,並采用M2或M4安裝方式時，須考慮攪油損失。
技術參數
●全套系列產品——您的最佳選擇
西門子真正做到瞭全系列。R 系列減速電機使西門子驅動產品系列更加完善，為您提供功率范圍從0.09kW 到 200kW 所有類型的減速電機——包括斜齒輪傘齒輪減速電機、斜齒輪蝸輪蝸桿減速電機、同軸式減速電機、平行軸式減速電機以及蝸輪蝸桿減速電機。西門子減速電機符合國際標準，可適用於全球不同應用領域，全套綜合驅動解決方案使您放心無憂。西門子是您的最佳選擇。
●實用的模塊化系統——應用靈活
西門子科技力求滿足您的任何需求。模塊化設計不僅提供常規設計，還可根據客戶的不同需要安裝不同類型的齒輪箱，為客戶提供個性化組合。通過不同形式的齒輪組合，滿足各種驅動要求。安裝在 R系列 減速電機上的西門子電機同樣具有模塊化設計和邏輯優化設計的特點。 製動器、強冷風機和傳感器等功能單元可方便地安裝在標準電機上， 使電機不僅可在交貨前按照客戶需求進行選配，並為將來其他功能單元提供可擴展空間。使 R系列 減速電機真正實現靈活應用， 滿足客戶各個階段的應用需要。
詳細信息
——采用模塊化設計,傳動比覆蓋范圍廣,分配精細合理;
——從07-167共14種機座規格,傳動功率范圍0.09KW-160KW;
——外形設計適合全方位的萬能安裝配置;
——傳動比較精確,范圍覆蓋1.30-289.74,可根據需要任意選取;
——齒輪經高精度磨齒機磨削加工,傳動平衡、噪音低、級間效率達98%;
——為特殊低速場合專門設計的雙聯體減速機,將RC減速機的傳動比拓展至27000。
更多應用領域

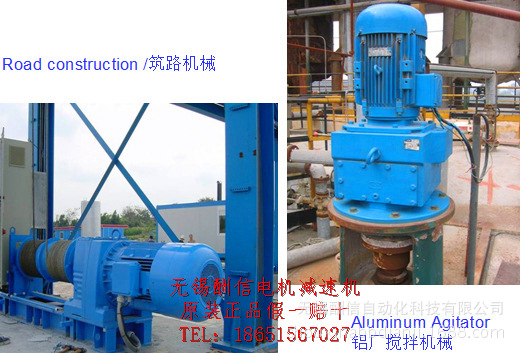

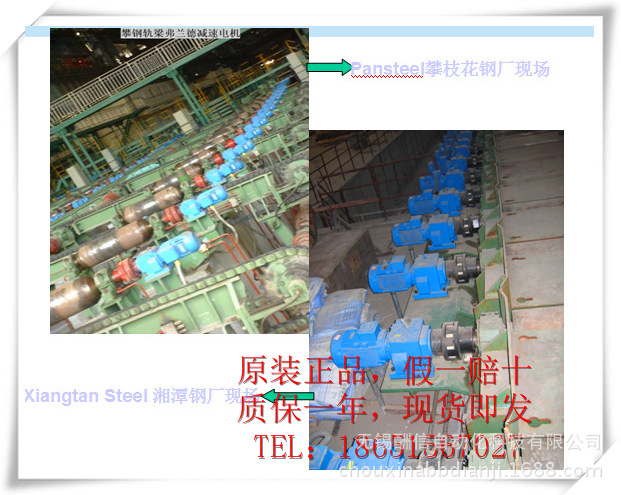

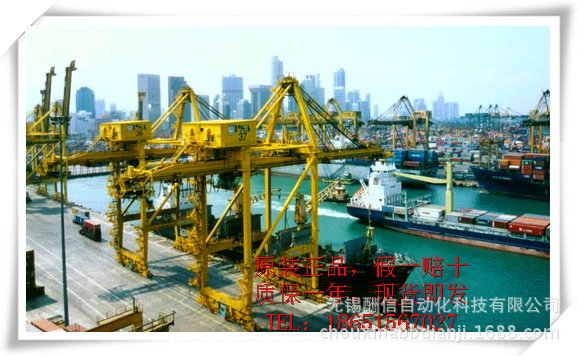

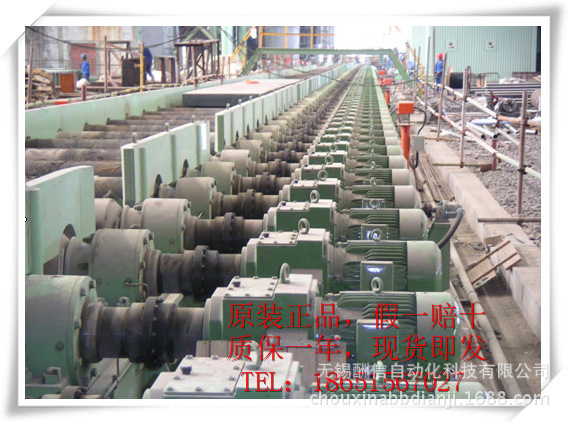

攪拌機、輸送機、起重機、行走機構、舞臺設備、混合器、機場物流設備、污水處理設備、食品飲料機械、冷卻塔驅動、擠出機、倉儲設備、食品飲料機械、輥道輸送、曝氣機、印刷造紙機械、環保設備、遊藝設備、包裝機械、木材和塑料加工。
