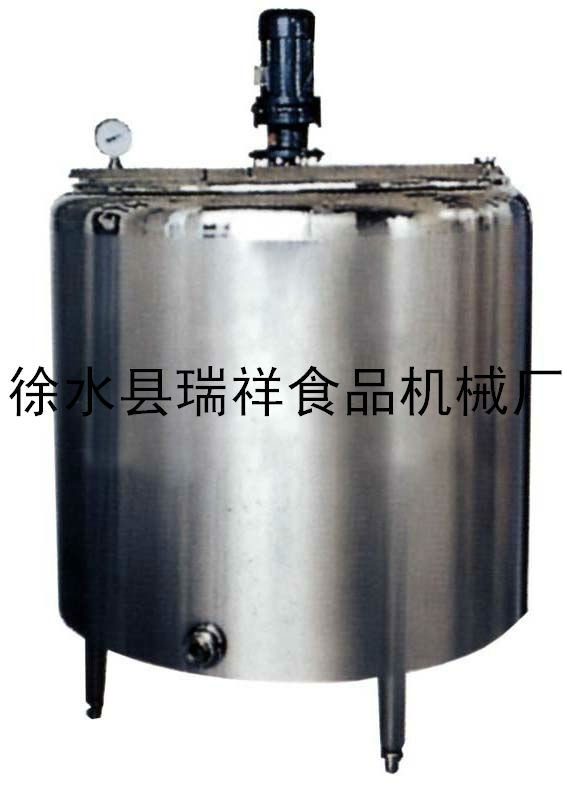

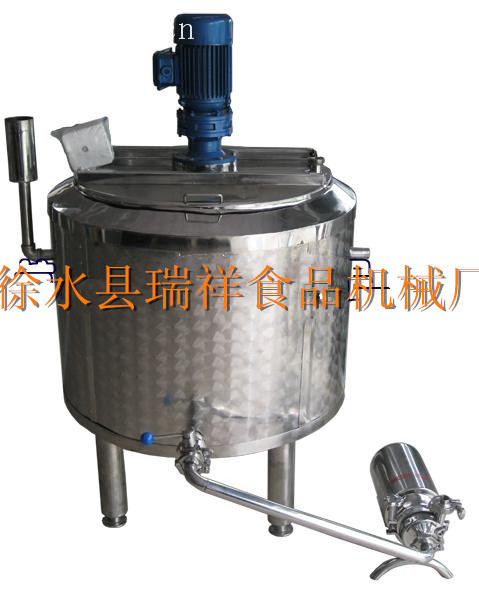

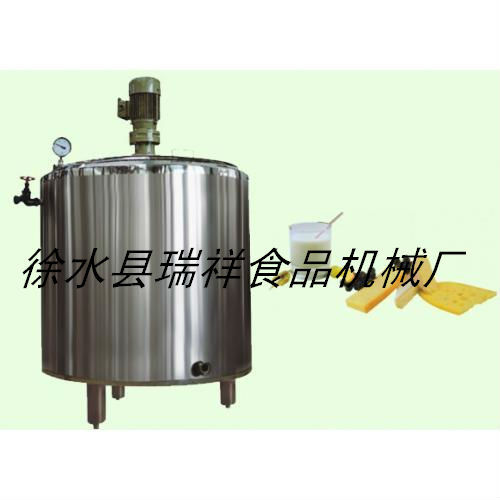

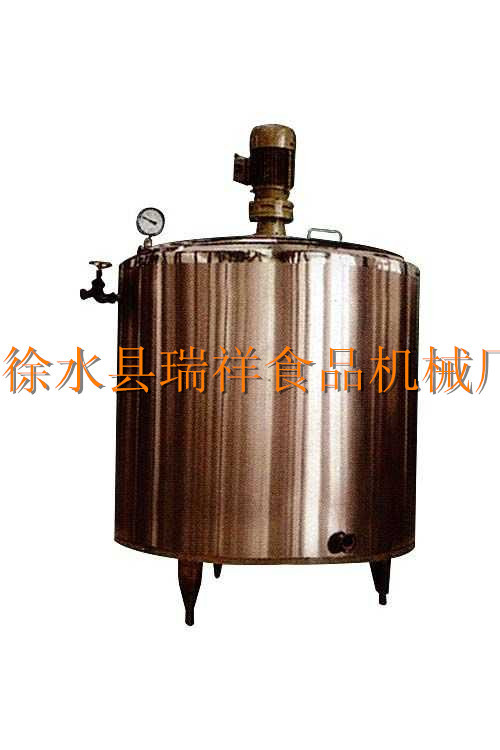

不銹鋼冷熱缸：
一、應用概念：
該系列冷熱缸廣泛用於食（乳品）飲料、果酒、調味品、油脂、顏料等行業的物料加熱、攪拌、調配、冷卻、保溫。
二、設備結構特性：
1、受熱麵積大，空心夾套內設置螺旋式導流管，強化瞭傳熱過程，熱效率高，加熱（冷卻）均勻。
2、按照衛生及要求設計，結構設計極具人性化，操作方便，傳動平穩，噪音低。
3、適宜的徑高比設計，俺去定製攪拌裝置，節能、攪拌、調配效果好。
4、內罐體表麵鏡麵拋光處理（粗糙度Ra≤0.4μm）；各進出管口，視鏡，人孔等工藝。開孔與內管體焊接處均采用拉伸翻邊工藝，圓弧過渡，光滑易清洗無死角，保證生產過中的可靠性，穩定性，符合“CGMP”等規范要求。

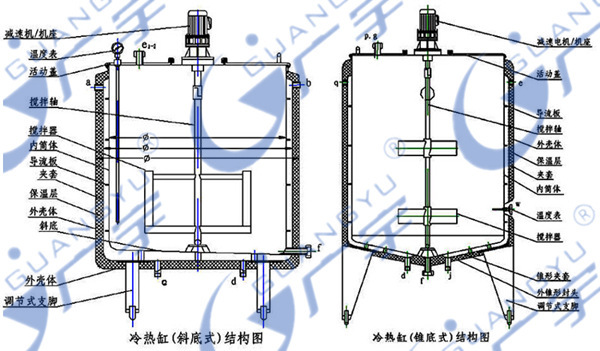

三、主要結構與配置說明：
| 結構形式 | 立式，上蓋開啟式，下斜底（精選壓加工成R角，與內罐體焊接，拋光後無死角，並向出料口呈5°傾斜 ，便於放凈物料無滯留。 |
| 夾套形式 | 采用空心夾層，半圓盤管夾層（按需要選擇）或熱火冷卻效率高。 |
| 保溫材料 | 填充珍珠棉，巖棉或聚氨酯澆註發泡按工藝構造，具有良好隔熱保溫效果。 |
| 外飾麵筒體 | 采用鏡麵拋光或2B原色亞光或2B磨砂亞光處理，外形美觀整潔。 |
| 攪拌裝置 | 罐頂中（偏）心攪拌；攪拌槳形式：框式，推進式，槳葉式等。 |
| 液位計形式 | 玻璃管液位計，靜壓傳感式液位計，超音波液位計等。 |
| 支腳形式 | 可調節圓管式。 |
| 設備附配件設置 | 溫度計（液晶數顯式或表盤指針式），料液進出口，冷熱媒進出口等介面 |
四、主要規格及主要技術參數：
| 公稱容積 | 300L | 500L | 1000L | 2000L | 3000L | 5000L | 6000L | 8000L | 10000L |
| 內罐體直徑（㎜） | Ø800 | Ø900 | Ø1100 | Ø1400 | Ø1600 | Ø1800 | Ø1900 | Ø2000 | Ø2100 |
| 換熱麵積（㎡） | 1.7 | 3.0 | 4.5 | 7.5 | 10 | 13 | 15 | 18 | 21 |
| 攪拌動率（KW） | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3.0 | 4.0 | 5.5 | 5.5 |
| 攪拌轉速（r/min) | 可供選轉速：17、32、 48、60、82、127 155或采用無極調速 變頻調速 | ||||||||
| 工作壓力（MPa) | 夾套：0.08~0.3MPa 內罐體：常壓 | ||||||||
| 工作溫度（℃） | 夾套＜138℃，內罐體： ＜100℃ | ||||||||
| 設備材質 | 內罐體SOS304或 SUS316L；夾套： SUS304或Q235-B；外筒麵 筒體：SOS304 | ||||||||
| 容器類別 | 根據設計壓力，介質特性 分類為常壓容器，一類壓 力容器 |
