偉志水處理設備趙淵珍15312197603

設計依據:

1．《管道分質供應直飲水衛生規范》

2．《生活飲用水水質標準》GB5749-85

3．《飲用凈水水質標準》CJ94-1999

4．《生活飲用水標準測法》GB/T5750-1985

5.國傢工業用水標準GB1732-1998和GB17324-1998

設計施工原則:

1. 系統產水、供水水質符合國傢《工業用水水質標準》要求；

2.考濾到將來可能的需求或變化，在系統設計上適當的前瞻；

3.在設計上采用成熟的技術、運行可靠、管理方便並且節省投資的新工藝、新材料、新技術、新設備；

4.為確保系統的安全性和可靠性，提高系統的利用率和保證自控系統穩定可靠，采用先進、可靠的自控技術和工藝設備；

5.在註重系統投資規格和運行成本——良好的經濟效益的同時，也充分註意環保節能的要求——良好的社會效益。

設備系統性能特點:

1. 主機部件均采用進口產品，性能可靠。

2. 單位膜麵積的透水速度快、脫鹽率高；

3. 機械強度好，壓密實作用小；

4. 化學穩定性好，能耐酸堿和微生物的侵襲；

5. 使用壽命長，性能衰減小。

6. 系統無易損部件，無需大量維修，使用壽命長

7. 前置處理系統可保護主機高壓泵及反滲透膜不受硬物損害。低壓開關裝置保護高壓泵，不會因供水停止而損壞。

8. 先進的膜保護系統，在設備開機時，該裝置自動發出沖洗膜的命令，淡化水自動沖洗乾凈膜表麵的污物，降低污染速度，處長膜使用壽命。

9. 低壓聚酢胺復合膜，運行壓力低，保證瞭系統的高效並降低運行成本。

1. 產品水、濃縮水，設有流量計以監控並調節出水量系統水利用率，通過合理工藝設計，水利用率高
2. 產品水在線電導率機連續監測產水水質。
3. 進水及排水壓力感知器，在線監測反滲透膜壓差，提示清洗時間，並設計有膜清洗系統。

實施范圍:

1. 出水量：0.5T/H
2. 供電：根據我方提出的容量，用戶將動力電送至我方電源控製箱上。
3. 藥品：調試過程所用的消耗品由用戶提供。

設備工藝原理:

1.石英砂:

把水中一部分較大的固體顆粒或容易沉降的雜質加以去除。將水中的細小顆粒雜質截留下來，從而使水得到進一步的澄清和凈化，使水的渾濁度小於5mg/L，可使水中的有機物、細菌、病毒等隨著渾濁度的降低而被大量去除。

2.活性炭:

活性炭被廣泛應用於生活用水及食品工業、化工、電力等工業、生活用水。由於活性炭的比表麵積大，其表麵又佈滿瞭平均直徑為20~30埃（A）的微孔，因此，活性炭具有很高的吸附能力。此外活性炭的表麵有大量的羥基和羧基等官能團，可以對各種性質的有機物質進洗化學吸附，以及靜電引力作用。

活性炭吸附是利用活性炭表麵的分子因受力不均衡而具有餘的表麵能。當物質碰撞到固體表麵時，受到吸引而停留在活性炭表麵，從而達到脫色、去臭味、脫除重金屬、各類溶解性有機物、放射性元素等。去除水中有害物質。凈水性活性炭濾料，碘值在1200以上經過酸洗處理，顆粒直徑10-24目。它能有效地吸附水中的餘氯。

3.RO反滲透裝置:

反滲透技術通常用於海水、苦咸水的淡化；水的軟化處理；石灰質處理：鈣鎂離子處理：廢水處理以及食品、電子、電鍍、醫藥等工業、直飲水的提純、濃縮、分離等方麵。此外反滲透技術應用於預除鹽處理也取得較好的較果。因此節約費用，而還有利於環境保護。

采用世界上最先進的美國海德能公司生產的低壓聚酰胺復合膜為主要元件，系統脫鹽率在99%以上，有效去除水中的懸浮物、有機膠體物質、有害細菌、病毒、致熱原等雜質，使出水水質完全達到國傢標準。

4.保安過濾器:

  保安過濾采用國際先進PP棉熔噴濾芯過濾。PP棉能堆留更小的懸浮物、膠體、病原體等物質，保證後續RO系統的正常運行。在前麵工序失效的情況下仍然保證水質的安全、衛生的供應。

系統工藝流程：

  工藝流程

設備平麵流程示意圖:

設備配置規范說明:

 源水加壓泵：

1. 型號；CHL2-40
2. 流量：2-3M³/hr
3. 揚程：45m
4. 材質：鑄鐵
5. 功率：1KW/H，IP44外冷，閉合式電動機，F級絕緣線圈，380V、50HZ單相電流。
6. 用途：源水加壓
7. 數量：1臺

手動多質過濾機：

1. 控 製 頭：手動PVC控製器，可正洗、反洗，進出口口徑1＂。
2. 罐體材質：網際玻璃鋼桶
3. 罐體型號:φ14*54（直徑350MM×高1450MM）
4. 上下佈水器：進口ABS（1套）
5. 管件及配件：UPVC材質
6. 開口方式：＂上開口
7. 濾    材：石英砂
8. 容    量：T2/3
9. 數量：1套

手動活性碳過濾機：

1. 控 製 頭：手動PVC控製器，可正洗、反洗、進出口口徑1＂。
2. 罐體材質：網際玻璃鋼桶
3. 罐體型號:φ14*54（直徑350MM×高1450MM ）
4. 上下佈水器：進口ABS（1套）
5. 管件及配件：UPVC材質
6. 開口方式：＂上下開口
7. 反沖方式：內量式
8. 濾    材：椰殼活性碳
9. 容    量：T2/3
10. 數量：1套

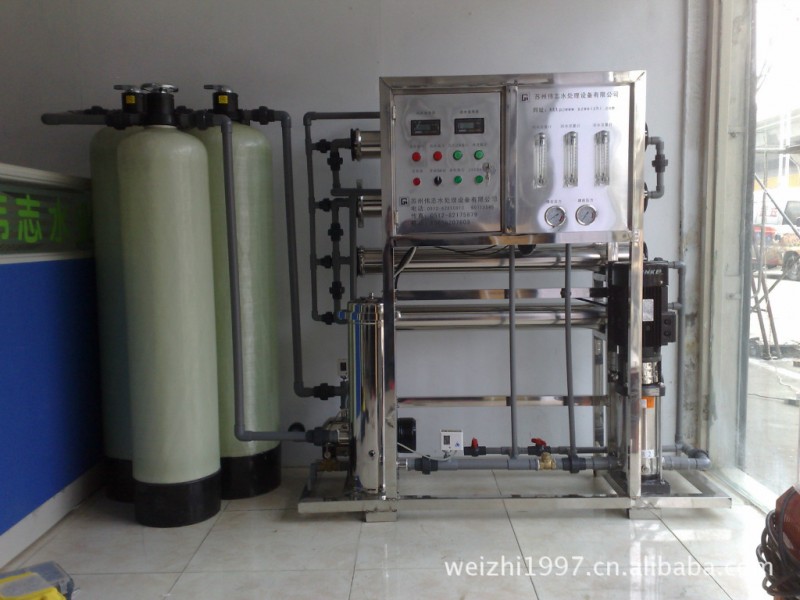

 RO逆滲透純水機

1．     型號：RO-1T

註：膜回收率40-60%，脫鹽率99%，耗電量；1.1KW

1. 出水量: 1T/Hr
2. 水質：國傢衛生部直飲水標準：總固體溶解量PPM10以下

4. 精密過濾器:

a、 型號：YF-20

b、 材質：304#不銹鋼

c、 濾料：20英寸5μPP棉濾芯5支裝

5.高壓泵:

a、 型號: CDL2-130

b、 電源: 380V     50HZ

c、 功率: 1.1KW/H

d、 揚程:720M

e、 流量:1-2T/H

f、 型式:多級離芯泵(立式)

g、 材質:於水接觸不銹鋼

h、 產地:杭州

i、 數量: 1臺

6.RO膜

d、 廠牌: 美國海德能

e、 型號:  4040型(4支)

f、 材質: 復合膜(TFC)

g、 最大操作壓力:  150-180PSI

h、 型式: 卷式膜

i、 膜殼: 高壓SUS304不銹鋼

j、 連接管路: U-PVC

k、 流量: 一支膜每小時0.25T純水，（膜的正常流量每支為0.3T,但由於運行過程中會下降透水率7%-9%之間,所計算為0.25T）。

7.配件:

a、 機架:全不銹鋼

b、 304#不銹鋼膜殼4040（4支）

c、 連接管路為:高壓U-PVC管

d、 控製箱:不銹鋼

e、 內設:漏電開關、手動操作開關、交流接觸器、中間計電器、延時器

f、 電磁閥:ATRTA（臺灣）

g、 電導表：CM-230（1臺）

h、 流量計：20GPM（2塊）

i、 壓力表：EAST（臺灣）

j、 電道計：CM-230

8．功能 ：

a、 缺水低壓保護(臺灣)

b、 滿水高壓裝置(上海)

c、 自動定時沖洗裝置(浙江)

d、 操作壓力調節閥(福建)

e、 回水調節閥(福建)

f、 強製自動沖洗裝置(臺灣)

g、 進水、出水充油壓力表(臺灣)

h、 純水流量計(無錫)

i、 濃水流量計(無錫)

l、附優劣指示燈(浙江)

工程管路：

1. 型號；U-PVC給水管
2. 配件：直通、三通、彎頭、活接、球閥。
3. 尺寸：6分、1分、寸給水管並用

純水設備系統配置報價：
