施壓時在膠片上會出現紅色區。
色彩的濃度會隨著壓力的改變而改變。
Prescale膠片可以精確地測量壓力、壓力分佈和壓力平衡。
富士在彩色膠片生產方麵的先進技術使其能夠生產測量壓力的極薄和穩定的小於200μm(100μmx2)的Prescale膠片。
施壓時在膠片上會出現紅色區。色彩的濃度會隨著壓力的改變而改變。
提供瞭七種Prescale來滿足測量壓力的廣泛需求。
優點
- 便利地、直觀地檢查所施壓力的分佈/均勻性
- 不同的色彩濃度表示的所施壓力甚至可以轉換成數值。
- 無需特殊設備或者裝置，成本低
- 測量速度快，所提供的圖片直觀清晰。

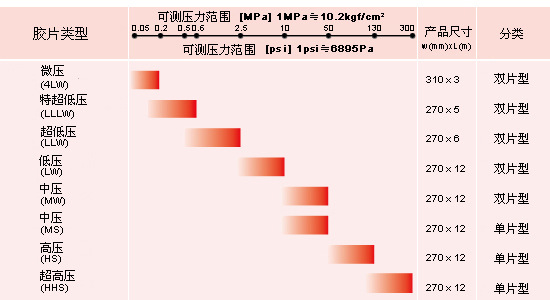

列表
根據壓力水平提供瞭八種Prescale膠片，請選擇合適的Prescale膠片。
結構
有兩種Prescale。單片型的聚酯片基板上塗有顯色物質，上麵又有微囊生色物質。雙片型由兩個聚酯片基組成。一個塗有一層微囊生色物質，而另一個塗有顯色物質。使用兩個膠片時塗層要麵對麵。
兩種Prescale（微壓：4LW-中壓：MW）
工作原理
施壓時微囊破裂，生色物質與顯色物質相互反應，紅色區出現在膠片上。
單片型（中壓：MS-高壓：HS）

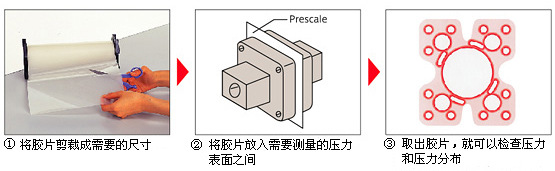

使用方法
感壓紙是是世界上唯一能測試壓力的材料。
施壓時，發色劑微囊破裂、與顯色劑發生反應。
- *操作具有極其低壓的膠片時要尤其註意。不要觸摸、摩擦或者彎曲成色紙張的表麵。
雙片型（微壓：4LW-中壓：MW）
正確裁切兩張Prescale膠片（A膠片在黑色袋內、C膠片在藍色袋內）。每個膠片的粗糙麵相互麵對、把膠片插入要測量壓力的地方。施壓、膠片上出現紅色區，而且顏色密度隨著壓力水平的改變而改變。拿出C膠片，並檢查壓力的分佈情況。如要更精確的壓力值，請使用壓力分析系統。
單片型（中壓：MS-超高壓：HS
正確裁切黑色袋裡的Prescale膠片。
把膠片插入要測量壓力的地方。
施壓，紅色區出現在膠片上，顏色密度隨著壓力水平的改變而改變。拿出膠片。
檢查壓力的分佈情況。
如要更精確的壓力值，請使用壓力分析系統。
應用
汽車
調節汽車各個部件的壓力分佈和平衡。
汽缸蓋墊圈、引擎、剎車、離合器、輪胎、汽化器、密封墊、鑄件、油盤、變速箱等。
LCD
- 調節偏振器粘附的壓力分佈。
- 調節ACF壓焊和TCP壓焊的壓力分佈。
半導體
- 在磁帶反麵磨削和切割時，調節疊層卷片的壓力分佈。
- 在半導體CMP加工過程中，調節拋光的壓力分佈。
印刷電路板
- 調節焊料膏擠壓印刷電路板的壓力分佈。
- 調節多層印刷電路板的感光劑膜（DFR）疊層的壓力分佈。
適合於許多其他應用
- 調節高性能卷片的包膠夾輥的壓力平衡。
- 調節疊層卷片的壓力平衡。
- 調節高性能膠片的風壓壓力。
- 調節真空膠合機的壓力分佈。
- 調節燃料電池組的壓力分佈和流程檢驗。
