CVM型定量閥使用說明書

1. 1. 使用前註意事項

（1） 本定量閥適用的油脂粘度為 No.0 ~No.2,當使用油脂以外的流體時請向我們咨 詢。

（2） 請正確連接空氣管路。電磁閥的 N/O側(B端口)與分配閥下端的空氣管路連接， N/C側(A端口)與分配閥上端的空氣管路連接。

（3）  確保油脂配管、空氣管路的密封，不得有松動。

（4） 根據使用條件的差異，推薦噴嘴尺寸（回吸作用有效的范圍）見表 1，如果噴嘴 的孔徑小於1mm, 可能會造成滴液，此時，請增大噴嘴的尺寸。

表 1噴嘴直徑和長度

1. 2. 使用中註意事項

（1） 油脂的供給壓力范圍為 5.9~14.7MPa（60~150Kgf/cm²），超過 14.7MPa可能造成 油脂的泄漏。

（2） 油脂管路聯接後，啟動給油泵填充油脂。此時，請註意不要在管路內形成空氣 層。事先松開定量閥入口接頭，在給油泵運行時將空氣連同油脂一同排除。

（3） 定量閥在最小排油量附近工作時可能不穩定。即使定量閥的排油調節螺栓已經 調到最小的行程，隨著供油管路的壓力升高，出油量可能會有些超量。

（4） 設定的出油量越少,出油量和回吸之間的平衡就越容易受到破壞,造成出油量不 穩定。在這種情況下，為使得出油量達到穩定狀態，應多次調整噴嘴的尺寸（直 徑和長度）。

（5） 長時間放置（早晨和午休）後的第一次的出油量可能會有些超量。這是因為定 量閥本體內部以及噴嘴與塗油夾具之間的油脂餘壓的影響和溫度的變化造成油 脂膨脹而引起的。（噴嘴和夾具以及配管接頭內的容積越大越容易發生此問題） 另外，由於長時間放置產生的回吸效應使得噴嘴內的油脂回流到定量閥一側， 造成最初的幾次無法響應定量閥的動作而出現出油困難的問題。因此，長時間 放置的情況下，在使用之前應試著先運行幾次。

（6） 為瞭防止定量閥待機時（副活塞上升）出油口出現滴油現象和油脂變質（油份 分離），在休息時定量閥長時間不工作的情況下，停止供油泵，關閉定量閥前的 截止閥，並釋放油脂管路的壓力。

（7） 根據使用條件的不同，推薦的最小周期時間（秒）見表 2，供參考。 （8） 排出量調節時，請先將油脂管路的壓力釋放。

（請不要在加帶壓狀態下調節排油量螺栓）

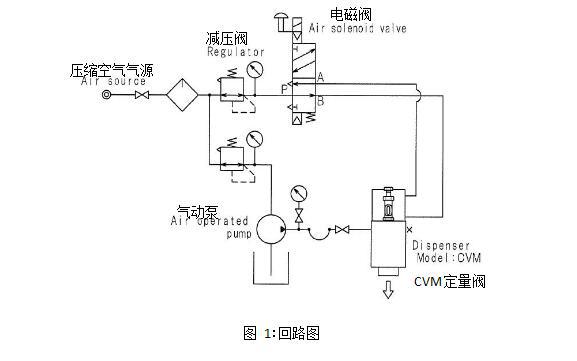

1. 3. 回路圖 下圖為一般的系統構成回路圖1，供參考。

4.外形尺寸、規格和各部分的名稱及用途（表3）
