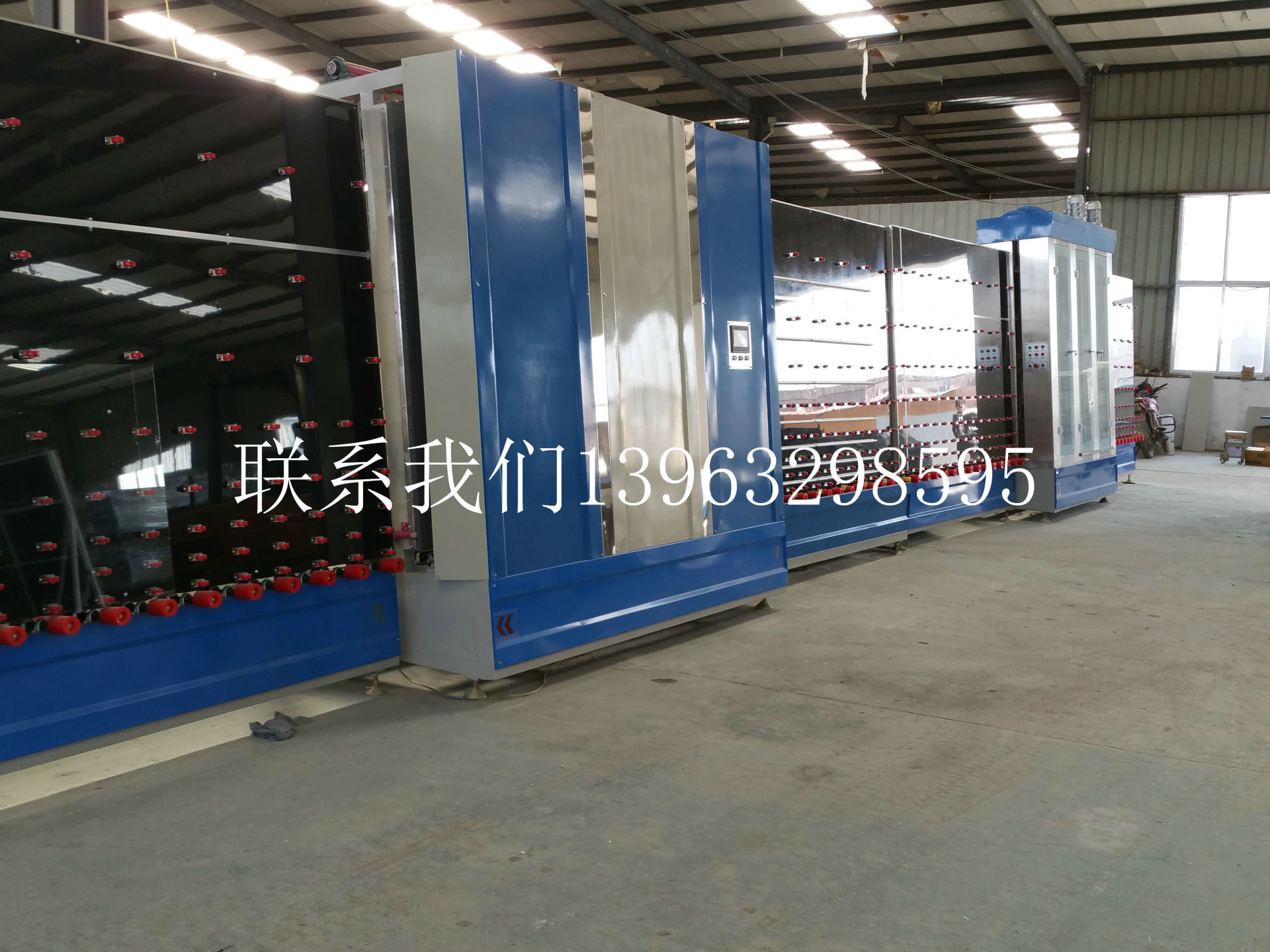

LBX1800A立式中空玻璃平壓生產線能完成如下功能：玻璃清洗、乾燥、合片、板壓、翻轉等功能。
LBX1800A立式中空玻璃平壓生產線是槽鋁式中空玻璃生產中的專用設備，其電器部分主要元件采用進口元件，該生產線具有占地麵積小、總功率低、效率高、性能可靠、維護方便。
二、主要技術參數
電源： 380V 50Hz
總功率： 18kW
清洗傳送速度： 2-7m/min
最大加工尺寸： 2400*1800mm
最小加工尺寸： 450*500mm
中空玻璃最大厚度： 48mm
外型尺寸： 18000*2600*2900mm
三、主要結構及性能特點
LBZ1800P槽鋁式中空玻璃生產線中的組成設備主要包括入料段、清洗乾燥段、檢查段、合片段、輥壓段、翻轉臺六段。其結構簡圖見附圖1。
（一）入料段、清洗乾燥段、檢查段、合片段結構及性能特點
四段均以相同的傾角立式安放，結構緊湊、經濟實用、效率高、維護方便。清洗箱為不銹鋼材料製造，傳送輥為耐酸堿橡膠輥；通過有機玻璃視窗可隨時方便地觀察玻璃清洗情況；入料段、清洗乾燥段采用手動無級調速電機傳動，玻璃以最佳的速度平穩地運行。乾燥段采用大風力傾斜風刀能使玻璃表麵得以乾燥。檢查段設有燈管，能清晰地檢查玻璃的清洗質量；合片段具有玻璃定位及鋁框定位裝置，能完成玻璃定位、鋁框定位安放功能。玻璃由傳送膠輥承托及傳送，傳送輥由電機（輥壓段電機）經過變頻調速器通過鏈輪帶動，玻璃由清洗乾燥段低速進入本段，經檢查合格後加速運行至下一工作段，提高工作效率；由變頻調速器控製本段調速電機的運行速度，光電開關控製玻璃進入下一工作段。
清洗水路系統為循環系統，如附圖2所示，其水箱配有恒溫水加熱裝置，水溫可自動保持在合理的范圍。
水由水泵從水箱抽出，經噴淋水管噴到玻璃表麵上，清洗玻璃後流回水箱，循環使用。若水質較差，需配備水處理裝置（用戶自備），水經處理後進入水箱，按上述步驟循環使用。
風路系統如圖3所示：由風機通過一對傾斜風刀，吹乾玻璃。
（二）輥壓段結構及性能特點
該段用於中空玻璃的壓合。玻璃由輪承托及傳送，輪由鏈條帶動與合片段同步運轉。中空玻璃前邊緣到達壓輥處，傳送停止，壓輥壓下；經過延時傳送啟動，待中空玻璃後邊緣到達壓輥處，傳送停止；再經過延時後，壓輥抬起，傳送啟動，將中空玻璃傳出輥壓段。玻璃在膠輥停止位置通過麵板上的撥碼盤修改，壓合力大小由進氣壓力調整。
（三）翻轉臺結構及性能特點
翻轉臺的功能是把壓合好的中空玻璃從垂直翻至水平。玻璃由傳送膠輥承托傳送。工作臺麵分佈萬向輪，由萬向輪形成的平麵支撐玻璃，有利於玻璃在其上移動，兩支氣缸帶動臺麵翻轉。
四、氣動系統
氣動系統原理圖如附圖4所示。
五、電器系統
我公司生產的LBZ1800P立式中空玻璃平壓生產線的電器系統主要電器元件如可編程控製器、變頻器等均采用進口品牌，系統程序自主開發研製而成，技術水平領先國內同行業。
（一）變頻調速部分
變頻調速部分采用英威騰公司生產的變頻器，該變頻器為單向輸入三相輸出，容量為1.5kW，功耗低，輕便小巧，該變頻器主要用於檢查段、等待段、合片平壓段傳送速度的調整，用戶可以根據實際需要打開電控箱調節變頻器上的按鈕進行設定。
