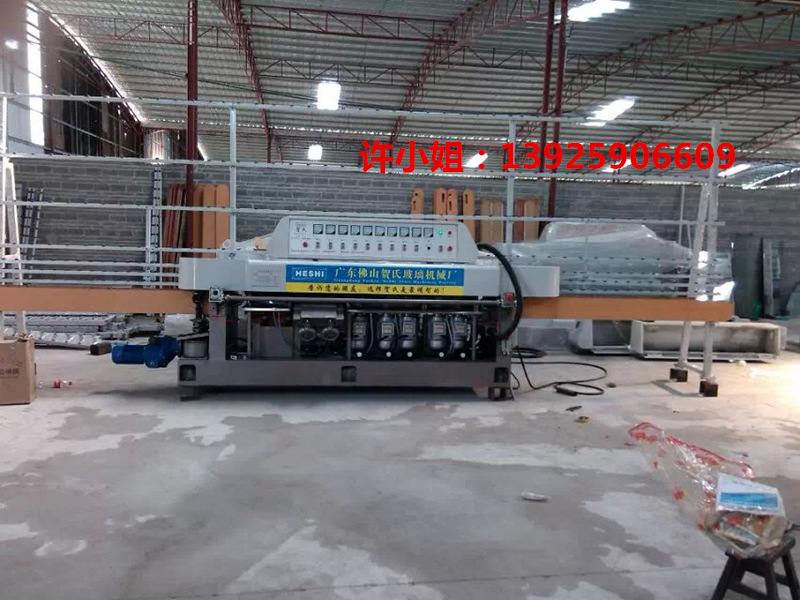

HS-9磨頭玻璃磨邊機主要特點

磨輪配置方案

電機名稱	磨輪名稱及數目	規格（外徑×內孔×環高×環寬）
1號電機（底邊1號）	100#粗磨輪	外徑φ150大×φ12內孔×10×10
2號電機（底邊2號）	240#精磨輪	外徑φ150大×φ12內孔×15×12
3號電機（底邊3號）	IOS40水松輪	外徑φ150大×φ75內孔×25×35
4號電機（底邊4號）	IOS60水松輪	外徑φ150大×φ75內孔×25×35
5號電機（底邊5號）	IOS80水松輪	外徑φ150大×φ75內孔×25×35
6號電機（前倒角1號）	240#粗磨輪	外徑φ130大×φ12內孔×10×10
7電機（前倒角2號）	IOS40水松輪	外徑φ130大×φ65內孔×30×25
8號電機（後倒角1號）	240#粗磨輪	外徑φ130大×φ12內孔×10×10
9號電機（後倒角2號）	IOS40水松輪	外徑φ130大×φ65內孔×30×25

備註：用於磨削平板玻璃平邊的專用機器。該機可對平邊、棱邊的粗磨、精磨及拋光一次完成，傳送驅動采用機械無級變速機，無級可調。前後大梁、底座床身及各磨頭座均采用鑄鐵材料，具有良好的穩定性。其特點傳統、經典，使用操作方便、簡易，性能穩定，質量可靠。可以安裝PLC可編程控製器控製。

整機結構設計都是從維修方便，實用又耐用的方麵來考慮的。給你選擇賀氏品牌直線直邊磨邊機的理由：

1：防水好，新機如果到處漏水的話機器可能長壽嗎？當機器使用一段時間後，更要防止水漏到機器的重要的部位上，漏到底座上還是沒多大的關系，機器總避免不瞭會壞，但是機器要耐用。如果壞瞭也要維修簡單，機器要簡易但不簡陋。

2：穩定！怎樣才知道機器是不是穩定？穩定也可以理解為機器的磨邊精度，因為拋光輪是不磨削隻拋亮玻璃的，所以拋光輪能反應出這臺機的精度，不管你磨長的還是短的還是厚的薄的如果玻璃磨削時有大小頭或精度不高時，(電流表反應出電機拋光的力度)拋光的電流表會一下子高一下子低，這個問題可大可小，直接影響機器的使用壽命，負荷太重會燒壞電機，雖然說直邊機簡單，

但是你在選購時要註意比較下細節：

A采用高速的無級變速傳送，也可根據情況調節快慢，可調范圍大，變速平穩。節約瞭時間與人工及電費。

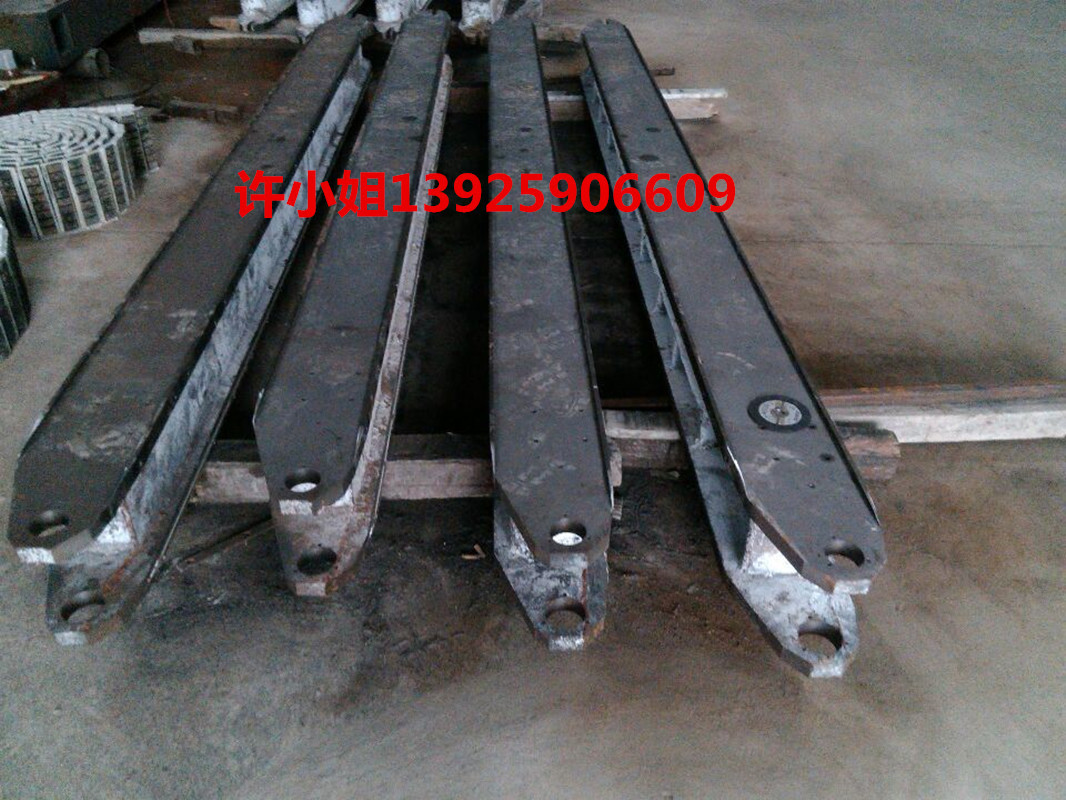

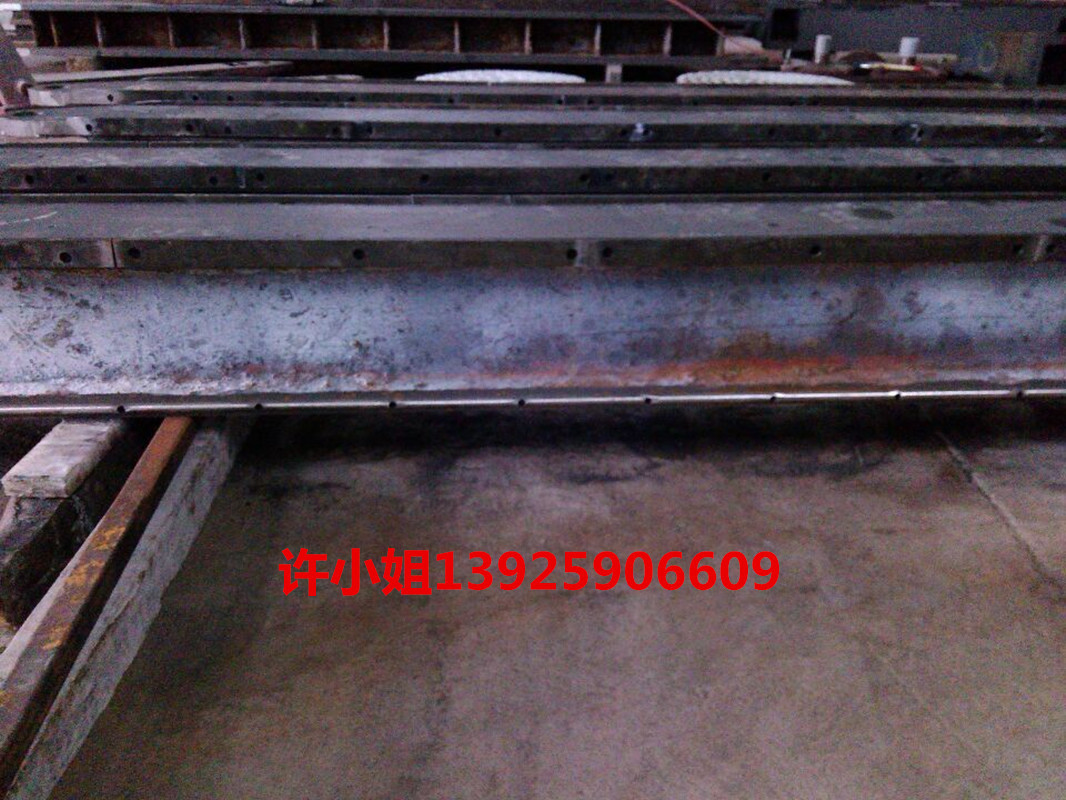

B機器的主要部位：采用鑄件的底座、前後大梁，絕對不是鋼板的，所以不易變形，機器在溫差變化較大的地方一樣經久耐用，前、後梁均經過熱處理加工，更能保證不變形。

C夾緊裝置的前後夾板采用pom材質，經久耐磨。前後壓板均經過特殊磨床工藝，磨削薄玻璃時也不會出現倒角大小頭，1mm的玻璃也不會夾破。

D前後梁在傳統加工工藝隻有龍門刨加工的基礎上再進行瞭磨床加工，大大保證瞭精度，

E大梁的直線走道采用不銹鋼圓條，大大保證經久耐用，終身不要更換，為高強度的工作提供瞭信心保證。

F高精度的加工再加上專用的大梁檢測平臺檢測誤差控製在0.05MM內，大梁的精度保證瞭，那麼機器的使用壽命是不容置疑的，在這方麵我公司是領先同行業的。現在好多廠都沒有檢測平臺。

G采用鋁架毛刷，更換方便，更換時隻要拆裝8個不銹鋼螺絲，輕松簡單，目前隻有我廠首創采用，現同行業大多數采用佈毛刷+鐵板壓緊，當毛刷老化時要更換毛刷時在拆磨輪、電機、不銹鋼水槽，相當重新組裝瞭一次，如碰到技術不好的維修人員那就得不償失瞭。

H防水性能好，從細節方麵來說；不銹鋼水槽兩邊配有接水擋板，防止水滴到電機或電機升降滑板上，加長瞭電機與電機滑動的使用壽命。

I配備高精度直邊專用電機，輕松磨削玻璃，磨頭電機均用100%純銅製造，承諾假一罰百！

L配有過載保護器，為磨頭電機的缺電同發熱等安全提供瞭保護。

J磨不同厚度的玻璃時，在前梁邊裝有數字顯示表，比方：5mm的玻璃調到00050，12mm的玻璃調到00120，根據不同的玻璃來進行調整。非常方便。

K結構合理：前倒角電機與前梁同步移動。你在磨5mm玻璃換磨12mm時隻要調整前梁邊裝有的數字顯示表。

M磨頭水槽采用優質不銹鋼，不銹鋼邊緣均經過壓邊處理，防水套圓筒處用圓管壓成J型，橡膠防水套套在J型圓管上保證不會漏水。

N油漆工藝均經過酸洗，磷化、高溫烤漆等處理，機器長久光亮

O電箱內部采用PVC防電膠板，保證與電箱內的電器電線絕緣。

主要技術數據同配置品牌

磨頭總數	9
電壓	380V-50HZ
裝機功率	22kw
輸送速度	180-300M/H
加工玻璃最小尺寸	50*50mm
加工玻璃厚度	3-30mm
機身重量	2800kg
外形尺寸（長寬高）	670010002350mm
前梁移動蝸輪箱	天山
主傳動雙蝸輪箱	天山
傳動無級調速器	南華
前大梁	鑄件
後大梁	鑄件
機器底座	鑄件
主要軸承		HRB
交流接觸器、變壓器		選用國內知名品牌“正泰Chint”
斷路器熱過載保護器		選用國內知名品牌“正泰Chint”
按鈕控製開關		選用國內品牌“施耐德”
無級變速器		選用知名品牌“南華無級變速器”
由於公司不斷改進，在保證機械性能精度及正常使用的情況下，對於以上配量本公司有更改權，購買請咨詢，最終解釋權歸佛山市順德區賀氏玻璃機械廠所有。
