    供應中空玻璃機器/中空玻璃製作設備/中空玻璃立式平壓生產線
    商品代碼: 4311457
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

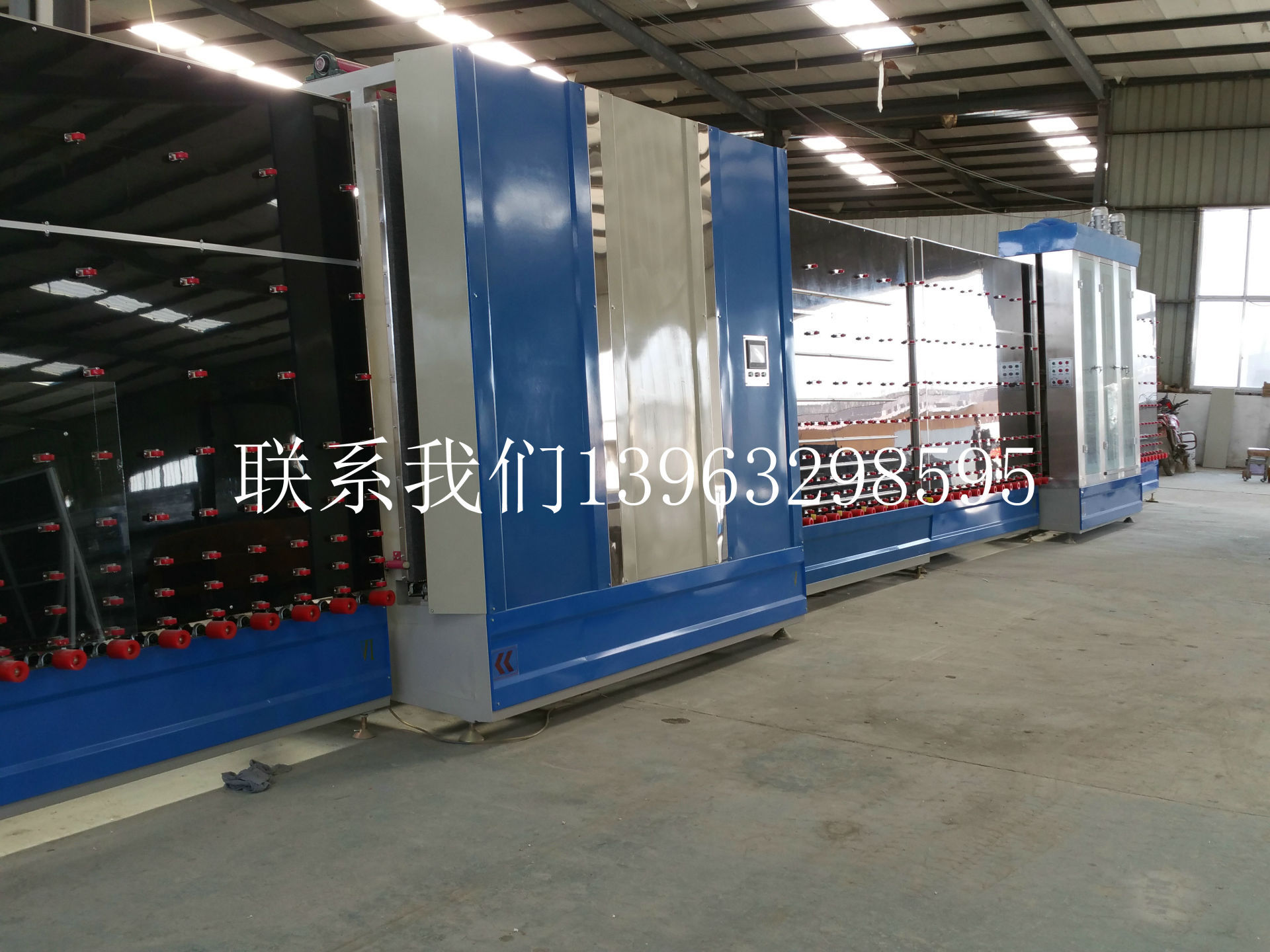

    中空立式生產線 (3)

    中空立式生產線 (1)

    立式中空玻璃平壓生產線是槽鋁式中空玻璃生產中的專用設備,其電器部分主要元件采用進口元件,該生產線具有占地麵積小、總功率低、效率高、性能可靠、維護方便。
    二、主要技術參數
    電源: 380V 50Hz
    總功率: 18kW
    清洗傳送速度: 2-7m/min
    最大加工尺寸: 2600*1800mm
    最小加工尺寸: 480*220mm
    中空玻璃最大厚度: 40mm
    外型尺寸: 15000*2350*2940mm
    三、主要結構及性能特點
    LBZ1800P槽鋁式中空玻璃生產線中的組成設備主要包括入料段、清洗乾燥段、檢查段、合片段、輥壓段、翻轉臺六段。其結構簡圖見附圖1。
    (一)入料段、清洗乾燥段、檢查段、合片段結構及性能特點

    四段均以相同的傾角立式安放,結構緊湊、經濟實用、效率高、維護方便。清洗箱為不銹鋼材料製造,傳送輥為耐酸堿橡膠輥;通過有機玻璃視窗可隨時方便地觀察玻璃清洗情況;入料段、清洗乾燥段采用手動無級調速電機傳動,玻璃以最佳的速度平穩地運行。乾燥段采用大風力傾斜風刀能使玻璃表麵得以乾燥。檢查段設有燈管,能清晰地檢查玻璃的清洗質量;合片段具有玻璃定位及鋁框定位裝置,能完成玻璃定位、鋁框定位安放功能。玻璃由傳送膠輥承托及傳送,傳送輥由電機(輥壓段電機)經過變頻調速器通過鏈輪帶動,玻璃由清洗乾燥段低速進入本段,經檢查合格後加速運行至下一工作段,提高工作效率;由變頻調速器控製本段調速電機的運行速度,光電開關控製玻璃進入下一工作段。
    清洗水路系統為循環系統,如附圖2所示,其水箱配有恒溫水加熱裝置,水溫可自動保持在合理的范圍。
    水由水泵從水箱抽出,經噴淋水管噴到玻璃表麵上,清洗玻璃後流回水箱,循環使用。若水質較差,需配備水處理裝置(用戶自備),水經處理後進入水箱,按上述步驟循環使用。
    風路系統如圖3所示:由風機通過一對傾斜風刀,吹乾玻璃。
    (二)輥壓段結構及性能特點

    該段用於中空玻璃的壓合。玻璃由輪承托及傳送,輪由鏈條帶動與合片段同步運轉。中空玻璃前邊緣到達壓輥處,傳送停止,壓輥壓下;經過延時傳送啟動,待中空玻璃後邊緣到達壓輥處,傳送停止;再經過延時後,壓輥抬起,傳送啟動,將中空玻璃傳出輥壓段。玻璃在膠輥停止位置通過麵板上的撥碼盤修改,壓合力大小由進氣壓力調整。
    (三)翻轉臺結構及性能特點
    翻轉臺的功能是把壓合好的中空玻璃從垂直翻至水平。玻璃由傳送膠輥承托傳送。工作臺麵分佈萬向輪,由萬向輪形成的平麵支撐玻璃,有利於玻璃在其上移動,兩支氣缸帶動臺麵翻轉。
    四、氣動系統
    五、電器系統
    我公司生產的LBZ1800P立式中空玻璃平壓生產線的電器系統主要電器元件如可編程控製器、變頻器等均采用進口品牌,系統程序自主開發研製而成,技術水平領先國內同行業。
