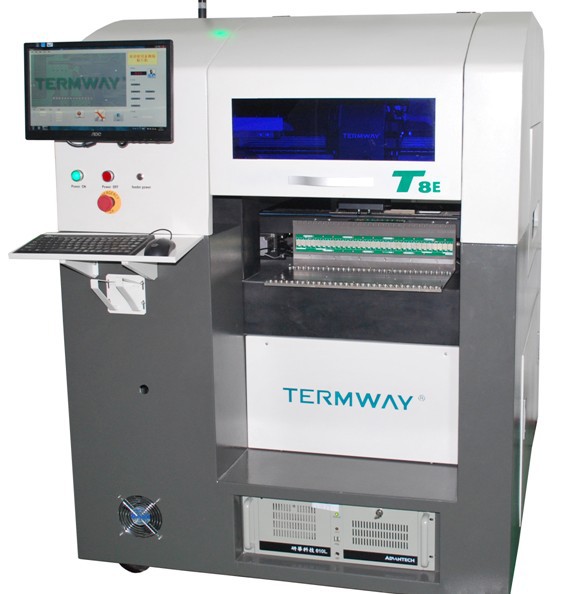

多功能視覺貼片機
型號：T8E
T8E獨具特色：
1、最多可滿足144種以上自動帶狀元器件的貼裝。
2、唯一一款標配就可以貼裝 0201 元件的高精密貼片機。
3、可以貼裝 QFP 的最大麵積：48*48MM。
4、可以貼裝 0.5MM 間距以上的 QFP,可以貼裝 BGA。
5、整機可選配具備元件首件帶電檢測功能，確保裝配到電路板上麵的元器件都是正確無誤的。
T8E通用特點：

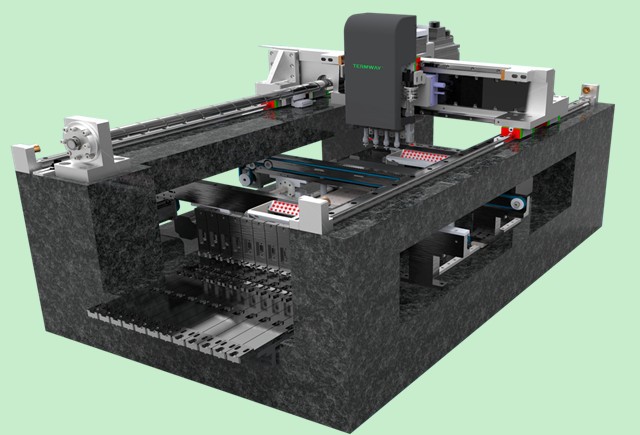

1.整機采用天然花崗巖一體化設計製造的超高精密運動平臺技術，有效保證貼片機長期使用10年以上，運動精度不會發生任何改變。同時一體化的結構還具有非常優秀的抗震能力。
2.整機采用國際主流的高速運動系統和高精密級導軌，有效提高貼片精度。
3.不停機掃描拍照的專利技術，讓圖像高速拍照和高速識別貼裝稱為現實。
4.整機采用德國原裝高清晰一流工業相機和高品質鏡頭，確保視覺對位的高精度和準確度，完成高精密元器件的視覺對位貼裝。
5.可自動視覺編程，不用手動輸入元件座標。編程簡單,方便初學者便捷實用。同時可以萬能 導入電路板數據，方便小批量多品種產品的生產模式。
6.可選配離線編程軟件，實現新產品快速導入。
7.智能的電路板傳輸系統，自動調寬和夾板，實現你的自動化智能生產。
8.高性價比全自動貼片機，最適合大批量生產使用。
9.配置自動換嘴系統，可以自由更換12個不同的吸嘴。
11.整機元器件拾取失敗的報警功能，有效提高生產質量。
12.整機具備缺料報警功能，可以做到生產過程的智能化。
選配件：
1、GF 款電動喂料器(8MM,12MM,16MM,24MM,32MM,44MM)
2、吸嘴(6 種吸嘴，可以接受異形件的吸嘴定製)
3、QS48 組件（可以貼裝 48*48MM 的 IC）
4、散料盤（各種元器件尺寸的散料盤）
5、IC 托盤
6、短帶喂料器
7、振動喂料器
8、IC盤式喂料車TF-28(28層)
9、離線編程軟件

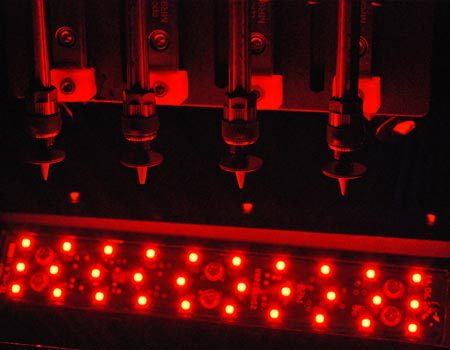

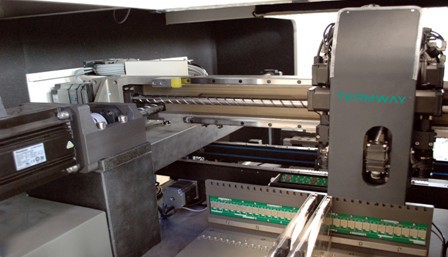

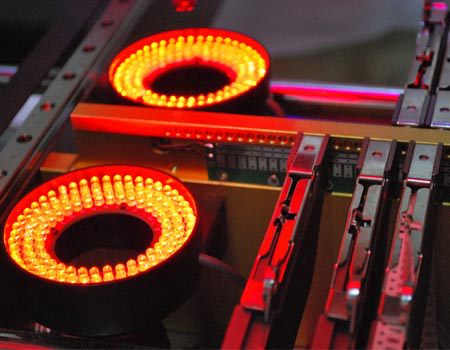

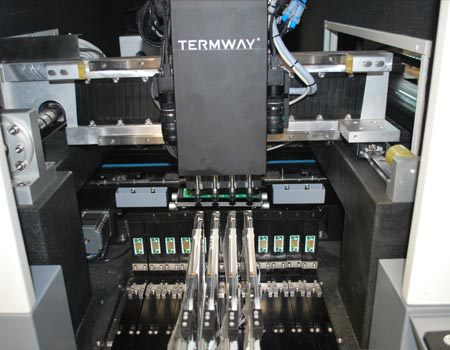

產品細節圖
產品技術參數： |
| ||
|
|
|
|
|
|
|
|
| 貼片頭數量 |
| 8組貼片頭 |
|
|
|
|
| 最大電路板麵積 |
| 400×350mm |
|
|
|
|
| 最大移動范圍 |
| 600×450mm |
|
|
|
|
| Z 軸最大移動范圍 |
| 20mm |
|
|
|
|
| 典型貼片速度 |
| 8000-15000cph |
|
|
|
|
| 理論最大貼片速度 |
| 18000cph |
|
|
|
|
| 運動系統 |
| XY 軸采用日本松下伺服電機驅動+高精密工業絲杠導軌 |
| XY 軸分辨精度 |
| ±0.0015mm |
|
|
|
|
| 重復貼片精度 |
| ±0.025mm |
|
|
|
|
| 對位方式 |
| 高速視覺對位 |
|
|
|
|
| 可以貼裝元器件 |
| 0201 以上阻容件和 38mm 以下 IC（48mm 相機和鏡頭可選） |
|
|
|
|
| 編程方式 |
| 萬能數據自動/導入影像學習/鍵盤輸入/離線編程功能 |
|
|
|
|
| 帶式喂料器 |
| 可選配 8mm、12mm、16mm、24mm、32mm、44mm電動智能喂料器 |
|
|
|
|
| 喂料器數量 |
| 如果放置 GF 喂料器，可以放置 72把 8MM GFTA-08S 喂料器 |
|
|
| 如果放置DF喂料器，可以放置144種8MM元器件 |
|
|
| 如果放置 CF 喂料器，可以放置 80 把 8MM CF 喂料器，前後各 40 |
|
|
|
|
| IC 盤數目 |
| 放置 2 個 IC 盤時，最大電路板麵積 340*240mm |
|
|
| 如果選配TF-28 IC盤車，可以貼裝28種IC |
| 操作系統 |
| WINDOWS XP/ WIN7 |
|
|
|
|
| 壓縮空氣 |
| 80psi（0.5Mpa），氣體流量 80L/M |
|
|
|
|
| 電源 |
| 220v，50Hz，4kw |
|
|
|
|
| 重量 |
| 860kg |
|
|
|
|
| 外形體積 |
| 1200×1860×1530mm |
|
|
|
|
|
|
|
|
