新一代3D尋邊器是在HAIMER公司世界范圍認可通用3D尋邊器的基礎上進一步研發的產品。 它最顯著的特征是更為改進內部機械及更小更緊湊的設計。 優點: –  更加緊湊和易於抓持的殼體，對工作區域無限製 –  精密顯示主軸位置，使用大於表殼的顯示表盤 (帶兩個表針) –  0.01的超級精度 (當使用原裝HAIMER探針) –  標識的過行程距離 (安全距離) 功能: –  對齊機床主軸到工件或夾具的邊和參考邊 (x軸，y軸，z軸) –  設置0點 –  孔和軸的中心 –  測量長度和深度 –  檢測直線度和表麵水平 –  對齊工件及虎鉗 –  不需要計算，無正負號錯誤

技術資料內容變動，恕不另行通知。

技術規格     Order number                         新一代3D尋邊器帶12mm夾持桿，並包括短探針     80.360.00NG    INFO                                  Shank   ? 12 mm                                     精度   0,01 mm                                     不包括夾持柄的長度   100 mm       相關配件                                       短探針   ? 4 mm   80.362.00    INFO                                  長探針   ? 8 mm   80.363.00    INFO

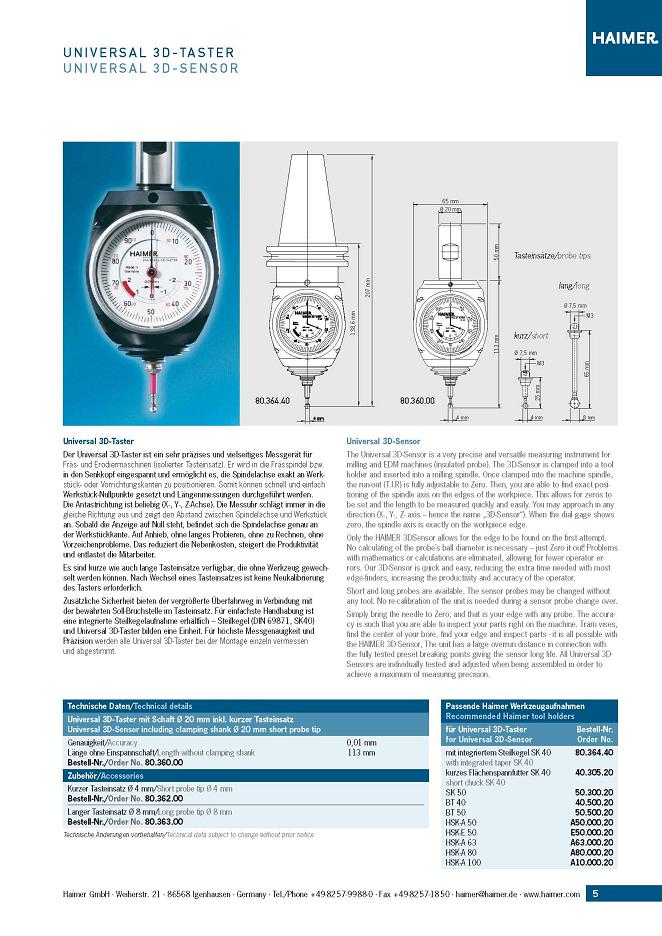

簡介：Universal 3D-Taster/Universal 3D-sensor通用三維工件尋邊器 對於加工中心(包括銑床)和電加工機床而言,三維工件尋邊器是一種高精度、多功能的測量機器（對於電加工機床，其測尖為絕緣感應測尖）。將3D表固定在機床主軸或電療頭上，主軸中心可以精確地定位在夾具或工件的各邊上。因此工件零點及長度都可以快速測量及設置。 3D尋邊器的優勢在於可以從任意方向（X軸，Y軸或Z軸）接近零件。在測量的過程中 ...

產品一： 通用3D尋邊器（含φ20的連接桿及標準測尖）

     對於加工中心(包括銑床)和電加工機床而言,三維工件尋邊器是一種高精度、多功能的測量機器（對於電加工機床，其測尖為絕緣感應測尖）。將3D表固定在機床主軸或電療頭上，主軸中心可以精確地定位在夾具或工件的各邊上。因此工件零點及長度都可以快速測量及設置。
    3D尋邊器的優勢在於可以從任意方向（X軸，Y軸或Z軸）接近零件。在測量的過程中，指針始終向一個方向偏移，並始終顯示機床主軸中心與工件邊之間的距離。當指針指示為零時，表示機床主軸軸線與工件邊重合。第一次使用也無需試驗，無需計算，沒有正、負號問題。這大大減少瞭額外的花銷，提高瞭生產效率，並且減輕瞭工人的勞動強度。
   3D尋邊器結構非常緊湊，操作極其方便。同機床刀具一樣，3D尋邊器可以裝夾於刀柄上，從而通過換刀或直接安裝到機床主軸上。它的測尖無需任何工具就可直接更換。同時為瞭獲得最大的檢測精度，在裝配過程中，所有的尋邊器均經過嚴格檢驗及調整。為瞭增加安全性，在表的行程末端有紅色安全標記。

   技術規格:

產品二：數字式三維工件尋邊器帶有φ4的測頭

    數字式三維工件尋邊器是更為先進高精度尋邊器。它用於銑床和電加工機床中工件的找正及工件原點的設置。使得機床主軸或電療可快速定位於參考點，具體的數據將以數字的形式直接在顯示器上顯示。當顯示數據為零時，表示機床主軸中心線與測量點重合，故此無需任何計算，機床座標系就可直接設置。
  數字式三維工件尋邊器最小分辨率為0.001mm.。因其界麵較大，故極大地方便瞭操作者由遠處直接獲得測量數據。數字式三維工件尋邊器的防濺、防塵設計使其可以直接存放於刀庫之中，而不必擔心損壞。

技術規格:

可選附件：
■ 短測頭：（4*25mm）             訂貨號：訂貨號：80.362.00
■ 長測頭：（8*65mm）             訂貨號： 訂貨號：80.363.00

產品三：對中機CENTRO（帶直測頭φ5mm）

    (用於內孔和外圓的精密對中設備,表盤固定不動)同機床刀具一樣,對中心機可以裝夾於刀柄上,從而通過換刀或直接安裝到機床主軸上,可以方便精確地找出內孔或外圓的中心位置.將機床主軸定位在需要測量的點附近,並低速轉動.對中心機的測頭將沿著內孔或外圓直徑表麵圓周的軌跡滑動,隻要機床主軸和直徑中心不重合,測頭的位置將發生偏移,並且偏差的數值將在百分表上顯示出來.當指針不再擺動時,表示機床主軸中心線與圓心重合.在測量過程中,為瞭方便操作者觀察,指示器(表盤)不隨主軸旋轉.主軸和工件表麵的垂直度也可用同樣的方法檢測.主軸同心誤差和夾緊的偏差可直接補償無需調整.較大的表盤可以快速和精確的讀數.為方便使用,測尖是可交換的,並有多種不同測尖可供選擇.

    技術規格:

測量范圍：
■ 內徑：          3—125mm
■ 外徑（使用彎測尖）：   0—125mm
可選附件：
■ 直測尖（測尖球頭直徑φ5）         訂貨號：80.301.00
■ 彎測尖 (測尖球頭直徑φ5)         訂貨號：80.302.00
■ 直測尖：（測尖球頭直徑φ2用於小孔）    訂貨號：80.303.00
■ SK40(BT40)短刀柄             訂貨號：40.300.16(SK40),40.500.16(BT40)
■ SK50(BT50)短刀柄             訂貨號：50.300.16(SK50),50.500.16(BT50)
