全自動電腦剝線機控製板使用說明書

一.本系統特點

1、采用最新的32位Cortex-M3內核處理器，運行速度為單周期72M；

2、5路高達100K的脈沖輸出，脈沖型式為“脈沖+方向”、集電療開路輸出；

3、7路高速輸入點！響應時間小於2uS；

4、4路集電集開路輸出，輸出電流5A；

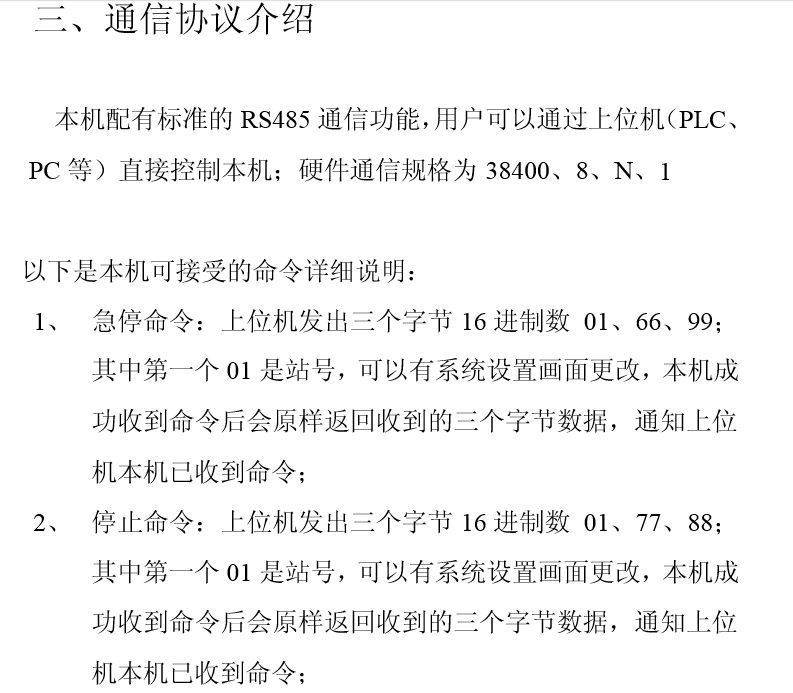

5、板上集成瞭標準的RS485通信介面，並配有ModbusRTU通信協議，可以方便的與各種品牌的觸摸屏通信，通信數據格式為38400、8、n、1；

6、板上已配置步進驅動器的驅動電源整流電路，可為驅動器提供15A驅動電流，使的機器電路配線更簡單；機器在停機狀態下該整流電路停止輸出；可以在不斷電的情況下調整機械部分；

7、配有大容量存儲器，可以同時保存100組參數，方便操作者操作；

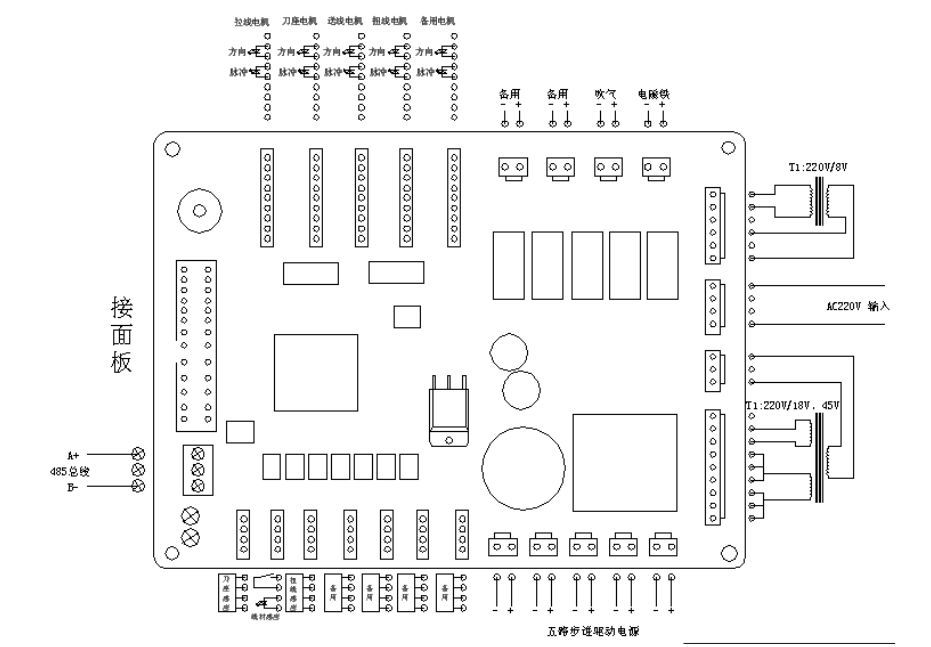

備註：

1、變壓器T1推薦規格為220V/7.5V10W;

2、變壓器T2推薦規格為220V/18V、45V

3、電機驅動信號為脈沖+方向，最高輸出頻率為100K，無需加限流電阻；

4、使用485通信總線，應保證同一條總線上不應超過32臺從機！

5、改變任何接線時應關閉電源，以防觸電；

備註功能 自動進、出線，定時自動啟動，無線或打結自動停機

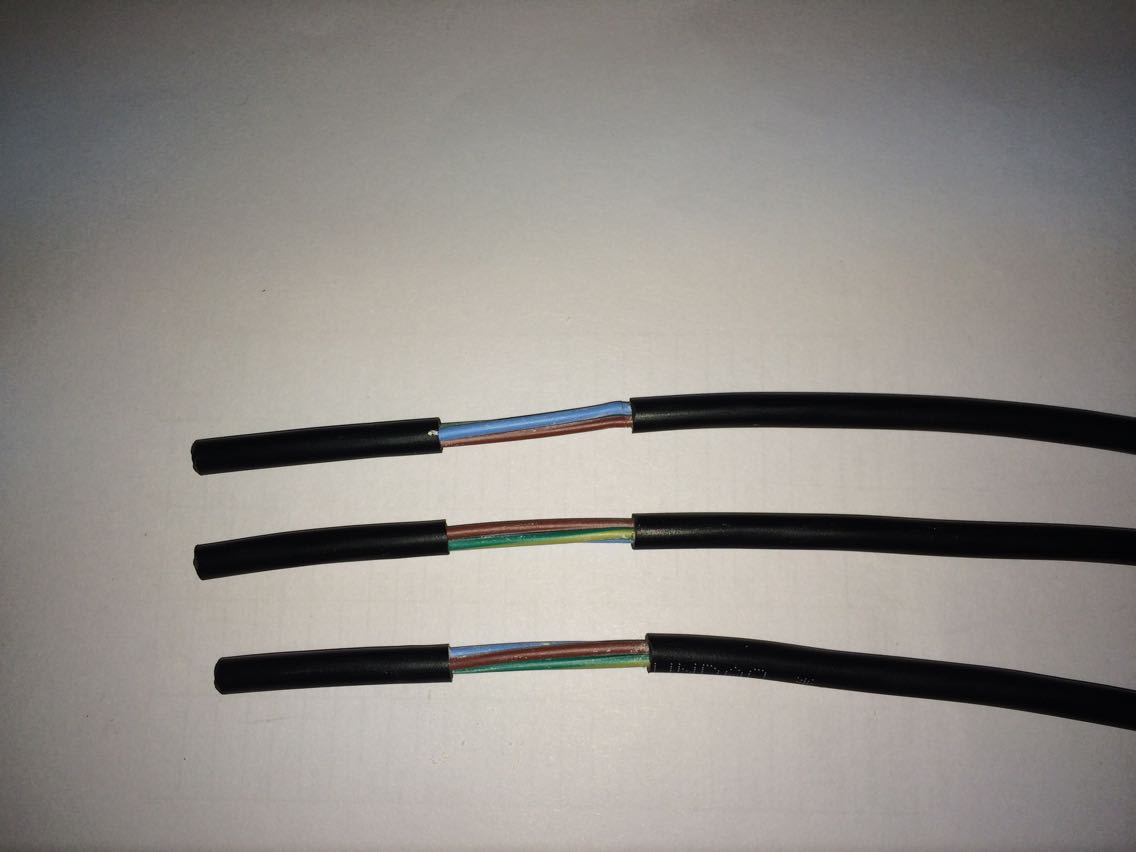

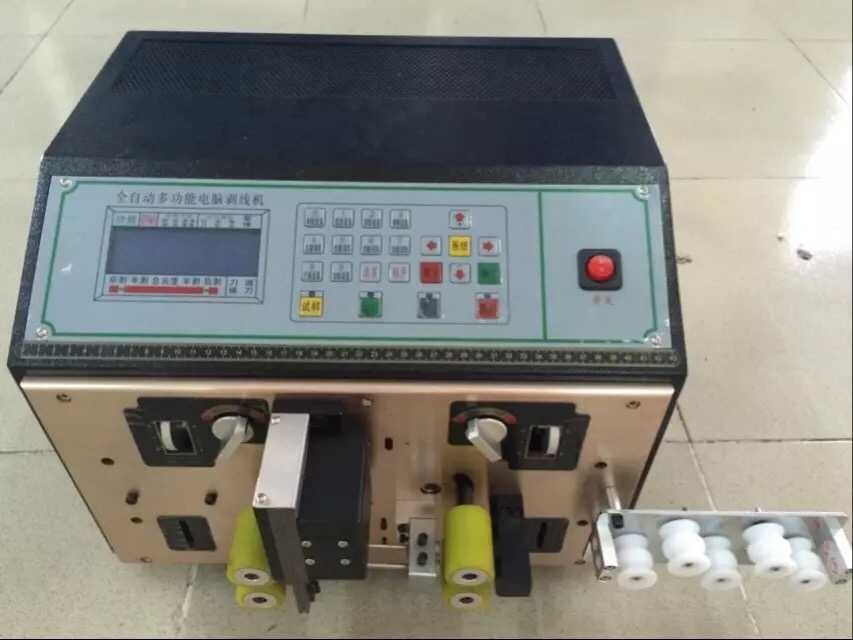

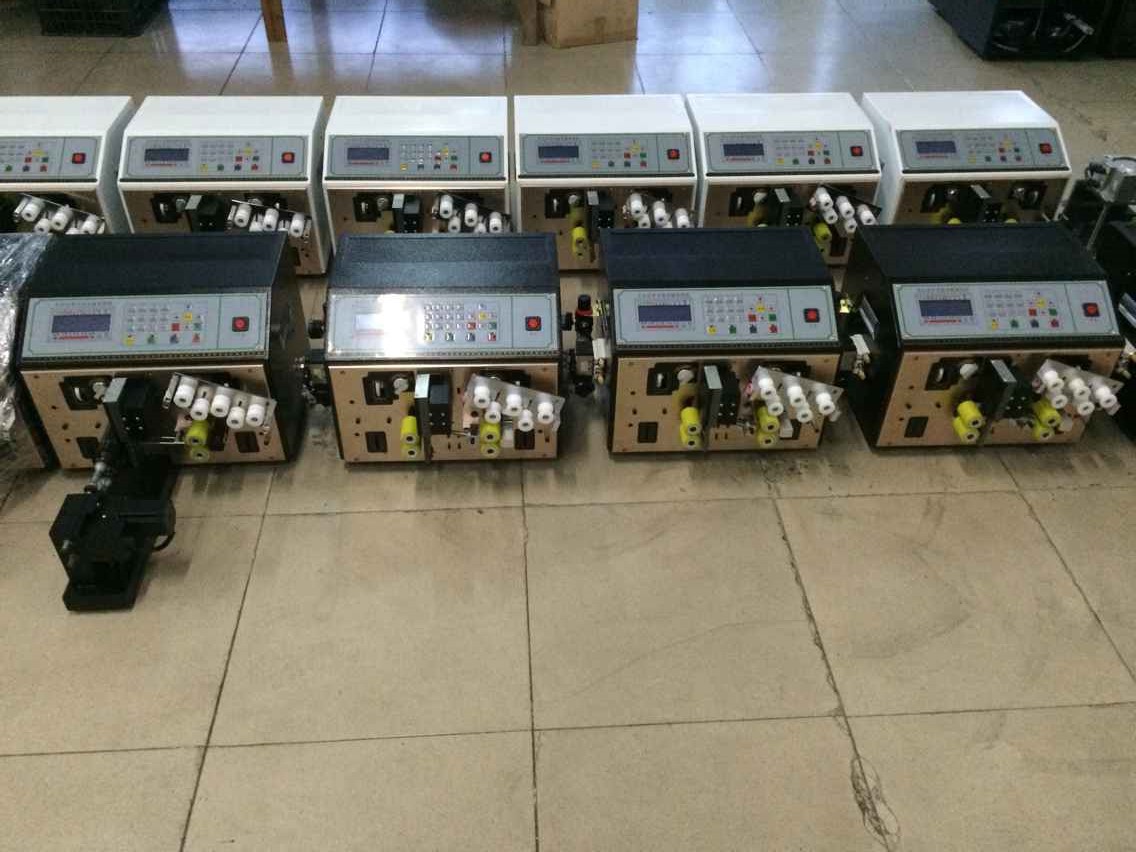

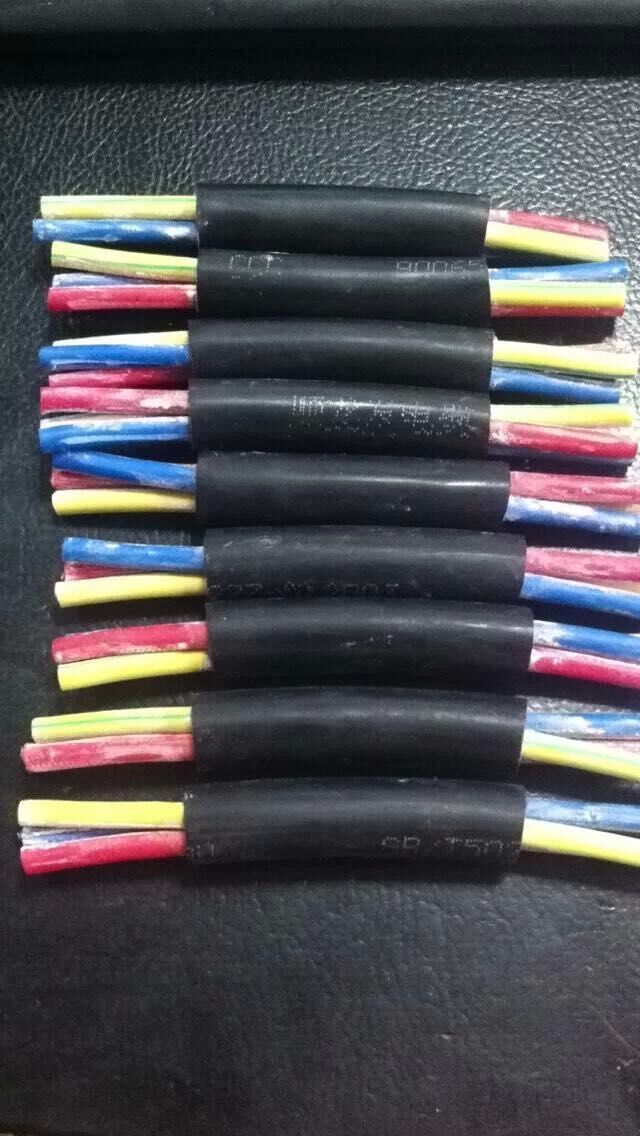

本全自動電腦扭線剝線機連剝帶扭一體化，解決瞭線頭浸錫分叉的問題，可同時完成二根線加工，高速運轉，一臺可抵兩臺用。匯集最新剝線、扭線技術於一體，以高速度進行線材的切斷、單端、兩端剝皮、半剝皮及中間剝皮和扭線的全自動機器，特殊的扭線裝置有效的保證瞭線材的加工精度。

關於產品：
我們商鋪所有的產品都是“實物拍攝的”有時候拍圖因不同的顯示器會產生色差！（由於生產批次不同，機器的外觀，顏色，會略有不同。等問題不得作為“退換，換貨”，依據！如對顏色有要求請事先告知我們，以便我們配貨！關於產品質保問題：我們商鋪所出售的產品都有售後保障的，在正常使用情況下，產品出現問題，我們承擔來回運費免費給你維修，非正常使用我們可以提供免費維修服務，零件損壞費用另計，非正常使用需要買傢自行承擔來回運費。長期提供產品使用說明及售後服務。如有疑難問題歡迎隨時來電咨詢我們。我們產品質保期為1年（刀片、氣缸等配件損耗品除外）。

  關於簽收：
  我們公司所有機器的包裝都是采用木架紙箱（兩層）包裝，請在提收貨的時候務必要檢查好商品完好無損後再簽收！如發現缺貨，少貨，可以拒簽，並在第一時間內和我們聯系！謝謝！

運輸方式：
   我們公司目前合作的物流公司有:德邦物流，新邦物流，信豐物流，速爾物流！快遞公司有:“順豐速運”，申通快遞，信豐快遞！註：如有達不到的客戶請及時聯系我們發其他物流與快遞。周六，周日，正常發貨!
