產品介紹

公司產品研發生產嚴格執行IS09001、IPC9850行業標準！

拓普索爾獨傢研發生產的 TP400E 自動貼片--具有優秀特性的小型化SMT設備。

基於Windows操作系統所開發的專用貼片機軟件及視覺識別系統，具有Mark點識別、

元器件視覺精確校正功能，使速度和精度大幅提高，

機器同時配備中英文操作界麵，簡單易懂，使操作者短時間即可快速入門。

TP400E貼片機更廣泛應用於航空航天、通信設備、廣電設備、傢用電器、汽車電子、機器機表、醫療電子、電力電源、消費電子、安防、照明等行業。

專利吸嘴

undefined

進口零配件

進口精密軸承進口傳感器

配套工具

貼裝效果圖

貼裝過程

產品優勢特色

1.Mark點自動識別，即使PCB板放置不到位，也能自動識別並精確貼裝，減少誤差

2、雙重取料位置調節，從普通機器的人工調節→半自動視覺編程→全自動視覺編程，元器件撥料取料座標自動獲取，大大減短調試時間，降低調試難度，消除人工誤差，使調試更方便快捷；

產品優勢特色箭頭 半自動視覺編程

undefined
產品優勢特色箭頭 全自動視覺編程

產品優勢特色3

全自動獲取撥料取料座標調節

產品優勢特色4

3、機械誤差自動校正，消除運動誤差、累計誤差，貼裝更精準；（圖片無法顯示效果，請帶上材料過來試機購買）

4、 IC機械校正，貼裝精確；

產品優勢特色5

5、電腦軟件操作，設備軟硬件采用模塊化設計，設備更為人性化，易於維護和保養。

產品優勢特色6

6、基於Windows操作軟件中、英文版麵：研發人員自主開發中、英文雙語軟件，操作簡單方便，輕松升級。

undefined

技術參數：

電路板麵積	電路板最大貼裝麵積400mm×360mm
XY軸移動范圍	420mm×420mm
Z軸移動范圍	15mm
貼裝頭數量	2
硬件配置	內置電腦+運動控製卡+16英寸LED高清屏+無線鼠標鍵盤操作
設備硬件	工控機，運動控製卡，步進伺服電機驅動卡（靜音設計）
網路介面	1000M有線網路介面
軟件升級維護	遠程更新維護，遠程診斷，遠程升級
存儲空間	32G固態硬碟
料棧數量	31料棧（送料器8mm21個，12mm4個，16mm2個，任意規格芯片四種）
貼裝速度	實際貼裝速度4000～5000CPH，最大貼裝速度6000CPH
定位精度	0.05mm
漏料補貼	自動補貼：視覺檢測與真空檢測，元件未正常貼裝，自動進行補料貼裝
調試方式	雙重工作模式：自動料棧識別+輔助相機調試（輔助相機：通過定位圖像，對位更加精確）
編程方式	讀取處理PCB圖像、PCB文件座標導入、視覺輔助編程
元件封裝	0402,0603,0805…，SOT-8…SOT-16，SOT-23，SOT-89，QFP176； LED燈：3014，3528，5050，5630，5070，6035等封裝各種密腳ICO.5mm間距以上等
設備尺寸	892mm×650mm×320mm
真空氣泵	-0.1MPA（設備自帶）（靜音型氣泵）
氣泵數量	3個（設備自帶）（靜音型氣泵）
電源	AC 220V
平均功率	300W
重量	70KG（不帶外包裝：45kg）
外包裝尺寸	120cm×80cm×51cm

對比效果

1、 Mark點識別PK手動識別；

undefined

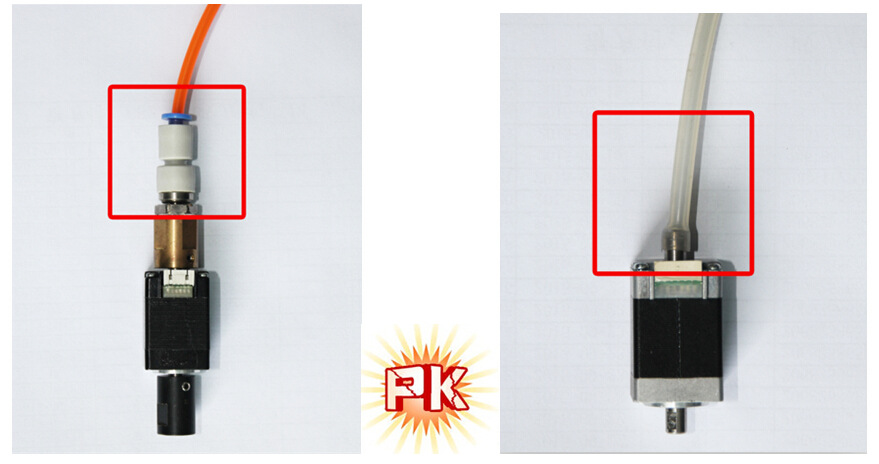

2、吸嘴360°萬向接頭PK吸嘴無轉向

3、 SMC原裝進口電磁閥PK國產電磁閥；

undefined

4、 16寸LED高清液晶顯示屏PK小觸摸屏；

undefined

5、自主研發的8軸高精度運動控製卡PK單片機控製；

undefined

機器配置配件
