技術參數:
名稱

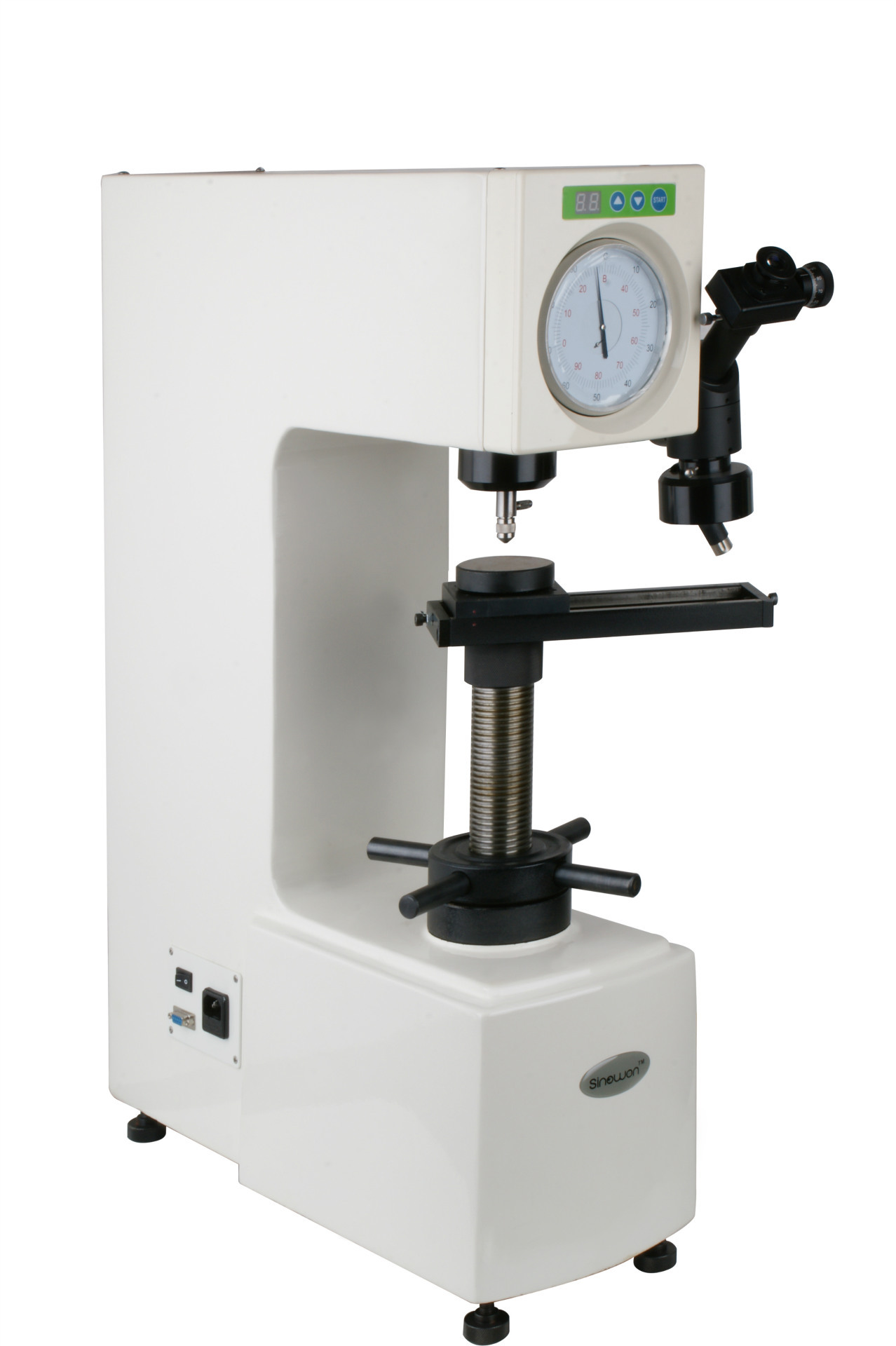

電動佈洛維硬度計
型號
SHR-187.5
貨號#
#811-141
洛氏標尺
HRA, HRB, HRC,
洛氏試驗力
60kgf(588.4N)、100Kgf(980.7N)、150kgf(1471N)
佈氏標尺
HBW2.5/31.25,HBW2.5/62.5, HBW5/62.5, HBW2.5/187.5
佈氏試驗力
31.25Kgf(306.5N),62.5Kgf(612.9N),187.5Kgf(1839N)
維氏標尺
HV30,HV100
維氏試驗力
30Kgf(294.2N),100kgf(980.7N)
試驗力保持時間
2-60s可調
硬度讀數方式
洛氏表盤讀取和佈氏、維氏查表讀取
分辨率
0.5HR
顯微鏡放大倍數
37.5x/維氏：75x
試驗力加載方式
電動加載/保荷/卸載
數據輸出
RS-232連接電腦
U試件最大高度
170mm;佈氏，維氏：170mm
壓頭中心到機身距離
165mm
外形尺寸
520 x215 x700mm
包裝尺寸
630 x440 x960mm
電源電壓
AC 220V/50Hz;AC110V/60Hz
毛重/凈重
120Kg/90Kg
執行標準
GB/T230.2, JIS Z2245, EN-ISO 6508 , ASTM E-18
