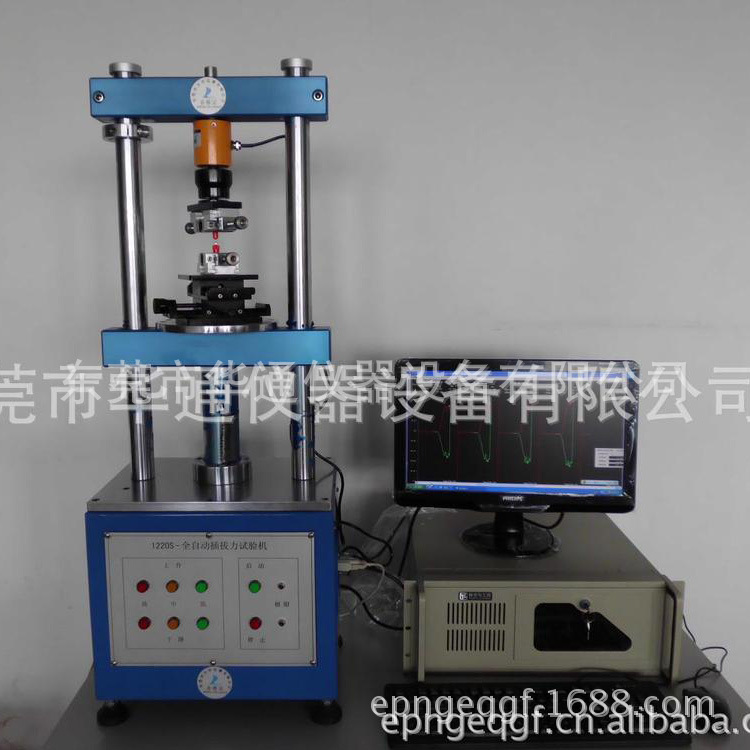

HT-1220s電腦全自動插拔力試驗機參數規格：

 全自動插拔力試驗機

MODEL:1220S

解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊問題；

搭配動態阻抗測試系統，可在測試插拔力同時測試動態阻抗並繪制「荷重-行程-阻抗曲線圖」；

本機器適用於各種連接器之插入力及拔出力測試，提供各種連接器專用夾治具及搭配專用自動求心裝置，將可得到完全準確之插拔力試驗。

WINDOWS系統中文版；軟件（中文簡體，中文繁體）；

且所有數據皆可儲存(試驗條件、插拔行程曲線圖、壽命曲線圖、檢查報表…等)。

 1 測試項目

● 連接器單孔插拔試驗                          ● 連接器整排插拔試驗

● 連接器插拔壽命試驗                          ● 連接器單Pin與塑膠保持力試驗

● 連接器退Pin試驗                            ● 連接器正向力測試（Normal Force）

● 各種壓縮，拉伸破壞強度試驗                  ● 端子耐荷重試驗

● 端子或連接器阻抗（動態阻抗測試系統）

 2 規格參數

 3 機器特點

1、測試條件皆由電腦畫麵設定，並可儲存。可由下拉式選單勾選設定，或直接輸入數據。（含試驗類別、

   測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次

   數、暫停時間、每次等候位置、空壓次數）

2、可儲存及列印圖形（荷重–行程曲線圖、荷重衰減壽命曲線圖、檢驗報表）。

3、荷重元超負載之保護功能、可確保荷重元不致損壞。

4、同時顯示荷重–行程曲線圖及壽命曲線圖。

5、自動荷重零點檢出，並可設定原點檢出荷重值。

6、荷重單位顯示N、lb、gf、kgf可自由切換。

7、機臺采用鋼性結構設計搭配伺服馬達，長時間使用下能確保精度，適合一般引張、壓縮測試、及插拔

   力壽命測試。

8、超規格值停止。（於壽命測試時，測試數據超出設定之上下限規格值機器自動停止）。

9、測定項目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入點電阻值、荷重或行程之

   電阻值。

10、自動集成微歐姆測試模塊，無需另購微歐姆測試機，便可測量毫歐級電阻值。

   （國內首傢軟件和導通電阻一體生產廠傢）。

11、曲線圖選樣對比功能；

12、檢驗報表抬頭內容可隨時修改

13、檢驗報表可轉檔到EXCEL做編輯；

14、曲線圖報表，文字報表可由客戶指定抬頭及LOGO；

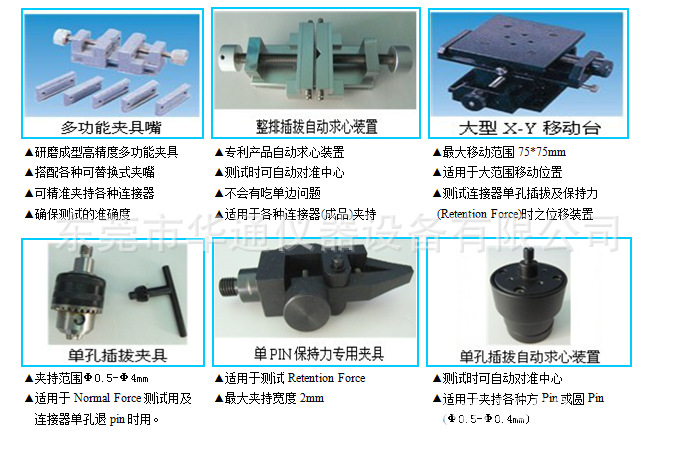

4 標準夾治具：

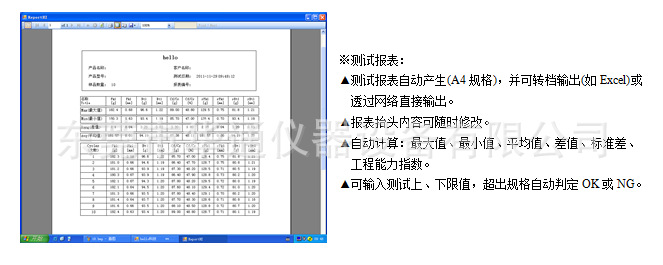

 5 測試報表輸出

荷重–行程曲線圖、壽命曲線圖、測試報表、皆為A4標準紙張規格，且由電腦打印機直接列印。

 6 標準配置（配件）

 7 、註意事項

3、由於荷重感應器在軸向的力量（含推拉兩個方向），超過最大荷重120%時會損壞，操作時請特別

   小心。另外，橫向荷重及沖級荷重也需避免。

4、本機臺對於荷重感應器有完整的保護裝置，但是先決條件是荷重感應器連接線必須確定連接。另

   外，請於正常程序下使用本機臺，則即使發生高速運動而造成硬碰硬的情況，荷重感應器亦能受

   到完全的保護。

5、使用本機臺及電腦控制部分建議專人專機使用，尤其更應註意電腦病毒的防護。

4、在機臺試驗的過程中，應避免其他周邊產品的使用，例如打印機，網絡傳輸等，防止資料遺失。
