本產品能根據用戶設定的時間，自動打開和關閉各種用電設備的電源。控制對象可以是路燈、霓虹燈、廣告招牌燈、生產設備、廣播電視設備等一切需要定時打開和關閉的電器設備和傢用電器。
性能參數：
工作電源：三相AC380V/50HZ
控制輸出：16A（阻性）、7A（感性）AC380V
開關組數：日/周循環1～16組可設定
走時誤差：＜±2秒/天
環境溫度：－10～50℃
環境濕度：＜95%
機械壽命： 1×10的5次方
外型尺寸：108×88.5×62.5mm
安裝方式：導軌安裝（35mm）
重 量：約480g
操作說明：

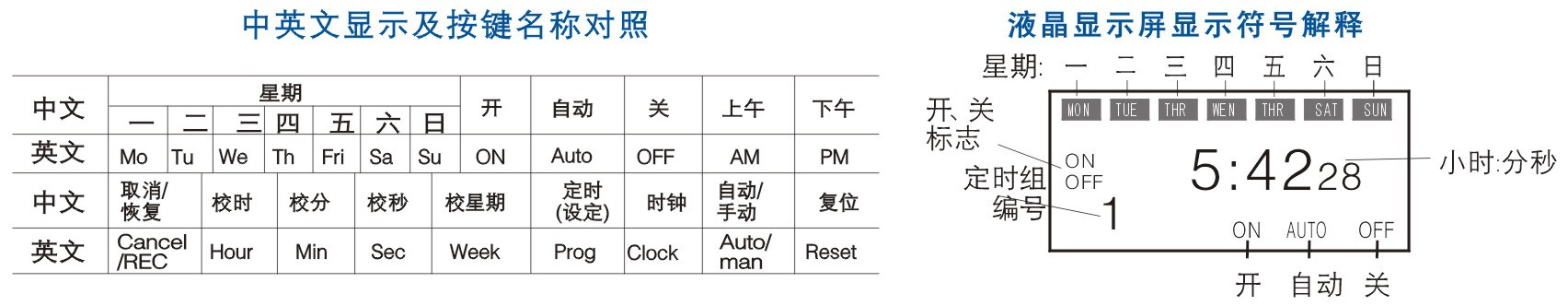

請先檢查顯示屏左下角是否有一個“а”符號：
沒有，為不帶鍵盤鎖功能產品，請直接進入“1、時間調整”。
有，為帶鍵盤鎖功能產品，表示鍵盤處於鎖定狀態，時控開關不接受鍵盤上的一般性操作。連按四下“取消/恢復鍵，“а”符號消失，鍵盤處於開鎖狀態，可接受操作指令（註意，在時鐘運行狀態下鍵盤30秒內無操作，時控開關自動恢復鎖定狀態）
1、時間調整：使用前，請您先檢查時鐘顯示是否與當前時間一致，如需重新校準，按住“時鐘”鍵的同時，分別按住“星期”、“時”、“分”鍵，將時鐘調到當前準確時間。
2、定時設置：
2.1 按一下“設定”鍵,顯示屏左下方出現“1ON”字樣(表示第一次開啟時間)，然後按“星期”選擇五天工作制、六天工作制、每日相同、每 日不同等工作模式，再按“時”、“分”鍵，輸入所需開啟的時間；
2.2 再按一下“設定”鍵，顯示屏左下方出現“1OFF”字樣(表示第一次關閉時間）， 再按“星期”、“時”、“分”鍵，輸入所需關閉的星 期（註意：關的星期一定要與開的星 期相對應）和時間；繼續按動“設定”鍵，顯示屏左下方將依次顯示“2ON、2OFF、3ON、3OFF、……、16ON、16OFF”，參考步驟2、3設置以後各次開關時間。
2.3 如果每天不需設置16組開關，則必須按“取消” 鍵，將多餘各組的時間消除，使其在顯示屏上顯示 “－－：－－”；
2.4 定時設置完畢後，應按“設定”鍵檢查各次定時設定情況，是否與實際情況一致，若不一致，請按校時、校分、校星期進行調整或重新設 定；
2.5 檢查完後，再按“時鐘”鍵，使顯示屏顯示當前時間；
2.6 按“開/自動/關”鍵，將繼電器調至當前控制設備開關狀態，再將顯示屏下方“AUTO（自動）”調至出現，此時，時控開關才能根據所設定的時間自動開、關電路。如在使用過程中需要臨時開、關電路，則隻需按“自動/手動”鍵將開關符號調到相應的“ON（開）”或“OFF（關）”的位置即可。

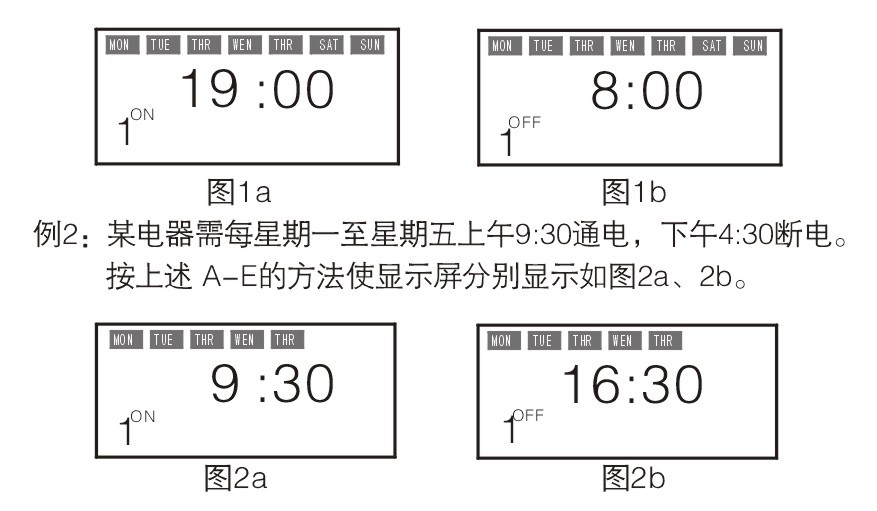

例1：某電器需每天19:00通電，次日08:00斷電。
A. 按照步驟2.1，使顯示屏顯示如圖1a所示。
B. 按照步驟2.2，使顯示屏顯示如圖1b所示。
C. 按照步驟2.3，使以後各組“2ON、2OFF、……、16ON、16OFF的時間在顯示屏上顯示為“－－：－－”。
D. 重復按“定時”鍵，檢查各組開關時間是否與要求的一樣，如不正確，還應重復A-C。
E. 按照步驟2.6，將開關標記調到“AUTO（自動）”位置。
外形尺寸圖：

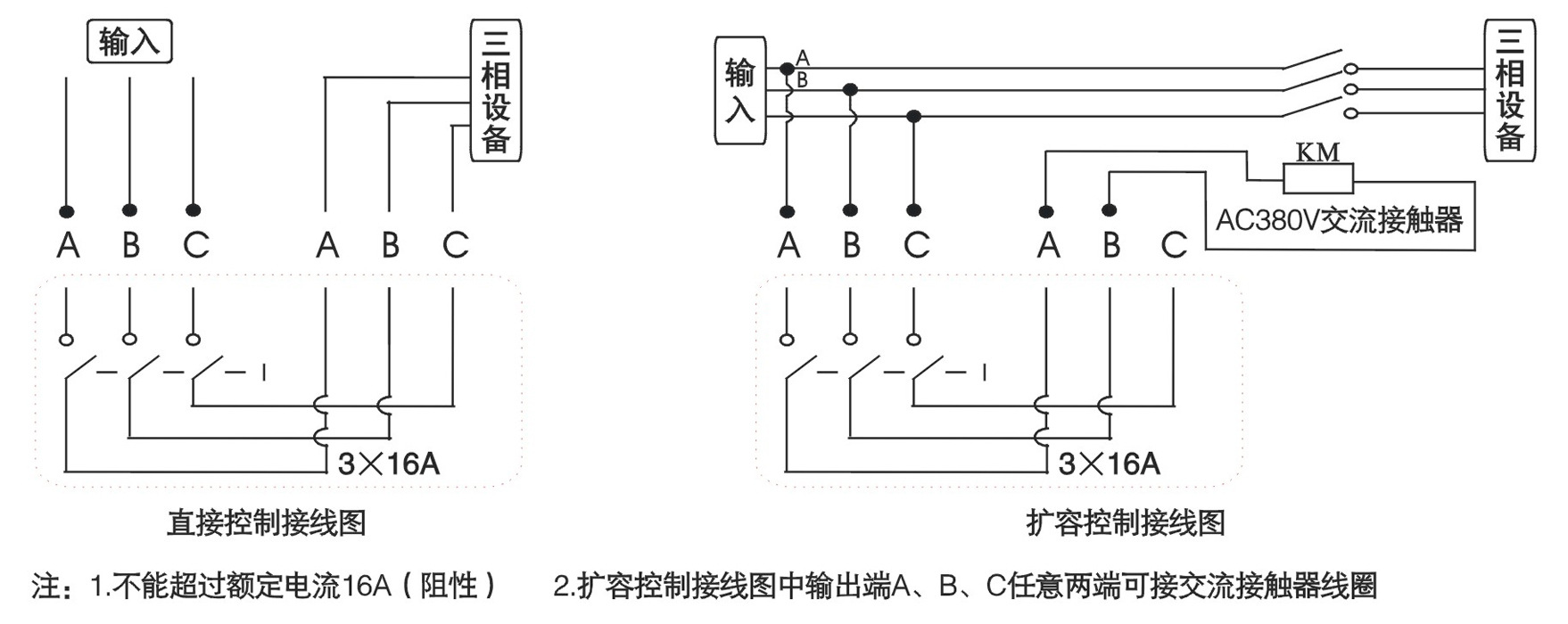

接線圖：
其它說明：
1、如果本開關某一天該開的時間沒開，或者開瞭以後到關的時間還沒關，那可能是因為作定時設置的“星期”沒調對，請按照“定時設置”中介紹的方法檢查或重調。
2、如果確認“開啟”和“關閉”時間調得完全正確，但是本開關在不該開的時間開瞭起來，或者不該關的時候被關掉，那可能是因為多餘的幾組開關時間沒有消除，請照“定時設置”中介紹的方法消除（註意：開關時間顯示“--:--”才表示消除，不要以為“00:00”表示消除）。
3、如果以上兩條全部正確，而本開關仍然動作不正常，有可能是“開/自動/關”鍵被人為動作，檢查“開、自動、關”的標志“ON AUTO OFF”，將其調到當前時間所處的狀態，再調回到AUTO（自動）位置。
4、如果開關還不能正常工作，請檢查電源接線及輸出接線是否連接正確，且電線與接線柱的接觸良好。如用以上幾種方法還不能排除故障，請與本公司或者當地經銷商聯系處理。
產品使用註意事項：
1、對於那些因定時開關出錯而可能發生人命相關事故或對社會產生重大影響的設備（例如醫療設備以及大型設備等），請不要使用本產品。
2、對於那些因時控開關出錯而發生重大財產損失的設備（大型加熱器或冷庫等），使用本定時開關時，請務必特性和性能的數值有足夠的餘量，並采取二重電路等安全對策。
3、請勿自行修理、分解或改造。修理、檢查等工作請務必委托給經銷商店或負責施工的單位。
4、接通電源後請勿接觸端子部分。
5、本開關工作在無潮濕、腐蝕及高金屬含量氣體環境中。
6、產品請勿沾染油或水。
