    商品詳細說明

    產品詳細:


    UG-1型玻璃管液位計

    概述:




    UG-1、UG-2型玻璃管液位計是就地式液位測量機表,主要用來直接指示各 工業領域內各種罐、塔、槽、箱等容器內介質液位高度。對腐蝕性介質,機表 用1Cr18Ni9Ti不銹鋼或聚四氟乙烯密封填料制造。

    主要技術指標:




    ●被測介質工作壓力:1.6MPa
    ●UG-2保溫蒸汽壓力:0.6MPa
    ●被測介質溫度:≤200℃
    ●測量范圍:根據上下二閥門的中心距L確定,標尺的刻度范圍 H與L的關系如下(單位:mm)

    L300500800110014001700
    H10030060090012001500

    ●連接型式尺寸:法蘭安裝:法蘭尺寸符合國傢標準HG5012-58,PN1.6,DN20,其它法蘭標準如HGJ,GB,ANSI等,請用戶註明。
    ●螺紋安裝:G3/4"或M27×1.5
    ●UG-2帶蒸汽夾套接頭:外螺紋G1/2"。
    ●材質:碳鋼、不銹鋼1Cr18Ni9Ti
    ●重量:5~10kg

    結構原理:




    機表在上下閥上都裝有G3/4"或M27×1.5的螺紋接頭,通過法蘭與容器連接構成連通器,透過玻璃管可直接顯示容器內液位的高度。
      機表在上下閥內都裝有鋼球,當玻璃管因意外事故破裂時,鋼球在容器內壓力作用下阻塞通道,這樣容器便自動密封,可防止容器內的液體繼續外流。
      在機表的閥端裝有阻塞孔螺釘,可供取樣時用,或在檢修時放出機表中的殘留液體時用。

    結構圖:





    UG-1型玻璃管液位計-2

    外形及安裝尺寸:





    UG-1型玻璃管液位計-3

    安裝使用須知:




    本機表出廠除閥體外,其餘各件均散裝,用戶可根據總裝圖逐件安裝見總裝配圖。
    為瞭保證自動密封作用,容器內的介質壓力應大於0.2MPa,在打開上下閥時,閥桿退出轉數不少於4轉,使鋼球封門時,不致於碰到閥桿的頂端。

    訂貨須知:




    一、●UG-1型玻璃管液位計型號規格 ●UG-1型玻璃管液位計測量范圍 ●UG-1型玻璃管液位計工作壓力●UG-1型玻璃管液位計溫度 ●UG-1型玻璃管液位計材質 ●UG-1型玻璃管液位計特殊要求協商 ●UG-1型玻璃管液位計是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件。
    二、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專傢為您審核把關。
    三、若已經由設計單位選定我公司的UG-1型玻璃管液位計產品型號,請按UG-1型玻璃管液位計型號直接向我司銷售部訂購

    不銹鋼管式帶扣304玻璃管液位計

    產品名稱:不銹鋼管式帶扣304玻璃管液位計


    作者:ddddddd
    更新時間:2011-6-28 11:13:10
    推薦等級:
    查看次數:
       本日:0  本周:0  本月:0  總計:0


    ::產品簡介::
    不銹鋼管式帶扣304玻璃管液位計

    不銹鋼管式帶扣304玻璃管液位計

    型   號

    快裝式液位計

    名   稱

    玻璃管液位計

    公稱壓力

    1.6MPa

    公稱通徑

    5002000(mm)

    公稱長度

    440600(mm)

    介質溫度

    250

    主要材質

    Q235-A碳鋼
    Cr18Ni9Ti不銹鋼



    點擊放大


    HG-5型玻璃管波麵計

      + 詳細說明


                  玻璃管液麵計、防霜液麵計
    一、主要特點

      1.玻璃管液麵計:利用自然光實現雙色顯示,界麵更為清晰,並可有效消除顯示盲區。
      (1)液麵計分普通型與保溫型,保溫型設有加熱或冷卻管路,可采用不大於0.6Mpa蒸汽或循環冷卻水調節液麵計內介質流動性。
      (2)液麵計與介質接觸的零部件,采用優質碳結構鋼或不銹鋼制造,能適應各工況需要。
      2.防霜液麵計:廣泛適用於化工、石油等工業領域中低溫設備的液位顯示。
      (1)液麵計設有防霜翅片,能有效消除低溫結霜對液位顯示的影響,透過翅片清晰觀察液位變化。
      (2)針形閥完全打開後,後座密封結構將閥門液腔與填料室完全切斷,減少冷量損失。
      (3)針形閥內裝有安全保護鋼球。容器內保持壓力≥0.2Mpa,當玻璃板意外破損時,針形閥可自動關閉。

    二、玻璃管液麵計、防霜液麵計技術參數
    名稱法蘭型式型號公稱壓力使用溫度℃結構型式主體材質

    公稱長度(mm)

    聯接式法蘭型式
    玻璃管液麵計
    (HG21592-95)
    A B CG≤1.60~200普通型保溫型16Mn
    Ocr18Ni9
    500,600,800,
    1000,1200,1400
    HG20592-97 WN20-2.5RF
    HG20592-97 WN20-2.5M
    ANSIB16.5 S.o.300#
              防霜液麵計技術參數(HG/T21550-93)

    液麵計類型
    公稱壓力(Mpa)公稱長度(mm)翅片高度
    (mm)
    翅片塗色標志使用溫度℃本體材料連接法蘭標準
    AI2.5
    4.0
    580
    920
    1260
    1600
    1940
    50-20~020#HG20592-97
    WN25-4.0m
    HG20592-97
    Wn25-6.3m
    AII100-40~-2016Mn
    AIII150深蘭-70~-40OCr18Ni9Ti
    200淺蘭-160~-70
    B50-20~-016MnD
    100-40~-20

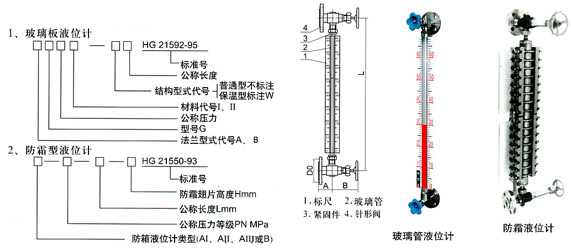

    三、標志規定和示例

    例1:壓力1.6Mpa,碳鋼材料,保溫型,突麵法蘭連接,公稱長度L=500mm的玻璃管液位計。
    例2.壓力PN4.0Mpa、長度L=1260mm、翅片高度H=150mm、III類材料的A型防霜液麵計,其標志為:防霜液麵計AIII4.0-1260-150HG/T 21550-93//
