CH-1600全數字化高斯計/特斯拉計 高精度高分辨力型

     翠海CH-1600型全數字高斯計/特斯拉計適合要求高測試精度,高分辨率的磁場測試應用.它集成瞭多種最新高科技數字化技術,為磁場測量的精確、穩定性和重復性提供瞭堅固的基礎.測量范圍從直流到50KHZ的交流磁場。按照ISO-9001標準設計及生產。明亮的VGA彩色圖形顯示，全菜單操作，5 ¾位讀數,極高分辨率1/600000,使您在高磁場測量時能觀查到0.0001mT（1mGs ！）的微弱變化，其具有大容量數據存儲及存儲數據閱讀並可按存儲時間查詢，專業繪圖軟件可據磁場強度繪制圖表。實現測試,存儲,通訊自動化一體機，產品主要銷往計量單位，各大研究所，大學和大型工廠的研究部門。可加裝工控組件或組合多點陣列測磁系統（有線或無線）提供高速采集型（50-300次/秒）。

       翠海CH-1600型全數字高斯計/特斯拉計特別適合高測試精度的要求，是既可以單獨使用，又可以組成系統的高精度、高分辨力的全數字高斯計/特斯拉計。

特 點:

4.3寸VGA彩色 5 ¾位顯示分辨率	基本直流精度：讀數的±0.20%
最大值/最小值/峰值/谷值保持/界麵鎖 定	基本分辨力 0.0001 mT
數據存儲(自動/手動) /存儲數據閱讀	自動零點、自動、手動量程
探頭自動校正/自動記憶操作模式 /溫度補償	RS-232C接口/數據通訊（實時）/BNC模擬輸出
顯示單位可選高斯,特斯拉，A/M或Oe	歸零設置/相對測量模式/標準指令集
通訊波特率調節/測試端溫度顯示	閾值設定（上，下限）及報警
日期，時間顯示及亮度設定	可選標準探頭或定制探頭幾十種（標配0.80mm超薄探頭）







1600型技術參數：
	備註	1Gs=0.1mT
量 程	1mGs-30kG分三檔(1mGs-300Gs)/(0.01Gs-3000Gs)/(0.1Gs-30KG)
分 辨 率	1mGs(0.0001mT)六位彩色圖形顯示
精 度 (顯示值)	直流		讀數的±0.20%±0.05%量程
	交流		讀數的±1% ±0.5%量程
頻率范圍	直流模式		DC
	交流模式		2Hz 至 50kHz
模擬輸出	輸出電壓		±3V F.S.
	連接器		標準BNC
附加影響	溫度系數		±(0.02% ±1 count)/ ºC
溫度范圍	工作溫度		0ºC 至 +50ºC
	儲存 溫度		-20ºC 至+60ºC
麵板顯示	VGA, 480 x 272 像素4.3英寸彩屏
通信接口	RS-232            標準9針“D”型連接器
電 源	電 壓： 200/240伏      頻 率： 50-60 Hz



外設連接：計算機，示波器，工控設備等。



主要功能:

*高精度交流/直流磁場測量/溫度補償系統

*自動/手動量程:使用自動量程可自動調整測試磁場量程到適合檔位，手選分三檔。

*自動/手動存儲:本機提供1000個數據的存儲空間，可自動按設定時間（1-60秒）實時存儲測試數據，也可選取數據隨機儲存，並可在查詢模式內按時間和存儲順序進行查詢。

*最大值/最小值鎖定：開啟或關閉峰值測量功能。捕獲並顯示最高.最低磁場讀數，並可鎖定界麵

 1檔：最大值/最小值/峰值/谷值保持

 2檔：界麵鎖定

 3檔：解除

*自校零模式1）相對零磁場模式：將探頭置入零高斯校準器腔室內，校零並儲存記憶。

                    2）消除地磁模式：將探頭平置與地磁場垂直，校零並儲存記憶。



*通訊及繪圖：

RS-232C/USB 接口功能

用戶可以使用計算機進行測試數據讀取，並利用專業配套繪圖軟件繪制各種測量圖，可發送和打印圖表

使用串口實時發送功能可實時在計算機端監測實時數據

可使用固定指令集查詢實時數據

同時CH-1600 的監視模擬輸出可以在不使用PC 的情況下提供輔助的自動化能力。

*工控輸出（選配）：標準工業接口，按要求輸出控制信號。



使用方法及界麵顯示：

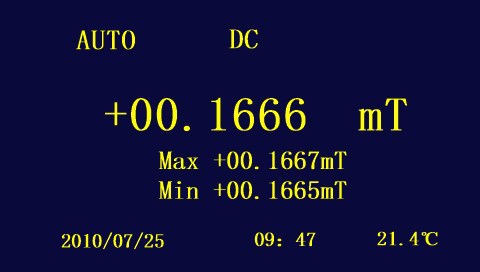

測量數字顯示直流界麵

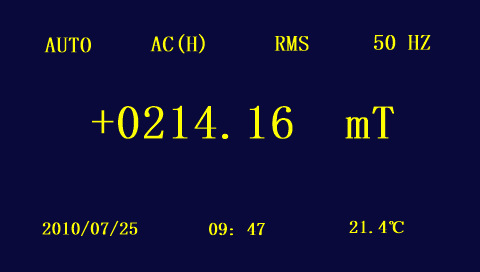

 測量數字顯示交流界麵：

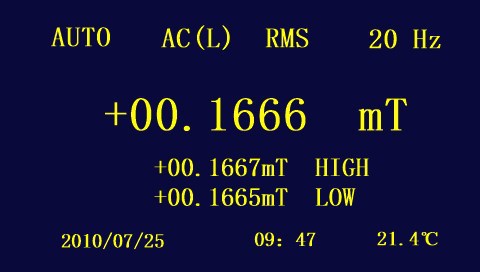

低頻交流顯示界麵（頻率范圍0-40Hz）：

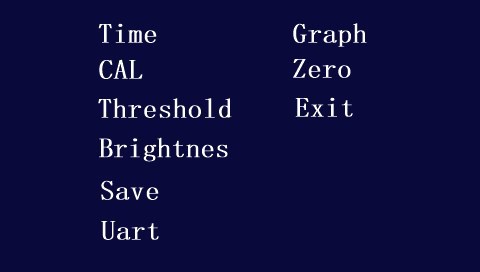

按下Menu,進入Menu界麵 ：

Save存儲設定界麵：

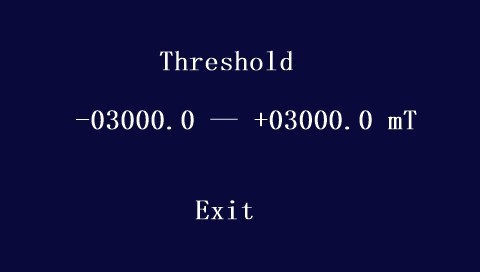

Threshold閾值設定界麵：

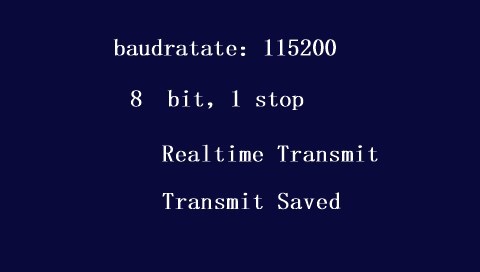

波特率設定界麵：




CH-1600型可選配件：

高斯計專業繪圖軟件（含數據庫)

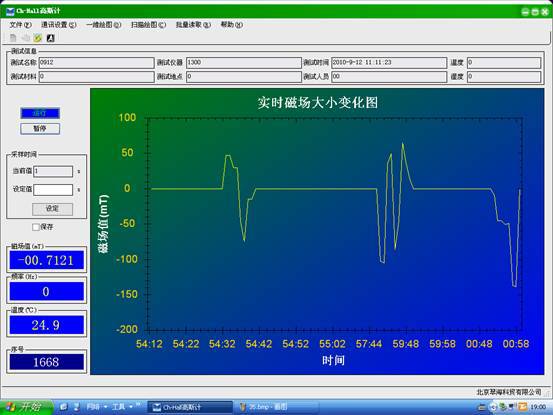

繪圖軟件主界麵



高斯計零高斯腔  F.W.BELL FA-111

串口轉USB2.0連接器

高斯計探頭固定架

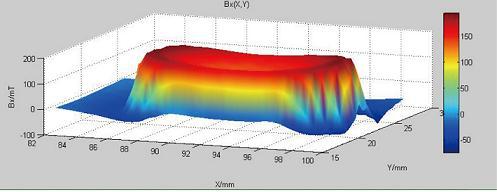

圖例1長方型磁體三維磁場分佈圖

圖例2橢圓型磁體三維磁場分佈圖



圖例3圓型磁體三維磁場分佈圖

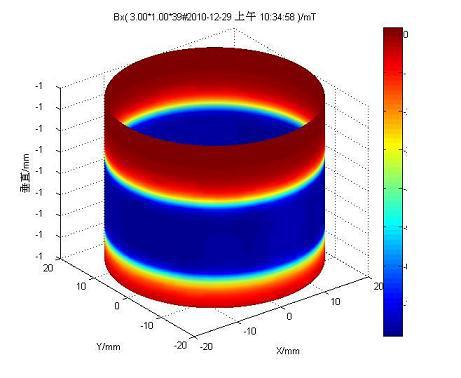

圖例4圓柱型磁體三維磁場分佈圖

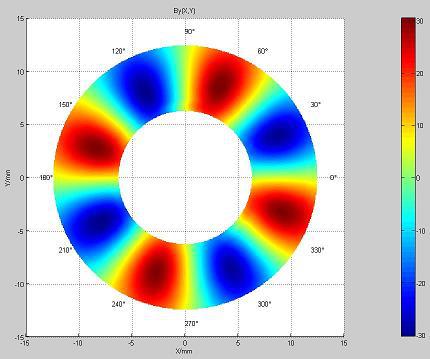

圖例5多極磁環磁體三維磁場分佈圖

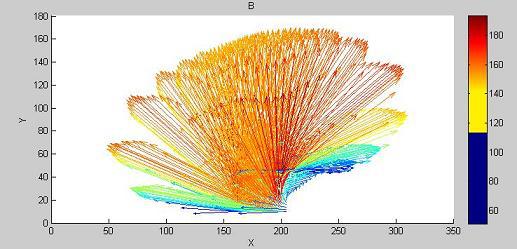

圖例6磁體三維磁場分佈矢量圖





CH-HALL系列CH-1500與CH-1600與國際同級別高端高斯計性能參數對比表(一維)

性能參數	量程	分辨力	精度	顯示分辨率	探頭溫度系數	輸出	標配探頭厚度	軟件配置
CH-1500 China	0-3T	0.01mT	讀數的±0.30%	4¾位 5位顯示	±0.03% / ºC	數字與模擬	1mm min0.25	數據讀取標配
CH-1600 China	0-3T	0.0001mT	讀數的±0.20%	5¾位 6位顯示	±0.02% / ºC	數字與模擬	0.8mm min0.25	數據讀取標配
F.W.BELL6010 USA	0-3T	0.01mT	讀數的±0.25%	3¾位 4位顯示	±0.03% / ºC	數字與模擬	1mm	自編
Lakeshore425 USA	0-3T	0.0001mT	讀數的±0.20%	4¾位 5位顯示	±0.05% / ºC	數字與模擬	1mm	自編



CH-HALL系列CH-1800與國際同級別高端高斯計性能參數對比表（一維）

性能參數	量程	分辨力	精度	顯示分辨率	探頭溫度系數	輸出	標配探頭厚度	軟件配置
CH-1800 China	0-30T	0.0001mT	讀數的±0.05%	5¾位 6位顯示	±0.015% / ºC	數字與模擬	0.8mm min0.25mm	數據分析及繪圖
F.W.BELL7010 USA	0-30T	0.0001mT	讀數的±0.20%	5¾位 6位顯示	±0.02% / ºC	數字與模擬	1mm	自編
Lakeshore455 USA	0-30T	0.0001mT	讀數的±0.25%	5¾位 6位顯示	±0.02% / ºC	數字與模擬	1mm	自編



CH-HALL系列CH-3600與國際同級別高端高斯計性能參數對比表（三維）

性能參數	量程	分辨力	精度	顯示分辨率	探頭溫度系數	輸出	標配探頭厚度	軟件配置
CH-3600 China	0-30T	0.0001mT	讀數的±0.10%	5¾位 6位顯示	±0.015% / ºC	數字與模擬	2.5mm Min1.2mm	數據分析及繪圖
F.W.BELL7030 USA	0-30T	0.0001mT	讀數的±0.20%	5¾位 6位顯示	±0.02% / ºC	數字與模擬	7.8mm	自編
Lakeshore460 USA	0-30T	0.0001mT	讀數的±0.25%	5¾位 6位顯示	±0.02% / ºC	數字與模擬	8.9mm	自編



價格比例：CH-HALL系列高斯計為國外同等級高斯計的1/4--1/6

貨 期：國內   1周

         國外   8-12周

保 修：國內   12個月 （修復周期7天內）

         國外   12個月 （修復周期8-12周內）

探頭更換費用：國內  （1000-3000元）

                   國外  （8000-15000元）

適用性：國內可更改采集速率並配置繪圖軟件

           國外軟件不可更改
