    供應蒸汽流量計,橢圓齒輪流量計,渦街流量計,平板流量計
    商品代碼: 4022997
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    LFX型系列蒸汽流量計

    旋翼式蒸汽流量計原理、結構
      被測蒸汽流經流量計本體:時由孔板節流,在前後壓差的作用下,一部分蒸汽通過噴嘴進入分流管噴嘴形成的射流推動轉子軸以上端的翼輪旋轉,轉子軸下端有兩阻尼葉片在註滿阻尼液的阻尼室中作阻尼轉動,使翼輪能充分吸收射流的動能。翼輪的旋轉力矩與阻尼力矩相平衡時,翼輪的轉速與流經流量計被測蒸汽的質量流量成正比,通過修正,分度,由指示器表盤反映出累積蒸汽的實際流量.
    旋翼式蒸汽流量計特點
    1、流量計為機械型機表,結構牢固,安裝、使用和維修方便。用被測蒸汽作動力源,無需外接動力源。
    2、配有三種規格孔板,流量范圍廣。
    3、在工況壓力改變後,可方便地進行壓力調節。
    4、采用磁連接,密封性能好。



    ◆主要參數

    公稱通徑:DN25、50、80、100

    使用壓力范圍:0.05-1.6MPa

    最高使用溫度:240°C

    精度等級:2.5級

    補償方式:手動壓力補償

    讀數方式:現場直讀式,也可實現遠傳

    流量測量范圍
    型號
    LFX-25
    LFX-50
    LFX-80
    LFX-100
    流量范圍kg/h
    30-265
    133-2090
    265-4175
    660-8350
    安裝示意圖
    安裝尺寸要求

    型號
    LFX-25
    LFX-50
    LFX-80
    LFX-100
    安裝尺寸
    220mm
    320mm
    320mm
    320mm

    <1>流量計與管路的連接為法蘭連接。法蘭規格執行GB4216.5-84《管路附件法蘭類型》。

    <2>流量計必須安裝在一段水平直管線上,其指示器必須位於管線

    之下,前後直段管長度不少與示意圖標註的要求。另外蒸汽必須

    按本體殼上箭頭指示方向流入。


    KL-516T橢圓齒輪流量計詳細說明
    在流體流動的作用下,機表進出口兩端形成壓差,一對橢圓齒輪在軸上不停的旋轉,其齒輪間的空腔充滿液體,隨著旋轉被排出,測出橢圓齒輪的轉數即可知道流經機表液體的流量。設橢圓齒輪旋轉一周排出的體積量Q,單位時間橢圓齒輪旋轉次數為N,則在該時間內流過的液體體積量為NQ。概述1. 橢圓齒輪流量計是流量流經管道內液體流量總量的容積式機表,主要用於測量油類等昂貴介質或其他高粘度介質的累計流量。2. 遠傳型橢圓齒輪流量計,其殼體和齒輪采用Ocr17N i12Mo2不銹鋼制造,具有衛生、保潔、耐酸、耐腐蝕等優點,廣泛應用於液體飲料、日用化妝液及醫藥等要求衛生、保潔場合以及冶金、化工等工業部門腐蝕性溶液的計量;輸出脈沖信號,12VDC供電,三線制。3. 復零型橢圓齒輪流量計具有復零功能,在需多次重復記數場合使用極為方便。主要技術參數1. 精度等級:普通型0.5級,高精度0.2級2. 介質壓力:普通型1.6MPa,高壓型3.2MPa3. 粘度范圍:普通型:0.6~200mpa.s,高粘度200~1000mpa.s4. 介質溫度:普通型<120℃,高壓型<200℃5. 表體材質:鑄鐵、不銹鋼等6. 轉動部件:鋁合金、不銹鋼等7. 本安防爆:ExiallAT38. 連接方式:法蘭連接DN10~DN100,螺紋連接DN10~DN509. 安裝方式;水平、垂直10. 口徑系列:DN10,15,20,25,40,50,80,10011. 壓力損失:≤0.1 MPa結構原理1. 在機表測量室進出口兩端液體壓差的作用下,一對橢圓齒輪A、B在軸上不停的轉動並排出液體,測出橢圓齒輪的轉數即可知道流經機表液體的總值。2. 橢圓齒輪流量計采用磁性密封連接。積算機構以字輪表示累計讀數。3. 橢圓齒輪流量計內與被測介質接觸的材料有鑄鐵、鑄鋁、不銹鋼、碳鋼和黃鋼等。型橢圓齒輪流量變送器與二次機表配套組成的橢圓齒輪流量計,具有遠距離顯示瞬間流量及累計流量功能,可滿足自動控制需要。變送器具有以下特點:1. 采用先進無觸點發信技術;2. 精確度高,受液體粘度變化影響小;3. 表前無須安裝直管段;4. 本質安全型防爆,防爆標志:ExiaIIAT35. 合格證書號為GYB5397,與關聯設備LB867連用,可用於相應爆炸危險場所。安裝與使用1變送器安裝前,表麵管道應仔細清除雜物。在安裝變送器時,應防止雜物跌入管道。橢圓齒輪盡可能安裝成水平位置。2.在變送器前需裝過濾器,防止變送器因雜物而紮住而阻塞管道。過濾器應定期清洗。4. 變送器應安裝泵的輸出端,否則也會造成機表誤差增大。5. 變送器周圍不應有影響機表工作的強磁場存在。6. 變送器在使用時,應使表內充滿液體。被測液體內不應混有氣體,否則應安裝氣體分離器。◆技術數據
    普通鑄鐵型(a)、鑄鋼型(e)、不銹鋼型(b)
    型號KL-516T-a鑄鐵KL-516T-e鑄鋼KL-516T-b不銹鋼
    公稱壓力Mpa1.0 1.62.5 4.0 6.41.0 1.6
    被測液體粘度2 ~200 Mpa.s
    被測液體溫度-20℃~+100℃
    流 量 范 圍 m3/h
    型號


    精度等級
    KL-516T-a鑄鐵KL-516T-e鑄鋼KL-516T-b不銹鋼
    公稱口徑(mm)0.50.20.50.20.50.2
    100.04~0.40.1~0.40.04~0.40.1~0.40.1~0.50.1~0.5
    150.25~1.50.3~1.50.25~1.50.3~1.50.3~1.50.3~1.5
    200.5~30.6~30.5~30.6~30.6~30.6~3
    251~61.2~61~61.2~61.2~61.2~6
    402.5~153~152.5~153~153~153~15
    504~244.8~244~244.8~244.8~244.8~24
    655~408~405~408~408~408~40
    8010~6012~6010~6012~6012~6012~60
    10016~10020~10016~10020~10020~10020~100
    15032~19038~19032~19038~19038~19038~190
    20034~34068~34034~34068~34068~34068~340

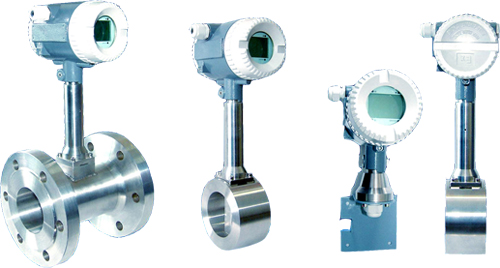

    點擊看-渦街流量計-大圖
    產品名稱:渦街流量計
    型  號:BHVT6000
    價  格:0.00



    產品介紹:
    拓思特公司擁有全球最全的渦街流量計系列,產品秉承ABB渦街流量計先進技術,根據國內機表使用現實情況加以改進,使其現場應用性更強,更方便,並具有很高的性價比。VT系列渦街流量計可滿足不同流量測量的需要。
    技術特點:
    ■無運動部件、無孔洞縫隙設計,產品無磨損、耐臟污,無須機械維修,使用壽命長。
    ■可在很寬的流量范圍內精確測量氣體、液體和蒸汽的流量而不受流體物理性質的影響。量程比寬達1:10-1:20。
    ■探頭加工采用國內先進加工工藝,堅固耐用;探頭信號強,全麵解決渦街流量計小
    流量情況下采集信號較弱的問題。
    ■探頭采用4片檢測元件,有效防止管道震動對渦街流量計產生的影響。  4、電路采用表麵貼裝工藝,結構緊湊,可靠性高。
    ■探頭和電路部件全部通用互換。
    ■可選用雙探頭設計,提高使用的安全性。
    ■采用分體式信號轉換器,電纜最長10米。
    ■本安防爆:Ex ia II CT1-T6;隔爆:Ex d II CT6。
    ■智能下限(小流量)切除功能。
    主要技術參數:
    公稱通徑
    對夾式DN15~DN300, 法蘭式DN15~DN600, 插入式≥DN350
    公稱壓力
    (1.6、2.5、4.0、6.4)MPa, 其它壓力等級協議供貨
    介質溫度
    標準型(-40~+150)℃, 高溫型(-40~+280)℃, 特高溫型(-40~+350)℃,
    探頭數量
    單探頭/雙探頭/可在線更換型探頭
    本體材質
    304不銹鋼/316不銹鋼,其他材料協議供貨
    探頭材質
    304不銹鋼/316不銹鋼,其他材料協議供貨
    準確度
    0.5級, 1.0級
    重復誤差
    ≤0.33%
    量程比
    1:10~1:20
    轉換器形式
    一體式, 分體式
    顯示
    累計流量,瞬時流量,溫度、壓力(溫壓補償型)
    供電電源
    12 VDC /24VDC
    輸出信號
    脈沖/4~20mA
    通訊
    HART協議/RS485
    電池供電
    可選
    多點線性修正
    5點線性修正
    防爆
    本安防爆Ex ia ll T6, 隔爆Ex d ll CT6
    防護等級
    IP65, IP67, IP68
    電氣接口
    M20×1.5,1/2NPT,特殊
    適用介質
    氣體,液體,蒸汽
    環境條件
    環境溫度:(-40~+60)℃
    相對濕度:5%~90%
    大氣壓力:(86~106)KPa
