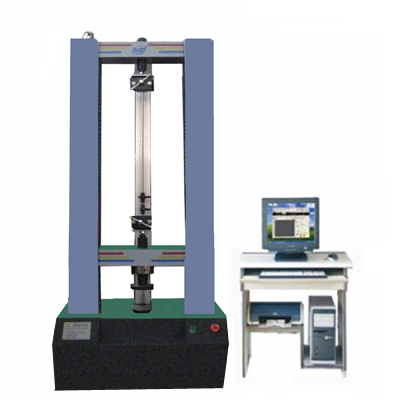

WDW-50微機控制 帶大變形 電子萬能試驗機
1.試驗機的主要用途及適用范圍
本公司生產的WDW-50kN微機控制電子萬能試驗機（帶大變形） ，主要用於各種金屬、非金屬及復合材料進行拉伸、壓縮、彎曲等力學性能指標的測試。精密的自動控制和數據采集系統，實現瞭數據采集和控制過程的全數字化調整。在拉伸試驗中，檢測材料的最大承載拉力、抗拉強度、伸長變形、延伸率等技術指標。以上檢測參數在試驗結束後，由計算機根據試驗開始時設置的試驗參數條件自動計算，同時顯示相應的試驗曲線、試驗結果。連接打印機即可打印。
1、帶有遙控盒，可實現橫梁的快/慢升降調整，操作靈活、隨意切換。
2、具有試驗結束後返回初始位置的功能，智能、高效、快捷。
3、具有任意工作位置的限位保護功能及過載、過流保護功能，可靠、安全。
4、自建強大的試驗數據庫，試驗數據可隨時保存、查詢、調用
5、可實現恒速率力控制、恒速率應力控制、恒速率變形控制、恒速度應變控制、恒速率行程控制、負荷等速控制、伸長等速控制、位移等速控制低周循環控制及用戶自編程控制等多種控制方式。
6、可切換顯示多種試驗曲線：應力－應變曲線、力－變形曲線、力－位移曲線、力－時間曲線、變形－時間曲線、位移－時間曲線、力－應變曲線。試驗曲線局部放大，多曲線疊加比較。
該設備適用於金屬、膠粘劑、管材、型材、航空航天、石油化工、防水卷材、電線電纜、紡織、纖維、橡膠、陶瓷、食品、醫藥包裝、土工佈、薄膜、木材、紙張等制造業以及各級產品質量監督部門，同時還適用於大中專院校進行教學演示工作。
本機采用臺灣東元交流伺服調速系統、德國博美特減速機作為動力源，負荷傳感器測力，大變形引伸計跟蹤測量試樣變形；微機控制、屏幕顯示試驗數據和試驗狀態，
產品制造依據下列標準相關條款
1）、GB/T2611-2007《試驗機通用技術要求》
2）、GB/T228-2002《金屬材料室溫拉伸試驗方法》
3）、GB/T16491-2008《電子萬能材料試驗機》
4）、JJF1103-2003《萬能試驗機計算機數據采集系統評定》
5）、GB/T16825-1997《拉力試驗機檢驗》
6）、JJG139－1999《拉力、壓力和萬能試驗機的檢定規程》
7）、GB/T328.1~27-2007《建築防水卷材試驗方法》
增加附具，可滿足保溫材料測試：JG149-2003、JG158-2004、GB/T5486.2-2001、GB/T7689.5-2001、GB8813-1988、GB/T17671-1999、GB/T9641、JG/T24-2000、JC/T547-2005、GB/T16777-1997（抗壓夾具客戶自備）、JG/T157-2004、GB/T8813-88《外墻保溫材料壓縮性能試驗方法》；JGJ144《外墻外保溫工程技術規范》；JC/T992-2006《墻體保溫用膨脹聚乙苯烯板膠粘劑》等標準中對材料的實驗要求。
2.試驗機的主要技術指標
序號 | 檢 驗 項 目 | 技 術 要 求 |
1 | 最大試驗力 | 50kN |
2 | 試驗力分辨率 | 1/250000 |
3 | 變形最小讀數值 | 0.01mm |
4 | 示值相對誤差 | 1%--100%量程范圍內 ±1% |
5 | 試驗力示值重復性相對誤差 | ≤1% |
6 | 試驗力零點相對誤差 | ±0.1% |
7 | 速度范圍 | 0.005---500mm/min |
8 | 試驗空間（高x寬） | 800400mm |
9 | 大變形引伸計 | 10-800mm |
10 | 加載方式 | 電動 |
11 | 電源電壓（必須有可靠的接地措施） | ～220V±10% 50Hz |
12 | 試驗機尺寸： | 650×500×1650 mm |
3.試驗機的標準配置
名稱 | 內 容 | 備註 |
主機 | 門式結構框架；噴塑殼體 精密滾珠絲杠副 | 1臺 2套 |
控制器 | 微機屏幕顯示 | 1套 |
驅動裝置 | 臺灣東元 交流伺服電機及驅動器 德國 博美特 減速機 同步帶傳動 | 1套 1套 1套 |
傳感器 | 50kN輪輻式 | 1隻 |
光電編碼器 | 1隻 | |
限位裝置 | 絲網印刷技術與光電技術相結合 | 3隻 |
拉伸附具 | 橡塑波紋夾具 | 1付 |
其他規格：園鉗口￠4-9；9-14 mm； 平鉗口0-7； 7-14 mm選配 線材纏繞式夾具、對夾式夾具、M型杠桿式夾具、、膠黏劑剝離、撕裂夾具，傢具表麵覆料剝離夾具等選配 | ||
壓縮壓盤 | ￠100mm | 1套 |
彎曲裝置 | 跨距：10-300mm壓頭：φ10mm； 選配 | 1套 |
電子引伸計 | YYU-10/50 標距50mm；變形量10mm 北京鋼院 選配/另付費 | 1隻 |
大變形引伸計 | 10-800mm | 1隻 |
微機 | 聯想*1G*160G *17液晶 | 1套 |
打印機 | 惠普 HP2668*彩色噴墨 選配 | 1套 |
軟件 | 電子萬能試驗機專用 | 1套 |
