》》》性能簡介：本超音波物位計適用於塑料、煤炭、糧食、污水處理、石油、化工、食品飲料、生物制藥等行業，非接觸測量、耐腐蝕、安裝方便、測量精度高、響應快、使用壽命長、穩定性好、量程大，可用於測量液態及固態物料的高度，在糧倉、油罐、化工原料罐、污水池、腐蝕性環境、衛生要求高的環境等料位的測量中被大量使用。》》》主要技術指標：一、產品簡介超音波物位（料位，液位）計，是一種非接觸式、高可靠性、高性價比、易安裝維護的物位測量機器。它不必接觸介質就能滿足大部分物位測量要求，是我們公司經過多年努力開發，擁有完全自主產權的新一代超音波物位機。二、調試由於機表現場安裝環境不同的。因此超音波物位計在工作之前必須知道所需測量的基本情況，比如：測量范圍、零點、滿程和現場工況等等。因此在測量之前必須對機表進行設置。具體請參照詳細說明書。其他：探頭選擇、參數校正、算法選擇這三個項目請不要自行修改。

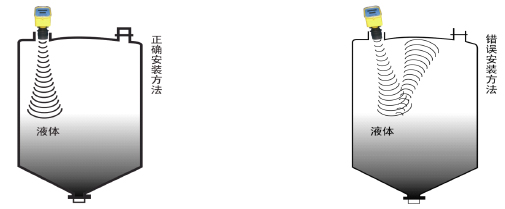

備註：本系列超音波探頭還可以根據客戶需求定制：耐高壓、耐高溫、小口徑、小盲區等特規探頭。三、安裝指南 3.1 安裝註意事項 ◆探頭的安裝應垂直於被測麵：

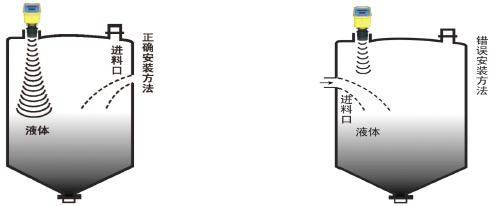

◆探頭的安裝應遠離下料口、避開障礙物：

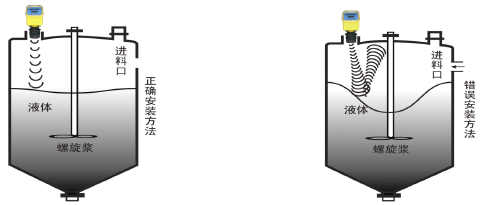

◆不適於強烈攪拌的實時測量：

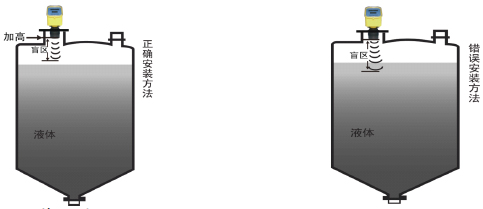

◆要提高探頭安裝位置，防止最高液麵進入盲區：

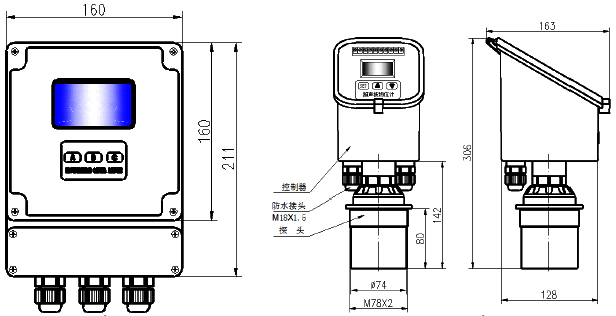

3.2 物位機安裝尺寸 ⑴ 本系列分體型和一體型超音波物位機顯示機表外形圖：

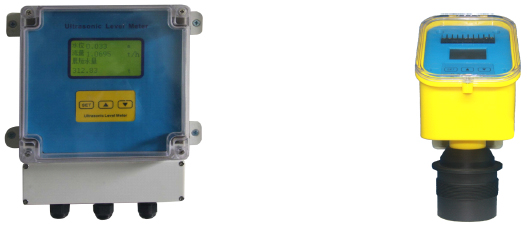

分體型超音波物位機一體型超音波物位機
(2)本系列分體型和一體型超音波物位機顯示機表尺寸圖

3.3 電氣接線圖 (1)單通道分體型超音波物位機電氣連接圖：

◆單通道分體型接線端子示意圖

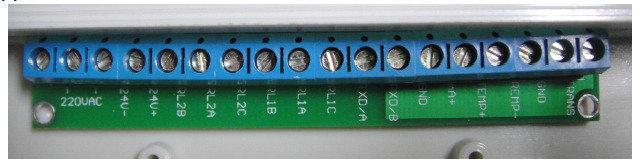

接線方法：換能器：紅線：接 Trans_ 換能器; 屏蔽線(黃色)： GND 地線藍線： Temp+ 溫度傳感器+; 黑線： Temp - 溫度傳感器- 電流：電流＋接 mA +; 電流－接 GND 繼電器：RLnA 與 RLnB 為常開; RLnA 與 RLnC 為常閉，單探頭時，n = 1,2 電源線：交流，接 L，N，直流：24V＋接 24V+ ，GND 接 24V- (2)一體型超音波物位機電氣連接圖： ◆一體型四線制接線端子示意圖 24VDC、220VAC 供電接線端子示意圖：

圖 4.3.2 一體型 24VDC、220VAC 接線端子示意圖

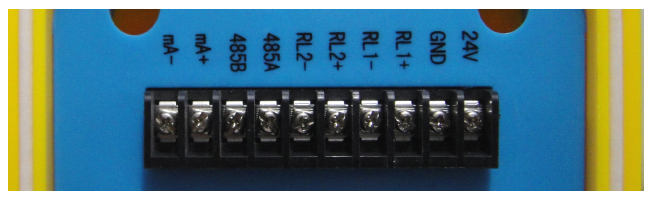

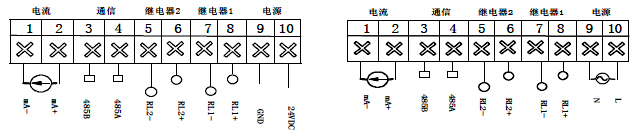

24VDC 供電接線端子電流：電流＋接 mA+;電流－接 mA－繼電器：RLn+與 RLn-為常開, n = 1,2 電源線：24V＋接 24VDC ，GND 接 GND 220V 供電接線端子：電流：電流＋接 mA+；電流－接 mA－繼電器：RLn+與 RLn-為常開, n = 1,2 電源線：交流，接 L， N ◆ 一體式兩線制接線端子示意圖

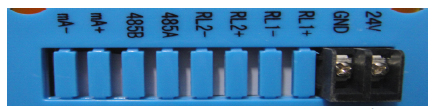

圖 4.8.4 本系列兩線制 24VDC 接線端子示意圖
電源線：24V＋接 24VDC ，GND 接 GND

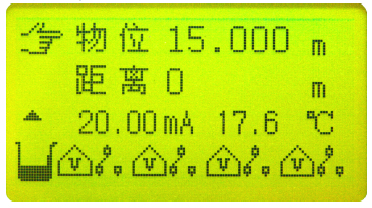

四、設置運行模式界麵簡介本系列超音波物位計有運行和設置兩種工作模式，在設備通電並完成初始化過程後，物位計會自動進入運行模式，並開始測量數據。此時測量為物位測量模式。並相對輸出 4～20mA 值。輸出電流與物位高低成正比。超音波物位計運行模式界麵如下：

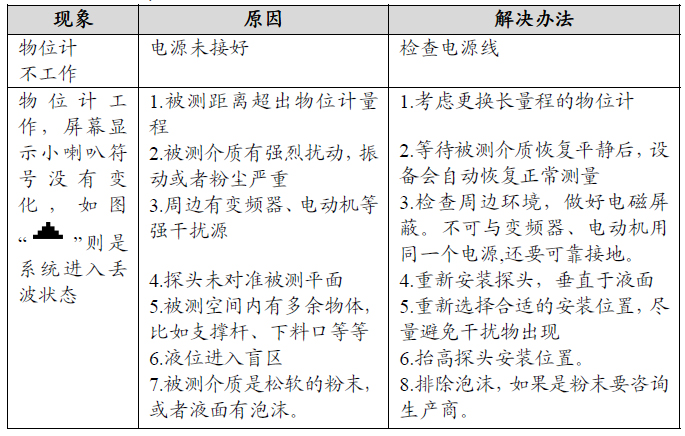

五、錯誤現象及處理
